最高の冷却性能を誇る液体冷却+空冷のハイブリッド冷却ユニットを採用し、オーバークロック仕様になったNVIDIA® GeForce® GTX 680を搭載したウルトラハイエンドグラフィックスボード

製品概要

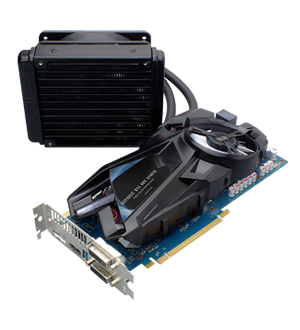

ELSA GeForce GTX 680 HYBRID

ELSA GeForce® GTX 680 HYBRIDは、静音タイプの液体冷却ポンプ、リザーバー、ラジエーターで構成される一体型の水冷ユニットと、電源部などを冷却する空冷ファンによるハイ ブリッド冷却ユニットを搭載し、非常に優れた冷却能力と静音性を実現するウルトラハイエンドグラフィックスボードです。

ハイブリッド冷却ユニットによる最高の冷却性能を利用し、オーバークロック仕様のNVIDIA® GeForce® GTX 680を搭載。最高の冷却性能・静音性・パフォーマンスを実現します。

※本製品の販売は終了いたしました。

GeForce® GTX

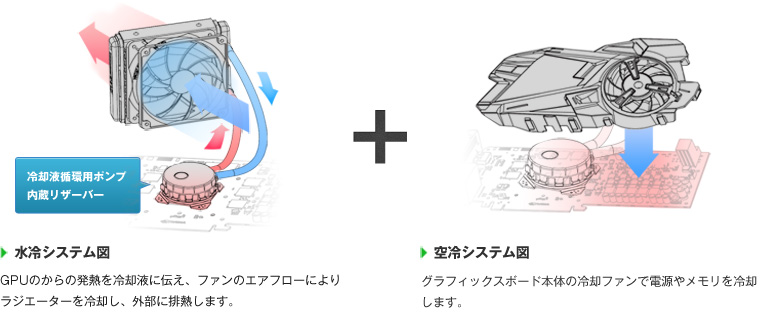

最高の冷却性能を誇る液体冷却+空冷のハイブリッドユニットを搭載

ELSA GeForceR GTX 680 HYBRIDは、GPUを冷却する静音タイプの水冷ユニットと、電源部などを冷却する空冷ユニットで構成されるハイブリッド冷却ユニットを搭載し、従来の空冷ファンと比較して格段の冷却性能と静音性を実現しました。



ハイブリッドユニットにより格段に向上した冷却性と静音性

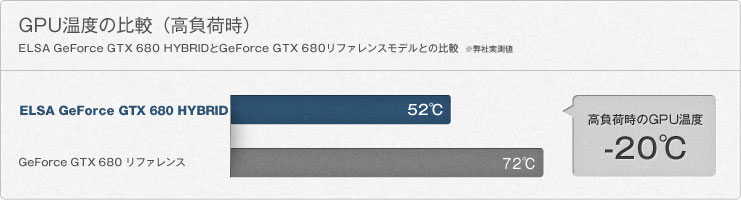

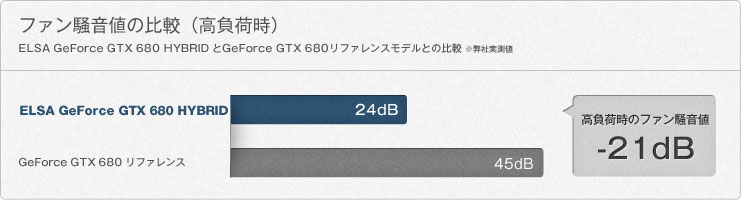

GPU冷却用に水冷ポンプとラジエーターが一体となった静音型水冷冷却ユニットを搭載、リファレンスファン搭載モデルと比較してGPUの温度を最大で約-20℃の温度低下(*1)を実現、更に冷却ユニット全体の騒音値もリファレンスファンモデルのピーク時騒音値である約45dBから約25dBまで低下させます。(*2)

(*1) PCケース内のエアフローやラジエーター及び冷却ファンの設置条件により冷却温度が異なる場合があります。

(*2) 電源起動時に水流による騒音が一時的に発生しますが、一定時間後に水流の騒音は小さくなります。



NVIDIA® GeForce® GTX 680を搭載

オーバークロック仕様の最新GPU
NVIDIA® GeForce® GTX 680を搭載

28nmプロセスを採用した新世代アーキテクチャ「Kepler」ベースの最新GPU NVIDIA® GeForce® GTX 680を搭載。

ハイブリッド冷却ユニットによる最高の冷却性能を利用することにより、GPUクロックは1006MHzから1124MHz、メモリデータレートは6008MHzから6280MHzへとと大幅にクロックアップを行い、最高のパフォーマンスと安定した動作を実現します。



ELSAオリジナルGPU管理ツール「ELSA GPU Optimizer」付属

使いやすさを重視したELSAオリジナルGPU管理ツール
「ELSA GPU Optimizer」付属

GeForce GTX 600シリーズからサポートされたNVIDIA® GPU Boostテクノロジーを最大限に利用するための専用のGPU管理ツール ELSA GPU Optimizer(オプティマイザー)が付属。

グラフィックスボードの状態を細かく確認出来るハードウェアモニター機能の他、ELSAならではの使いやすさを重視した設計を採用し、初心者の方向けにボタンひとつで設定変更が可能な簡単設定モードと、ベテランの方向けに各項目が細かく設定できる拡張設定モードを搭載。どなたでも簡単にGPUのパフォーマンス調整が行えます。



最大4つのモニターを使用するNVIDIA Surround

従来では複数枚の製品によるSLI構成での出力が必要だった3画面による3D Vision Surround表示をボート単体で実現し、3ディスプレイを利用したサラウンド画面領域によるワイドな臨場感のあるゲーム体験が可能です。さらに情報表示用に+1画面を追加して3Dサラウンド3画面と情報表示1画面の最大4画面での表示が可能です。

NVIDIA Surround機能は、Windows 7 / Vistaのみ利用可能です。 3D VISION Surroundを利用するには、別途DisplayPort-DVIデュアルリンクアダプタが必要になる場合があります。

主な特徴



GDDR5メモリを2GB搭載

オーバークロック仕様のGDDR5メモリを4GB搭載

メモリデータレートを6280MHzへクロックアップしたオーバークロック仕様のGDDR5メモリを2GB搭載。大幅に速度が向上し、高速なメモリデータ転送と256bitバス接続の大容量2GBメモリにより大容量テクスチャを利用するゲームにおいて滑らかな動作を実現します。



PCI-Express 3.0対応

PCI-Express 3.0に対応

最新バステクノロジー であるPCI-Express3.0に対応し、従来のバスと比較して約2倍のデータ転送レートである32GB/秒による高速なデータ転送が可能になりました。PCI-Express3.0対応の最新プラットフォームと組み合わせて利用する事で、大容量のテクスチャを利用するゲームアプリケーションのデータ転送やNVIDIA CUDA等での利用時に効果を発揮します。

*PCI-Express 3.0を利用するには、PCI-Express 3.0に対応したマザーボードとCPUが必要になります。



NVIDIA GPU Boost

NVIDIA GPU Boostテクノロジーにより、負荷に応じて自動的にクロックを引き上げ、最高のパフォーマンスを引き出します。 クロックを自動で変化させることで効率良く電力を利用し、より低い消費電力で最高のパフォーマンスを提供します。



NVIDIAアダプティブV-Sync

アダプティブ垂直同期機能により、60FPS以上ではティアリングを抑制、60FPS以下ではスムーズ差を優先、といった様にその時のフレームレートに併せてリアルタイムに垂直同期機能のオンオフを行い、ティアリングのないスムーズなゲームプレイを実現します。



2つの新たなアンチエイリアスモード

最新のKeplerベースのGPUでは、新たにFXAA(Fast approXimate Anti-Aliasing)とTXAA(Temporal approXimate Anti-Aliasing)の2のつのアンチエイリアスモードをサポートしました。
FXAAは従来のMSAAと同等の高画質描画を、ハードウェアへの負担を最小限に抑えながら低負荷で行うことが可能です。またTXAAでは更に高品質なアンチエイリアシング処理が可能となり、更に従来よりもGPU負荷を低減することでパフォーマンスを向上させます。

仕様一覧

GPUスペック
グラフィックスプロセッサ NVIDIA® GeForce®GTX 680 グラフィックスプロセッサ
CUDAコアプロセッサ 1536コア
ベースクロック 1124MHz
テクスチャフィルタリングレート 143.3Gtexels/s
メモリスペック
メモリ規格 GDDR5 SDRAM
メモリ容量 4096MB
メモリI/F 256bit
メモリデータレート 6280MHz
メモリバス帯域幅 200.9GB/s
その他仕様
バス PCI-Express x16 (PCI-Express 3.0対応)
対応API DirectX11(Shader Model 5.0) / OpenGL 4.2
NVIDIA CUDA / DirectCompute5.0 / OpenCL
スタンダード EU RoHS / CE / FCC
最大消費電力 ボード本体 235W / 水冷ユニット 7.4W
搭載コネクタ デュアルリンク DVI-I × 1 (デジタル・アナログ出力対応、HDCP機能サポート)
デュアルリンク DVI-D × 1 (デジタル出力のみ、HDCP機能サポート)
DisplayPort × 1 (DisplayPort 1.2 準拠、HDCP機能サポート)
HDMI × 1 (HDMI 1.4 準拠、HDCP対応*)

*Windows XP及びWindows7ではDisplayPortによるHDCP機能をサポートしておりません。
*本製品はNVIDIA SLIの利用が出来ません。

出力画面数 最大4画面
対応OS Windows XP (32bit / 64bit)
Windows Vista (32bit / 64bit)
Windows 7 (32bit / 64bit)
*最新のService Packを適用する必要があります。
*Windows XP 64bit用ドライバは付属しておりません、別途ダウンロードでの提供となります。
外形寸法 254mm x 115mm x 54 mm (3スロット占有)
ラジエーター部 : 152mm x 120mm x 52 (冷却ファン着脱時 27)mm
ラジエーターホース長:33cm / 29cm
外形寸法図 外形寸法画像

必要動作環境

CPU Intel Core シリーズ (クアッドコア以上を推奨) を搭載したDOS/V PC
接続バススロット PCI-Express x16に対応した空きスロット1つと隣接する拡張スロット2つ(3スロット占有)
電源容量 最小:定格出力550W以上の出力が可能な電源
推奨:定格出力650W以上の出力が可能な電源
※システム全体の12V出力が最低38A以上出力可能であること。
電源コネクタ PCI-Express 6ピン電源コネクタ x 1
PCI-Express 8ピン電源コネクタ x 1
システムメモリ 2GB以上のシステムメモリを推奨 (4GB以上のシステムメモリを推奨)
ハードディスク 300MB以上
光学ドライブ ソフトウェアインストールのためのCD/DVDドライブ
モニタ 800x600以上の解像度が表示可能なディプレイモニタ

製品内容

  • ELSA GeForce GTX 680 HYBRIDグラフィックスボード
  • ドライバユーティリティCD-ROM (Windows XP 64bit用ドライバは付属しておりません、別途ダウンロードでの提供となります。)
  • DVI-VGA変換アダプタ × 1
  • 日本語インストールガイド
  • 日本語ユーザーマニュアル
  • 日本語保証書

保証期間

  • 1年間保証

品番

製品名 ELSA GeForce® GTX 680 4GB HYBRID
型番 GD680-4GERXH
JANコード 524076040174

価格

  • オープンプライス

対応解像度

解像度サイズ比較表

解像度サイズ比較表 パソコン解像度 ワイド解像度 テレビ解像度

サポート解像度/リフレッシュレート一覧

解像度(Pixel) VGA アナログ(Hz) DVI デジタル(Hz) HDMI DisplayPort
3840 × 2160 - - 24Hz/25Hz/30Hz *4
2560 × 1600 - 60 *1 -
2560 × 1440 - 60 *1 -
2048 × 1536 60 60 *1 -
1920 × 1200 85 60 -
1920 × 1080 85 60 / 120 *2 1080i / 1080p *3
1680 × 1050 100 60 / 120 *2 -
1600 × 1200 100 60 -
1440 × 900 60 60 -
1360 × 768 150 60 -
1280 × 1024 150 75 -
1280 × 960 150 75 -
1280 × 768 150 75 -
1280 × 720 150 75 720p
1152 × 864 175 75 -
1024 × 768 200 75 -
800 × 600 240 75 -
720 × 480 240 75 480p

※上記の数値は最大値であり、ご使用の環境により左右されます。またドライバのバージョンによっては一部の解像度が表示出来ない場合がございます。
*1 デュアルリンクでのサポートです。
*2 120Hzは、デュアルリンク接続をした3D VISION対応ディスプレイのみ出力可能です。
*3 HDMI1.4出力による3D立体視表示を利用した場合、フレームレートが24FPSに固定されます。
*4 全てのディスプレイにおいて出力を保証するものではありません。

ディスプレイコネクタ

コネクタ配置

上記の数値は1画面出力での最大値であり、ご利用の画面数や解像度により出力解像度が制限されます。
*DVIデジタル出力時の最大解像度。
