NVIDIA Quadro SDI Capture

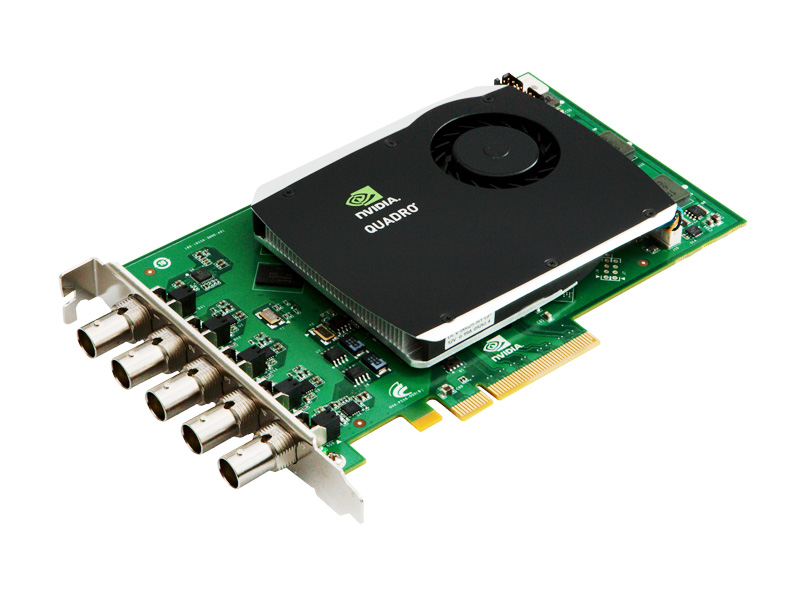

NVIDIA Quadro SDI Captureカードは、プロフェッショナルグラフィックスソリューション NVIDIA QuadroシリーズにSDIキャプチャ機能を追加するアドオンボードです。

※本製品の販売は終了いたしました。

製品概要

NVIDIA Quadro SDI Captureカードは、プロフェッショナルグラフィックスソリューション NVIDIA QuadroシリーズにSDIキャプチャ機能を追加するアドオンボードです。

非圧縮の8、10、12ビットのSDIに直接2K、SDまたはHD解像度でグラフィックスメモリにキャプチャする事が可能です。取り込んだ映像データはパソコンのメモリを使用せず、グラフィックスメモリ内で処理することができ、GPUを使った様々なリアルタイム処理が可能になります。

※本製品はNVIDIA Quadro SDI対応グラフィックスボード専用のアドオンボードです。本製品単体では使用できません。
※使用可能なQuadro製品については仕様の対応グラフィックスボード一覧をご参照ください。

完全に統合されたGPUベースのSDIソリューション

NVIDIA Quadro GPU、SDI Capture、SDI Outputで構成されるQuadroデジタルビデオパイプライン(DVP)は、リアルタイムな画像合成のためのシステム待ち時間を最小限にする、高解像度映像のキャプチャ、処理、および送信のための、業界初の完全統合されたGPUソリューションを実現します。

Quadroデジタルビデオパイプラインによって、映像製作や、放送、編集、映画、および新しいメディアのための高度な性能を提供します。

※Quadro SDI CaptreにはQuadroグラフィックスボード及びQuadro SDIアドオンボードは付属しておりません。

デジタル放送とデジタル映像

Quadroデジタルビデオパイプラインはバーチャルセットからスポーツ中継、天気予報、ニュース番組などに最適なソリューションです。
SD、HD、3G-SDI映像信号を直接GPUとグラフィックスメモリに取り込むことができ、CUDA並列コンピューティングアーキテクチャを用いて、これまで出来なかった様々な映像処理をリアルタイムで送出する事が出来ます。

映画製作、映像編集及び最終処理

NVIDIA Quadro SDI Captureは、最大12ビットカラーのSDIキャプチャを可能にします。
カメラやフィルムスキャナー、デジタルデータレコーダ(DDR)、ビデオテープレコーダ(VTR)など様々な機器をサポートします。またNVIDIA Quadro SDI-OUTによって、SDIモニタまたはプロジェクタでのリアルタイムで正確なプレビューが可能です。

新しいメディア市場

放送に適した品質の映像のキャプチャ及びエンコードを全てGPUで処理することで、インターネットでの映像ストリーミングなど、新たなメディア市場に対する理想的なプラットフォームを提供します。



仕様

接続バスコネクタ PCI-Express x8スロット
搭載コネクタ BNCコネクタ×5 (75Ω)
1・2・3・4のBNCインプットコネクタを利用して以下の様々な入力方式に対応します。
4系統 シングルリンク SD、HD-SDIインプット
2系統 デュアルリンク SD、HD-SDIインプット
2系統 3G SDIシングルリンク インプット (Level A及びLevel B)
1系統 3G SDIデュアルリンク インプット (Level A及びLevel B)
SのBNCコネクタはインプット1番の出力用
(全ての入力は同じフォーマットでGenlockされている必要があります。)
最大消費電力 19W
冷却機構 PWMファンコントロール機能を備えたクーリングファン (最大騒音値 32dB)
外形寸法 169mm (W) × 111mm (D) × 15.1mm (H) 1スロットサイズ
サポートキャプチャモード NVIDIA SDI APIを利用したアプリケーションによるコントロール
SDIサポートカラーフォーマット RGB 4:4:4 / YCrCb 4:2:2 or 4:4:4 / 2x YCrCb 4:2:2+4:2:2 / RGBA 4:4:4:4 / YCrCb 4:2:2:4

SDIサポートシグナルフォーマット

480i 59.94 Hz NTSC (SMPTE259)
576i 50.00 Hz PAL (SMPTE259)
720p 24.00 Hz / 25.00 Hz / 29.97 Hz / 30.00 Hz / 50.00 Hz / 59.94 Hz / 60.00 Hz (SMPTE296)
1035i 59.94 Hz / 60.00 Hz (SMPTE260)
1080i 47.96 Hz / 48.00 Hz / 50.00 Hz / 59.94 Hz / 60.00 Hz (SMPTE274)
1080PsF 23.976 Hz / 24.00 Hz / 25.00 Hz / 29.97 Hz / 30.00 Hz (SMPTE274)
1080p 23.976 Hz / 24.00 Hz / 25.00 Hz / 29.97 Hz / 30.00 Hz (SMPTE274)
1080i 47.96 Hz / 48.00 Hz / 50.00 Hz / 59.94 Hz / 60.00 Hz (SMPTE372)
1080p 23.976 Hz / 24.00 Hz / 25.00 Hz / 29.97 Hz / 30.00 Hz (SMPTE372)
1080p 50.00 Hz / 59.94 Hz / 60.00 Hz (SMPTE 424M )

必要動作環境

対応OS Windows 7(32bit / 64bit)
Windows XP(32bit / 64bit)*1
Linux(32bit / 64bit) *2
*1 Quadro K5200、K4200はWindows XPに対応しておりません。
*2 Linuxはドライバ及びSDKの提供となり、サポートは提供されません。
対応グラフィックスボード NVIDIA Quadro K6000
NVIDIA Quadro K5200
NVIDIA Quadro K4200
NVIDIA Quadro K5000
NVIDIA Quadro K4000
NVIDIA Quadro 6000
NVIDIA Quadro 5000
NVIDIA Quadro 4000
NVIDIA Quadro FX 5800
NVIDIA Quadro FX 4800
NVIDIA Quadro FX 3800
*Quadro M6000/M5000/M4000には対応しておりません。
対応システム Quadroシリーズの対応グラフィックスボード及びSDI拡張カードが搭載されたワークステーション及びDOS/V PC システム
接続バススロット PCI-Express x8 拡張スロットを1基必要
必要メモリ 1GB以上のシステムメモリ
光学ドライブ ソフトウェアインストールのためのCD/DVDドライブ
ハードディスク 200MB以上の空きハードディスク容量

製品内容

  • NVIDIA SDI Capture カード
  • インストレーションガイド(英語版)
  • SDI SDKプログラミングガイド(英語版)
  • 製品保証書

保証期間

  • 3年間保証

品番

製品名 NVIDIA SDI Capture カード
型番 ENSDIN-OPR
JANコード 4524076005562

価格

  • オープンプライス
