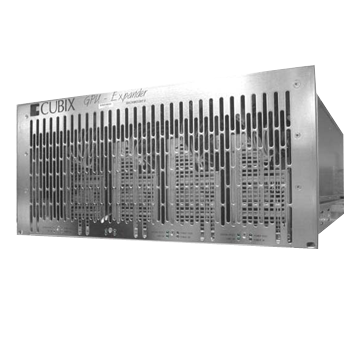

Xpander Rackmount 16

1スロットサイズは最大16本、2スロットサイズでは最大8本の各種PCIeカードを搭載可能。PCI-Express x16スロットを最大16本まで拡張することが出来る5Uラックマウントタイプの拡張システム(※各種PCIeカードは製品には付属しておりません。)

※本製品の販売は終了いたしました。

製品概要

1スロットサイズのボードを最大16本搭載可能な5UラックマウントタイプのPCI-Express拡張システム

Xpander Rackmount 16は、物理的にPCI-Expressスロットが足りない、PCI-Expressを増やしたたいがPCは変えることができない、PCI-Express製品を複数搭載したいが電源が足りない、といった場合において最適な、独立した外付けタイプのPCI-Express拡張システムです。

ホストシステムとは業界標準のPCI-Express ケーブルを4本使用して接続し、1スロットサイズは最大16本、2スロットサイズでは最大8本の各種PCIeボードを搭載可能です。

* 本製品はホストシステムのPCI Expressスロットの拡張を目的とした製品です。本製品単体では動作いたしません。
* 搭載するシステム、BIOSバージョン、バス構成などにより認識できない場合、システムが起動しない、OSが起動しないなどがあります。その場合にはお使いのシステムのBIOS更新などを実施しご確認をお願いします。

主な特徴

  • PCI-E x16スロットを4本搭載したメインボードを1つの筐体に4枚搭載
  • PCI-Express 2.0対応
  • 1スロットサイズのPCIeカードを最大16本搭載可能
  • 2スロットサイズのPCIeカードを最大8本搭載可能
  • ロープロファイルサイズのホストカード
  • ホストカードを4枚使用して、最大16スロットへ拡張可能
  • 750W電源を4基搭載
  • PCI-Express用補助電源コネクタを搭載し、75W以上の電源供給を要求する拡張カードにも対応
  • 業界標準のラックマウントシャーシを採用
  • Windows / Linux / Mac OSに対応

内部構造

Xpander Rackmount 16は、PCI-Express x16バスを4本搭載したメインボードを1つの筐体に4枚搭載し、最大16スロットが拡張することができます。1スロットボードの場合は最大16本、2スロットボードの場合は最大8本搭載することができます。

仕様

モデル Xpander Rackmount 16
搭載スロット数 16スロット(1ホストカードあたり4スロット)
メインボード数 4枚
バスモード x16 PCIe (PLX8680)
PCI-Expressバス PCI-Express 2.0対応
冷却システム ファン (max90-112CFM) ×4
電源ユニット 750W × 4
100-240 VAC / 50-60Hz
+12V / 60A(max) / 電源ユニット1基あたり
PCIe補助電源 6pin:2個 + 6pin+2pin:2個 / 電源ユニット1基あたり
電源ユニットファン 各1基
外形寸法 約482.6mm (幅) x 約222.2mm (高さ) x 約692.2mm (奥行き)
19インチ 5Uラックマウント対応
本体重量 約26.31kg
保証環境 動作環境温度:0℃~30℃
湿度:5%から80%(結露なきこと)
安全規格 CE / CSA / UL
接続ケーブル 本体搭載 iPass (長さ : 1m) × 4
サポートOS Windows / Linux / Mac

ホストカード 仕様

ホストカード PCIe Gen2 x16 ホストカード × 4
外形寸法 ロープロファイルサイズ:約161mm (幅) x 約63mm (高さ) x 約15mm (奥行き)
保証環境 動作環境温度:0℃~50℃
湿度:5%から85%(結露なきこと)

品番

製品名 CUBIX Xpander Rackmount 16
型番 ELXPRM-X16-844-INT
JANコード 4524076130301

製品内容

  • Xpander Rackmount 16 本体
  • PCIe Gen2 x16 ホストカード × 4
  • ホストカード用LPブラケット × 4
  • 電源ケーブル × 4
  • スロットブラケット × 2
  • 拡張レール × 2
  • レールネジキット

保証期間

  • 2年間保証

価格

  • オープンプライス
