Datapath VSN シリーズ
確かな信頼性と、高い拡張性を実現

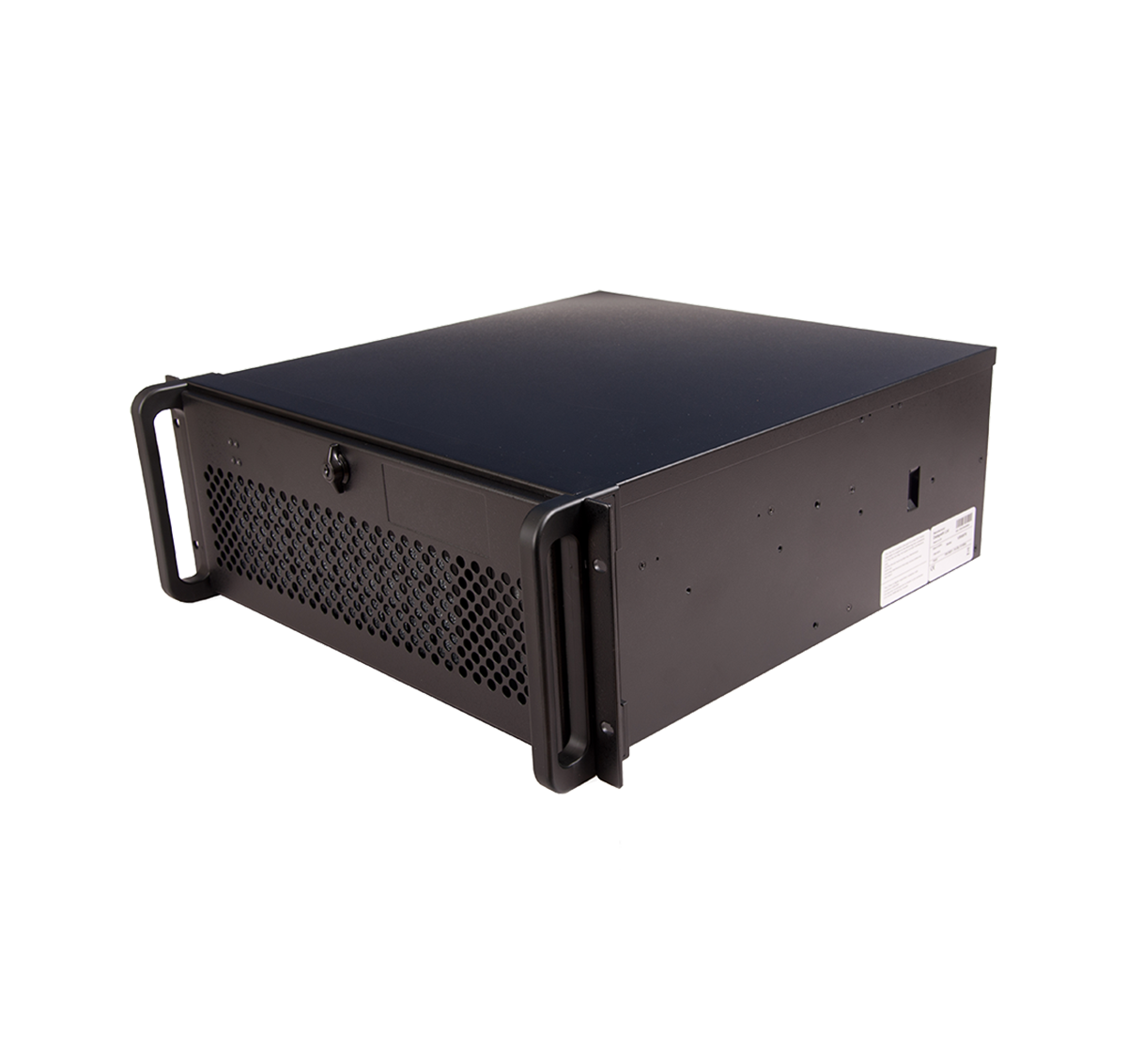

4U ラックマウントサイズに最大11枚の入出力カードを搭載可能なビデオウォールシステム

    datapath_vsn_900_3qtr_left

    製品概要

    確かな信頼性と、高い拡張性を実現

    Datapath VSN シリーズは、1台でビデオウォールをコントロールが可能な4U ラックマウントサイズのターンキーシステムです。

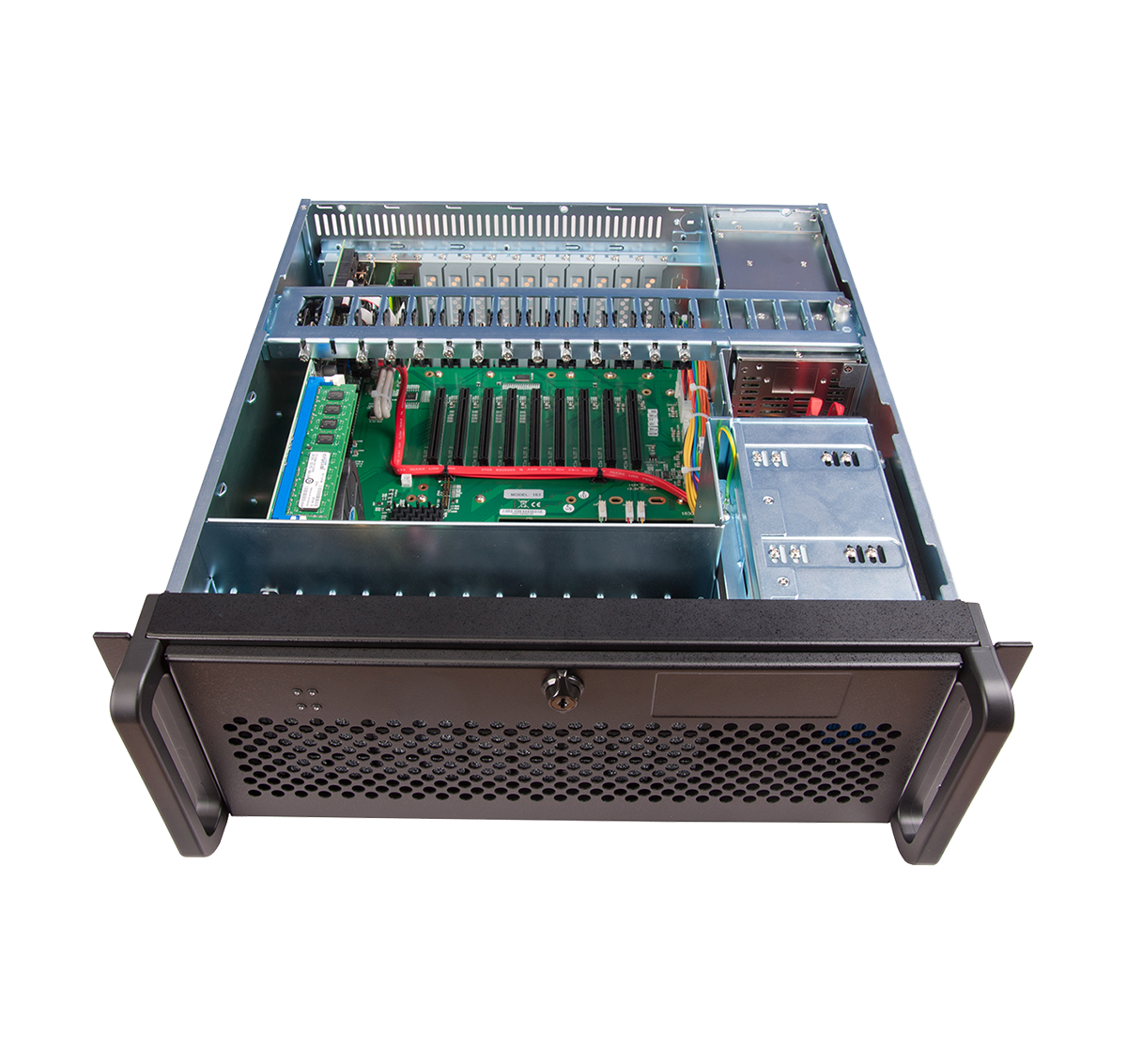

    出力カードと入力カードをVSN 900は最大9枚、VSN1100では最大11枚まで搭載可能で、任意の映像入力を、リアルタイムで、複製、拡大、縮小、回転、切抜処理後、指定位置にその映像を表示する事が可能です。メインシステムには高品質、高耐久なコンポーネントを採用し、全てのモデルにおいてオプションにてインテル Xeon プロセッサや冗長化電源の選択が可能です。

    datapath_vsn_900_front_open

    ビデオウォールに映像を流す

    Datapath VSN は、最新のコントロールソフトウェア「WallControl 10」を使用することで、最大44の映像入出力が可能です。また、わかり易いユーザーインターフェースで、インタラクティブに映像の切り換えが可能です。汎用の Windows システムと組み合わせて Datapath VSN は以下の事が出来ます。

    - 同時に複数スクリーンへ複数の映像を表示- メディアプレーヤーを含む外部映像ソースからキャプチャされたビデオのリアルタイム再生
    - オンライン、ローカルメディア映像を、Datapath VSNを通じてリアルタイム再生
    - 標準でインテル Core i7 プロセッサ搭載、オプションでインテル Xeon プロセッサを選択可能

    WallControl 10

    WallControl 10 はユーザに、ローカルアプリケーションの映像再生だけでなく、IPストリームからの映像入力や、ビデオキャプチャからの映像入力を、効率的に、素早く管理出来るユーザーインターフェースを提供します。ユーザは単純なドラッグアンドドロップ操作で、ビデオウォール上に、任意の入力ソースを任意の位置に表示する事が出来ます。コンテンツの表示位置は、マウスとキーボードでインタラクティブに設定することができ、その設定を保存する事も可能です。また、事前に準備された簡易テンプレートツールで、表示位置を簡単に設定する事も可能です。

    WallControl 10 は、1人のユーザが複数のビデオウォールをシームレスに管理する事が出来るタブ付きインターフェースに対応し、複数の映像が着実に再生されていることを一つのシステムから確認することができます。

     Datapath WallControll 10 デモ動画(英語)



    マルチウォール

    WallControl 10 は、複数のビデオウォールを管理する事が可能です。一つのシステムから複数のビデオウォールに映像を表示する事が可能で、エリアで隔てられた複数のウォールは1つのシステムから単独で操作する事が可能です。



    IPデコード仕様

    WallControl 10は、ユーザーがオンボードプロセッサまたは別売りのDatapath ActiveSQX デコードカードを使ってIPストリームを効果的にデコードすることが可能です。



    VNC サポート

    WallControl 10 はVNC に対応し、リモートデスクトップをネットワーク経由で、ビデオウォールに表示する事ができます。



    IPデコード 仕様
    デコードサポート H.264 Mpeg4 (Part 10 AVC), Mpeg4 Part 2 &MJPEG
    インターネットプロトコル IPv4, IPv6
    De-interlacing 対応
    ストリーミングプロトコル HTTP, RSTP & MPEG2-TS support for Multicast & Unicast
    OS サポート Windows Vista 7 / 8 / 8.1 / 10 32 & 64 bitWindows Server 2003 / 2008 / 2012 32 & 64 bit

    ※ 継続的に開発しているため、仕様は都度変更となる場合が御座います。予めご了承下さい。



    バージョン

    WallControl 10 は、WallControl 10 Standard とWallControl 10 Pro の2つのバージョンがあります。

      WallControl 10 Standard WallControl 10 Pro
    対応IPストリーム 8ストリーム ハードウェアの限界まで
    マルチビデオウォール ×
    ユーザ権限管理機能 ×
    WC10_with-monitor_v2_l

    製品仕様

    製品名 Datapath VSN972 Datapath VSN1172 Datapath VSN970 Datapath VSN1170
    外形寸法 427 x 177 x 488.80 mm / 10-15kg
    ( 4U ラックマウントサイズ、ハンドル部分など含まず)
    プロセッサ Intel Core i7 3.6GHz(*1) Intel Core i7 3.6GHz(*1) Intel core i7 3.1GHz Intel core i7 3.1GHz
    メモリ 標準:DDR4 16GB
    最大:DDR4 32GB
    標準:DDR4 16GB
    最大:DDR4 32GB
    標準:DDR3 8GB
    最大:DDR3 16GB
    標準:DDR3 8GB
    最大:DDR3 16GB
    PCIExpress スロット PCI Express 3.0 x8(1スロット)
    PCI Express 3.0 x4(8スロット)
    PCI Express 3.0 x8(11スロット) PCI Express 3.0 x8(1スロット)
    PCI Express 3.0 x4(8スロット)
    PCI Express 3.0 x8(11スロット)
    ハードドライブ 標準:240GB SSD ×2
    オプション: 480GB SSD ×2
    標準:240GB SSD ×2
    オプション: 480GB SSD ×2
    WD RED 750GB ×2 WD RED 750GB ×2
    RAID 仕様 RAID 1 RAID 1 RAID 1 RAID 1
    PCIe 拡張 BOX 対応 最大 4 台 最大 4 台 最大 4 台 最大 4 台
    Intel Quick Sync 対応
    オペレート用
    オンボードグラフィックス
    HDMI ×1
    DP ×1
    HDMI ×1
    DP ×1
    DVI ×1 DVI ×1
    電源 ATX 500W
    または RPSU 600Wx2
    RPSU 800Wx2 ATX 500W
    または RPSU 600Wx2
    RPSU 800Wx2
    OS Windows 10 Enterprise LTSC 2019 Windows 10 Enterprise LTSC 2019 Windows 7 Ultimate 64 bit Windows 7 Ultimate 64 bit
    USB ポート USB 3.0 ポート ×2
    USB 2.0 ポート ×4
    USB 3.0 ポート ×2
    USB 2.0 ポート ×4
    USB 3.0 ポート ×2
    USB 2.0 ポート ×4
    USB 3.0 ポート ×2
    USB 2.0 ポート ×4
    Ethernet Intel Gigabit Ethernet port ×2 Intel Gigabit Ethernet port ×2 Intel Gigabit Ethernet port ×2 Intel Gigabit Ethernet port ×2
    その他インターフェース RS-232c RS-232c RS-232c
    DVD/RW ドライブ
    RS-232c
    DVD/RW ドライブ

    (*1)オプションで CPU を Xeon に変更可能
