HOME > NVIDIA Quadro FX 5600 (販売終了製品)

■製品特徴

Photo:NVIDIA Quadro FX 5600

画像の拡大

ウルトラハイエンドグラフィックスソリューションNVIDIA Quadro FX 5600はCAD、 デジタルコンテンツ制作、及びビジュアライゼーションアプリケーションを強力にサポートします。

最新のNVIDIAユニファイドアーキテクチャにより、コンピューティング、ジオメトリ、シェーダープロセッシング処理において、優れたパフォーマンスを発揮します。
NVIDIA CUDA GPUコンピューティングテクノロジ、及び最も先進的な機能をサポートし、大容量フレームバッファを搭載することにより、NVIDIA Quadro FX 5600はさまざまな用途において、最先端のソリューションを提供することができます。
シェーダーモデル4.0をサポートすることにより、次世代のリアリスティックリアルタイムビジュアライゼーションにおけるイメージクオリティを向上させます。

NVIDIA Quadro FX 5600グラフィックスボードは、革新的なビジュアルコンピューティングソリューションを提供します。



NVIDIA Quadro FX5600 グラフィックスボードの特徴

ロゴ:NVIDIA Quadro

  • NVIDIA社製ワークステーションGPU NVIDIA Quadro FX 5600
  • 高速1536MB 384bit I/F GDDR3 SDRAMグラフィックスメモリ
  • PCI Express x16対応
  • NVIDIA SLIインターフェース
  • DirectX10シェーダーモデル4.0及びOpenGL®2.0サポート
  • 2系統のデュアルリンクDVIサポート
  • HDCPサポート
  • DVI1系統最大解像度2560x1600
  • OpenGLクワッドバッファステレオ(3pin syncコネクタ)
  • プロフェッショナルグラフィックスアプリケーションに最適化されたOpenGLドライバ
  • EU RoHS指令準拠

NVIDIAユニファイドアーキテクチャ

NVIDIAユニファイドアーキテクチャにより、コンピューティング、ジオメトリ、シェーダー、及びピクセルプロセッシングにおいて、優れたGPUパフォーマンスを発揮します。

NVIDIA CUDA GPUコンピューティングテクノロジ

NVIDIA CUDA テクノロジは、NVIDIA GPUのプロセッシングパワーをオープンスタンダードなC言語を利用することにより、ビジュアライゼーションアプリケーションにおいて、プログラマブルGPUの性能を利用することが可能です。

CUDAプログラミングにおいてGPUを活用することで、石油やガス調査、金融危機管理、プロダクトデザイン、医療用画像、科学的調査のような、極めて複雑な集約的計算の解決を可能にします。



次世代のバーテックス&ピクセルプログラマビリティ

次世代のOpenGL及びDirectX 10シェーダーモデル4.0をサポートすることにより、優れたリアリスティックエフェクト、そしてハイレベルのパフォーマンスを提供します。



高解像度フルシーンアンチエイリアシング(FSAA)

1920x1200までの高解像度において、最大32倍のフルシーンアンチエイリアシングを可能にし、パフォーマンスを犠牲にせず、色の精密さ、ライン及びエッジのビジュアルクオリティを向上させ、ジャギーを減少させます。



12ビットサブピクセルプレシジョン

12ビットのサブピクセルプレシジョンにより、3D形状モデリングをより高精度で表示することを可能にします。



高速大容量1536MB GDDR3 フレームバッファ

高速大容量GDDR3メモリ 1536MB搭載

高速大容量1536MB GDDR3フレームバッファを搭載し、膨大なビジュアライゼーションモデル、テクスチャ、フレームなどのリアルタイムプロセッシングパフォーマンスを向上させます。



2系統のデュアルDVI-デュアルリンクコネクタ

最大2560x1600の高解像度30インチ液晶モニタを2台接続可能

2系統のデュアルリンクをサポートしたDVIコネクタを搭載し、ナナオ社製30インチ液晶モニタを接続して最大2560x1600の解像度の2画面出力サポート。
今までにないクリエイティブキャンパスを提供します。

ナナオ社製30インチモニタの詳細はこちら




NVIDIA SLIサポート

NVIDIA SLI

2枚のグラフィックスボードを搭載し、SLIコネクタで接続することで、次世代のパフォーマンスを実現することができます。

※SLI接続の場合、4スロット分を占有します。
※この製品はSLI接続の場合、2つの搭載するボードの間隔が狭くなるため、ケースファンの対流が少ない場合は別途ファンなどを追加し、ケース内の冷却を高める事をお勧めします。
(別途SLI接続コネクタが必要です)



フレキシブルプラットフォーム

G-SyncUオプションボードがセットになったNVIDIA Quadro FX 5600G

NVIDIA Quadro FX 5600は、G-Sync, Quadro SDIをサポートします。
Quadro G-Syncオプションボードを追加することにより、Frame lock/Genlock機能をサポートします。

また、Quadro SDIオプションボードを追加することにより、12bit HD-SDI非圧縮をサポートし、放送分野及びビデオ編集分野向けに、統合されたビデオ及びグラフィックスソリューションを提供します。




■製品仕様

グラフィックスプロセッサ NVIDIA Quadro FX 5600
コアクロック 600MHz
メモリ 1536MB 384bit I/F GDDR3 SDRAM
メモリクロック 1600MHz
RAMDAC/ピクセルクロック 400MHz (2nd RAMDAC / 400MHz)
BIOS VESA-BIOS-3.0サポート
バス PCI Express x16
対応API OpenGL API DirectX 10 ShaderModel4.0
GPU機能 128ビット精度浮動小数点パイプライン、12ビットサブピクセルプレシジョン、32bitフィルタリング&ブレンディング、ファースト3Dテクスチャ、 ハードウェアアンチエイリアス&ライン、 ハードウェアOpenGLオーバーレイプレーン、ハードウェア2サイドライティング、ハードウェアクリッピングプレーン、第3世代オクルージョンカリン グ、ピクセルあたり16テクスチャを処理、ハードウェアピクセルリードバック、高解像度フルシーンアンチエイリアシング(FSAA)、8kテクスチャプロ セッシング
サポートアプリケーション
  • 【CGアプリケーション】
  • Autodesk Media and Entertainment 3ds Max, Maya, MotionBuilder, VIZ, Smoke, Lustre
  • NewTek Lightwave 3D
  • Avid SOFTIMAGE|XSI
  • Side Effects Houdini 他
  • 【CADアプリケーション】
  • Autodesk Architectural Desktop AutoCAD,AutoStudio,DesignStudio,Inventor,Lightscape,Mechanical Desktop,VIZ
  • AVEVA PDMS
  • Bentley Microstation
  • Co|Create OneSpace
  • Dassault CATIA, ESRI
  • ICEM surf
  • Lattice XVL
  • MSC.Nastran, MDC.Patran
  • PTC - Pro/ENGINEER, Wildfire, 3Dpaint, CDRS
  • RealtimeTechnology DeltaGen/DeltaView
  • UGS NX Series, I-deas, Solid Edge,SolidWorks,Unigraphics, SDRC 他
  • 【ビデオ・ブロードキャストアプリケーション】
  • Adobe Premiere,After Effects,Macromedia Suite
  • Avid Media Composer Adrenaline HD, NewsCutter, Xpress family, DS Nitris, Liquid Family, Studio,
  • Pinnacle Pinnacle Studio, Liquid Edition,
  • Autodesk Media and Entertainment Fire, Smoke, Inferno, Flame, Flint, Toxik, Combustion,
  • Newtek TriCaster他
スタンダード CE, FCC, UL, VCCI, MIC, BSMI, RoHS
最大消費電力 170.9W
コネクタ DVI-I×2(2系統デュアルリンク、HDCPサポート)
VESA 3pin ステレオシャッターコネクタ
6pin外部電源コネクタ×2
G-SyncU用接続コネクタ x 1
対応OS Windows XP
Windows XP Pro x64 Edition
Windows Vista (32bit / 64bit)

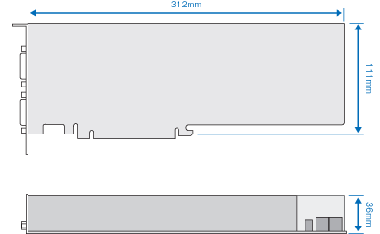

外形寸法 312mm(W) x 111mm (D) x 36mm (H)
(ATXフォーマット、マウントブラケット含まず)
外形寸法画像


■必要動作環境

CPU Intel Xeon/Core2DuoもしくはAMD Opteron/Athlon 64以上のDOS/V PC及び
ワークステーション
バス PCI Express x16に対応した空きスロット1つと隣接する空きスロット1つ
電源 450W以上の電源
6pin PCI Express用電源コネクタ2つ(もしくはドライブベイ電源コネクタ4つ)
システムメモリ 1GB以上のシステムメモリ(2GB推奨)
ハードディスク 140MB以上
CD-ROMドライブ ソフトウェアのインストールに必要
モニタ 31.5KHz以上の水平スキャンレートが表示可能なモニタ


■製品内容

  • NVIDIA Quadro FX 5600グラフィックスボード
  • DVI-VGA変換アダプタ×2
  • 6ピン電源変換コネクタ
  • ドライバ&ソフトウェアCD-ROM
  • 日本語インストールガイド
  • 日本語ユーザーマニュアル
  • 日本語保証書

■保証期間

1年間保証

■品番

製品名 NVIDIA Quadro FX 5600
型番 EQFX5600-1536ER
JANコード 4524076805605


■価格

オープンプライス




■解像度サイズ比較表

解像度サイズ比較表

■サポート解像度/リフレッシュレート一覧

解像度(Pixel) アナログリフレッシュレート(Hz) デジタルリフレッシュレート(Hz)
2560×1600 - 60※1
2048×1536 60 60※1
1920×1440 75 60※1
1920×1200 85 60
1920×1080 85 60
1680×1050 100 60
1600×1200 100 60
1600×1024 100 60
1600×900 120 60
1440×900 60 60
1360×768 150 60
1280×1024 150 75
1280×960 150 75
1280×768 150 75
1280×720 150 75
1152×864 170 75
1024×768 200 75
848×480 240 75
800×600 240 75
640×480 240 75


※上記の数値は最大値であり、ご使用のパソコンの環境により左右されます。
またドライバのバージョンによっては一部の解像度が表示出来ない場合がございます。

※1.デュアルリンクでのサポートです。

より詳細な解像度対応表はこちら

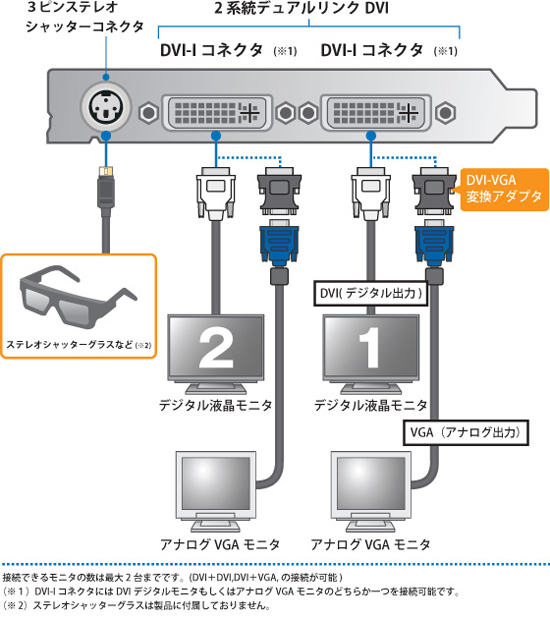

■接続例

各種ディスプレイの接続例

各種ディスプレイ接続例
