■製品概要
NVIDIA Quadro Plex Model S4は、オフラインレンダリングやリモートグラフィックス、ビジュアルコンピューティングなどのアプリケーション用のグラフィックスサーバーです。
4つのNVIDIA Quadro FX 5600 GPUを、業界標準の1Uラックに搭載し、 演算処理、ジオメトリ処理、シェーディング処理、ピクセル処理の各処理能力を動的に割り当て GPUパフォーマンスを最適化することで、新次元のビジュアルコンピューティングを実現します。
6GBのフレームバッファ（1GPUあたり1.5GB）を備えており、大きなテクスチャを全画面アンチエイリアシング処理を可能にします。シェーダーモデル4.0対応のバーテックス/ピクセルプログラマビリティにより、 OpenGLとDirectX 10のアプリケーションに対して超リアルなグラフィック効果を実現できます。
3Dテクスチャの高速処理が可能なので、エネルギー研究や科学研究で必要となる 3次元データセットの可視化の双方向性を向上できます。また、GPU用のCプログラミング環境「NVIDIA CUDA」にも対応しています。
■主な機能及び特長
- リモートグラフィックスサーバー
- 1Uサーバーフォームファクタ
- NVIDIA Quadro FX 5600 GPUを4基搭載（1GPUにつき128スレッドプロセッサ）
- 128-ビットのカラー精度 (部品一つに対してIEEE fp32ビット)
- 完全にプログラム可能なGPU（OpenGL2.1/DirectX 10.0）
- GPU用のCプログラミング環境「NVIDIA CUDA」対応
超高速大容量6GB GDDR3専用メモリ搭載
1GPUあたり1.5GB専用メモリ×4、合計6GBもの超高速GDDR3メモリを搭載。GPUあたり76.8GB/秒のメモリ帯域により、高速な演算を可能にします。
標準19インチ、1Uサーバーラックマウントに対応
サーバー標準のフォームファクタである1Uサイズのラックマウントに対応。
PCI-Express低消費電力アダプタボードとケーブル接続経由による高速データ転送
ホストPCには、専用の低消費電力アダプタボードをPCI-Express x 8または×16へ装着し、その専用アダプタカードとNVIDIA Quadro PLEX Model S4をつなげることで使用可能になり、1つのPCI-Expressホストアダプタボードより2つのGPUを稼動し、2つのホストアダプタボードにより合計4つのGPUを稼動させます。

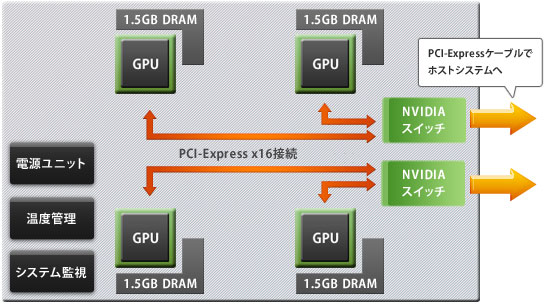

NVIDIA Quadro PLEX Model S4内部構成
NVIDIA Quadro PLEX Model S4は、内部にNVIDIA Quadro FX 5600を4つ搭載し構成されています。
Quadro PLEX Model S4の接続は、2つのPCI Express x16
インターフェイスボードを介して、１ユニットまたは2ユニットのホストシステムへと接続されます。
各PCI Express x16インターフェイスボードは、4つのGPUの内2つのGPUと接続され、それぞれ独立して動作いたします。

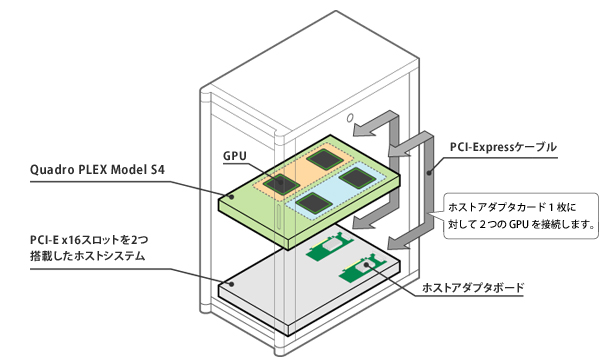

NVIDIA Quadro PLEX Model S4接続例
ホストシステムにQuadro PLEX Model S4を接続した例です。ホストシステム側はPCI Express x16バスを2機搭載されたシステムが必要となります。
