製品情報
NVIDIA 3D Vision Pro
DCC、プロダクトデザイン、医療現場の他、ビデオウォールやコラボレーティブ仮想環境などの大規模な可視化環境で、表現力豊かで信頼性の高い3D視聴が可能な3Dステレオスコピック・ソリューション
※本製品の販売は終了いたしました。
- 製品概要
- 仕様
- 導入ガイド
- ダウンロード
- 製品ラインナップ
製品概要
NVIDIA 3D Vision Proは、DCC、プロダクトデザイン、医療現場の他、ビデオウォールやコラボレーティブ仮想環境などの大規模な可視化環境で、表現力豊かで信頼性の高い3D視聴が可能な3Dステレオスコピック・ソリューションを実現するプロフェッショナル向けの3Dグラスです。
3D Vision Pro アクティブシャッターグラスと、強力な無線ベースの 120Hzモニタ／プロジェクタを備えるコントロール・ハブにより構成されるNVIDIA 3D Vision Proは、NVIDIA Quadroシリーズと併せて使用することで、デスクトップモニタから複数のプロジェクタを使用したパワーウォールまで、様々なディスプレイにおいて、使いやすく強力な3D環境を提供します。
NVIDIA 3D Vision Proにより、3D立体視を確認しながらデザインや制作作業などを行えるため、3Dコンテンツ制作のワークフローを飛躍的に短縮する事が可能です。
主な特徴
- アクティブ・シャッター・テクノロジーNVIDIA 3D Vision Proは、アクティブ・シャッター・テクノロジーにより、120Hzで駆動する最先端の3D液晶ディスプレイを用いて、フルHD解像度での3D体験を実現します。
- 2.4GHz無線方式による接続NVIDIA 3D Vision Proは完全にワイヤレスなソリューションであり、2.4GHz帯の無線接続にて最大約30mの範囲でモーションフリーに3Dを見る事が出来ます。また、他の無線LANや無線方式のキーボード、マウスといった周辺機器に干渉することなく同時に使用ができます。
複数のNVIDIA 3D Vision Pro 3Dグラスを1つのコントロールハブに接続して使用することも可能です。 - 1回の充電で約24時間の長時間稼動一回の充電で約24時間の駆動が可能なため、何度も3Dグラスのバッテリーを変える必要はありません。
充電も一般的なミニUSBケーブルを使用して約4時間ほどで行えます。 - NVIDIA コントロールパネルにより簡単に管理が可能NVIDIA 3D Vision Pro 3Dグラスのバッテリー残量やステータス情報は、ホストPC上のNVIDIA コントロールパネルより簡単に管理することができます。
3D Vision Pro 導入例
スタジオやオープンフロア
会議室やレビュー室
個人のワークスペース
ホールや映画館
© 2015 NVIDIA Corporation. All Rights Reserved. NVIDIA, NVIDIA logo, GeForce, GeForce GTX logo, SLI, PhysX, 3D Vision, 3D Vision Surround, and CUDA are registered trademarks and/or trademarks of NVIDIA Corporation in the United States and other countries. Other company and product names may be trademarks of the respective companies with which they are associated.
仕様
| 送受信方式 | 2.4Ghz 無線方式 |
|---|---|
| 使用可能範囲 | コントロールハブより最大約30m |
| 対応API | DirectX / OpenGL |
| サポートコネクタ | USB / VESA 3ピンステレオコネクタ |
| 同時接続可能な3Dグラスの個数 | 最大500個（理論値）*接続数が増えた場合、3Dグラスの認識等に若干時間がかかります。 |
| 3Dグラスの充電方式 | USBケーブルからの給電 |
| 3Dグラスの使用可能時間 | フル充電状態から約24時間*バッテリー切れの状態からフル充電までの所要時間は約4時間程度となります。 |
| 3Dグラスの管理 | NVIDIAコントロールパネルによるステータスの監視に対応 |
| 対応OS | Windows XP (32bit / 64bit) Windows Vista (32bit / 64bit)Windows 7 (32bit / 64bit)Linux（32bit / 64bit) |
システム要件
NVIDIA 3D Vision Proの動作には以下の要項を満たしたシステムが必要です。
必要動作環境
| CPU | Intel Core 2 Duo シリーズ CPU、もしくはAMD Athlon X2以上のCPU |
|---|---|
| システムメモリ | 1GB以上のシステムメモリ(2GB以上を推奨) |
| ディスク容量 | 100MB以上の空きディスクスペース |
| USBポート | USBコネクタ×１（コントロールハブの接続に使用）3Dグラスを充電する場合+1つのポートが必要 |
| グラフィックスボード | 3D Vision Proに対応したグラフィックスプロセッサを搭載したグラフィックスボード |
| ディスプレイ・プロジェクター | 3D Vision Proに対応した液晶ディスプレイ、HDTV、プロジェクター |
NVIDIA Quadroシリーズ 対応グラフィックスボードの一覧
こちらではNVIDIA 3D Vision Proに対応したNVIDIA Quadroシリーズを掲載しています。(2011年5月現在の情報)
３ピンステレオシャッターコネクタを搭載した製品は、USBケーブルまたは3ピンステレオケーブルのどちらでも使用できます。3ピンステレオケーブルを使用すると、より精度の高い3D表示が行なえます。
| 製品名 | 搭載GPU | 対応状況 | 3ピンステレオケーブル接続 |
|---|---|---|---|
| NVIDIA Quadro 6000 | Quadro 6000 |  |
|
| NVIDIA Quadro 5000 | Quadro 5000 | |
|
| NVIDIA Quadro 4000 | Quadro 4000 | |
 |
| NVIDIA Quadro PLEX 2200 D2 | Quadro FX 5800 | |
|
| NVIDIA Quadro FX 5800 | Quadro FX 5800 | |
|
| NVIDIA Quadro FX 5600 | Quadro FX 5600 | |
|
| NVIDIA Quadro FX 4800 | Quadro FX 4800 | |
|
| NVIDIA Quadro CX | Quadro CX | |
|
| NVIDIA Quadro FX 4700 X2 | Quadro FX 4700 X2 | |
|
| NVIDIA Quadro FX 4600 | Quadro FX 4600 | |
|
| NVIDIA Quadro FX 3800 | Quadro FX 3800 | |
|
| NVIDIA Quadro FX 3700 | Quadro FX 3700 | |
|
| NVIDIA Quadro 2000 | Quadro 2000 | |
 |
| NVIDIA Quadro 2000D | Quadro 2000D | |
|
| NVIDIA Quadro FX 1800 | Quadro FX 1800 | |
|
| NVIDIA Quadro FX 1700 | Quadro FX 1700 | |
|
| NVIDIA Quadro 600 | Quadro 600 | |
|
| NVIDIA Quadro FX 580 | Quadro FX 580 | |
|
| NVIDIA Quadro FX 570 | Quadro FX 570 | |
|
| NVIDIA Quadro 400 | Quadro 400 | |
|
| NVIDIA Quadro FX 380 | Quadro FX 380 | |
|
| NVIDIA Quadro FX 380 LP | Quadro FX 380 LP | |
|
| NVIDIA Quadro FX 370 | Quadro FX 370 | |
|
3D Vision 対応ディスプレイ・プロジェクターの一覧 (国内未発売モデル含む)
こちらではNVIDIA 3D Visionに対応したディスプレイやプロジェクターの情報を掲載しています。(2011年5月現在の情報)
3D対応液晶モニタ
| 製品名 | 最大解像度 | 対応ドライババージョン（Windows） | 対応ドライババージョン（Linux） |
|---|---|---|---|
| Acer GD245HQ 120Hz LCD | 1920×1080 | 197.03以降 | 256.35以降 |
| Acer GD235HZ 120Hz LCD | 1920×1080 | 197.03以降 | 256.35以降 |
| Alienware OptX AW2310 120Hz | 1920×1080 | 197.03以降 | 256.35以降 |
| ASUS VG236H 120 Hz | 1920×1080 | 258.49以降 | 260.19.36以降 |
| Hannstar HS233 | 1920×1080 | 266.45以降 | 260.19.36以降 |
| I-O Data 3D231XBR | 1920×1080 | 266.45以降 | 260.19.36以降 |
| LG W2363D 120 Hz | 1920×1080 | 258.49以降 | 260.19.36以降 |
| LG W2363DB 120 Hz | 1920×1080 | 258.49以降 | 260.19.36以降 |
| Planar SA2311W | 1920×1080 | 266.45以降 | 260.19.36以降 |
| Samsung SyncMaster 2233RZ 120Hz | 1920×1080 | 191.00以降 | 195.36.15以降 |
| ViewSonic FuHzion VX2265wm 120Hz | 1920×1080 | 191.00以降 | 195.36.15以降 |
| ViewSonic FuHzion VX2268wm 120Hz | 1920×1080 | 191.00以降 | 195.36.15以降 |
3D対応HDTV
| 製品名 | 最大解像度 | 対応ドライババージョン（Windows） | 対応ドライババージョン（Linux） |
|---|---|---|---|
| Mitsubishi 1080p DLP Home Theater TV： WD-57833/WD-60735/WD-60737/WD-60C8/WD-60C9/WD-65735/WD-65736/WD-65737/WD-65C8 / WD-65C9/WD-65833/WD-65835/WD-65837/WD-73735/WD-73736/WD-73737/WD-73833/WD-73835 /WD-73837/WD-73C8/WD-73C9/WD-82737/WD-82837/L65-A90 | 1920×1080 | 191.00以降 | 256.35以降 |
| Mitsubishi： WD-83838/WD-83738/WD-73838/WD-73837/WD-73738/WD-73638/WD-73C10/WD-65838/WD-65738/WD-65638/WD-65C10/WD-60738/WD-60638/WD-60C10/L75-A91 | 1920×1080 | 266.45 以降 | 260.19.36以降 |
3D対応プロジェクター
| 製品名 | 最大解像度 | 対応ドライババージョン（Windows） | 対応ドライババージョン（Linux） |
|---|---|---|---|
| Acer X1130P | 1024×768 | 197.03以降 | 260.19.36以降 |
| Acer X1261 | 1024×768 | 266.45以降 | 260.19.36以降 |
| Acer H5360 | 1920×1080 | 197.03以降 | 260.19.36以降 |
| BenQ MS612ST | 1024×768 | 266.45以降 | 260.19.36以降 |
| DepthQ HD 3D Projector by LightSpeed Design, Inc. | 1280×720 | 191.00以降 | 260.19.36以降 |
| DQ-3120 by LightSpeed Design, Inc. | 800×600 | 191.00以降 | 260.19.36以降 |
| NEC NP216 | 800×600 | 266.45以降 | 260.19.36以降 |
| Optoma GT360 | 800×600 | 197.03以降 | 260.19.36以降 |
| Optoma GT720 | 1280×720 | 258.49以降 | 260.19.36以降 |
| Optoma HD67 | 1280×720 | 258.49以降 | 260.19.36以降 |
| Optoma HD66 | 1280×720 | 258.49以降 | 260.19.36以降 |
| Optoma HW536 | 1280×720 | 266.35以降 | 260.19.36以降 |
| Optoma IS500 | 1280×720 | 266.35以降 | 260.19.36以降 |
| Optoma XE149 | 1280×720 | 266.35以降 | 260.19.36以降 |
| Sanyo PDG-DWL2500 | 1280×800 | 266.35以降 | 260.19.36以降 |
| ViewSonic PJD6241 | 1024×768 | 258.49以降 | 260.19.36以降 |
| ViewSonic PJD5112 | 1024×768 | 258.49以降 | 260.19.36以降 |
© 2015 NVIDIA Corporation. All Rights Reserved. NVIDIA, NVIDIA logo, GeForce, GeForce GTX logo, SLI, PhysX, 3D Vision, 3D Vision Surround, and CUDA are registered trademarks and/or trademarks of NVIDIA Corporation in the United States and other countries. Other company and product names may be trademarks of the respective companies with which they are associated.
導入ガイド
ドライバのダウンロードとインストール
1. 各ドライバのダウンロードとインストール
NVIDIA グラフィックスドライバがR275.xx以降の場合、グラフィックスドライバ内に3D Vision Controller Driverが含まれているため、この作業は不要です。
お使いのグラフィックスドライバがR270.xx以前の場合は、グラフィックスドライバをインストール後、3D Vision Controller Driverをダウンロードします。各ドライバのインストールは表示されたウィザードの手順に従って行って下さい。
3D Vision Pro コントロールハブの接続
Windows 7もしくはWindows Vistaの場合
1. コントロールハブの接続
添付のUSB ケーブルを使用して3D Vision Pro コントロールハブのプラグを差し込みます。 OSがデバイスのインストールを求めるメッセージを表示した場合は、「インストール」をクリックします。2. 接続状態の確認インストールが完了すると、コントロールハブのボタンが薄緑色に光ります。 コントロールハブのボタンが薄緑色に光っていることを確認してください。
Windows XPの場合
1. コントロールハブの接続

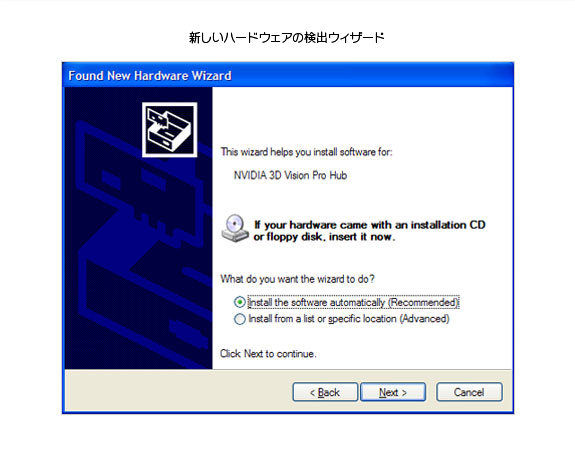

添付のUSB ケーブルを使用して3D Vision Pro コントロールハブのプラグを差し込みます。 ハブのプラグを差し込むと、「新しいハードウェアの検出ウィザード」がスタートします。2. ドライバのインストール
Windows update への接続を求めるメッセージでは、「いいえ、今回は接続しません（T）」を選択します。 前の手順で必要なファイルをインストールしたドライバをインストールします。 「ソフトウェアを自動的にインストールする（推奨）」を選択してください。 ウィザードが自動的に必要なファイルを検索します。
3. 接続状態の確認
「新しいハードウェアの検出ウィザード」の完了後、コントロールハブ前面のNVIDIAロゴのボタンが薄緑色に光ります。
ステレオ設定
Open GL ステレオ
1. ディスプレイのリフレッシュレートの確認
ご利用のディスプレイのデバイスが、 低いリフレッシュレートでステレオをサポートする設定の場合を除いて、 リフレッシュレートが100Hz かそれ以上を選択されていることを確認してください。ご利用環境の明るさによって、3Dグラスを通して見た時に画面が点滅して見えることがあります。この場合、 ご利用の明るさのリフレッシュレートを固定された偶数倍数に調整することができます。(例：60Hz lighting -> 120Hz ディスプレイリフレッシュレート、50Hz lighting -> 100Hz ディスプレイリフレッシュレート)
2. ディスプレイモードの選択
「3D設定の管理」にある「ステレオ - ディスプレイ モード」からご利用のデバイスの出力形式の修正を選択してください。
3. ステレオの有効化
サポートされているアプリケーションにてOpenGLステレオを有効にしてください 。
DirectX ステレオ
DirectX ステレオドライバを有効化する必要はありませんが、有効化するとゲーム、3D ブルーレイプレーヤーや一部 の互換性のあるプロフェッショナルアプリケーションを含むアプリケーションが立体視可能になります。1. セットアップウィザードの実行
NVIDIA コントロールパネルのエントリ内にある「ステレオスコピック3Dの設定」から、セットアップウィザードを開始します。
3Dグラスとコントロールハブとのペアリング
3D Vision Pro 3Dグラスとコントロールハブはお互いが通信をするためにペアリングを行う必要があります。ペアリングオプションについての詳細な情報は、こちらからユーザーガイドをご覧ください。
NVIDIA コントロールパネルでのペアリング
1. NVIDIA コントロールパネルを開く
NVIDIANVIDIA コントロールパネルのエントリ内にある「3D Vision Proの管理」に移動します。
2. 「グラスの追加」ボタンを押します。
「グラスの追加」ボタンを押すとグラスの追加ウィンドウが開き、接続されている3DグラスのIDやバッテリー残量などが表示されます。ペアリング作業を行っていない段階では、「接続されたグラス」の項目には何も表示されません。
3. グラスの側ボタンを、LEDが緑色に点滅するまで押し続ける
3Dグラスの側面にあるボタンを、LEDが緑色に点滅するまで押し続けます。 点滅すると3Dグラスががペアリングモードになります。このペアリング作業は同時に複数の3Dグラスでも行う事ができます。
4. NVIDIAコントロールパネルから接続を確認する
無事にペアリングが完了すると、グラスの追加ウィンドウの「接続されたグラス」の項目に、接続された3DグラスのIDとバッテリー残量が表示されます。「完了」ボタンを押せばペアリングの作業は完了となります。ペアリングが完了すると3Dグラスのボタンが緑色に点灯します。 ステレオのアプリケーションが実行された場合、 同時に3Dグラスの動作も開始します。
© 2015 NVIDIA Corporation. All Rights Reserved. NVIDIA, NVIDIA logo, GeForce, GeForce GTX logo, SLI, PhysX, 3D Vision, 3D Vision Surround, and CUDA are registered trademarks and/or trademarks of NVIDIA Corporation in the United States and other countries. Other company and product names may be trademarks of the respective companies with which they are associated.
ダウンロード
製品カタログ・各種ドキュメント（PDF形式）などのダウンロードが行えます。
ユーザーガイド
NVIDIA 3D Vision Pro ユーザーガイド (英語 PDF 2.00MB)
製品カタログ
NVIDIA 3D Vision Pro カタログ(PDF 2.49MB)
最新ドライバ
© 2015 NVIDIA Corporation. All Rights Reserved. NVIDIA, NVIDIA logo, GeForce, GeForce GTX logo, SLI, PhysX, 3D Vision, 3D Vision Surround, and CUDA are registered trademarks and/or trademarks of NVIDIA Corporation in the United States and other countries. Other company and product names may be trademarks of the respective companies with which they are associated.
製品ラインナップ
製品カタログ・各種ドキュメント（PDF形式）などのダウンロードが行えます。
3D Vision Pro GLASSES
| 製品名 | 3D Vision Pro GLASSES |
|---|---|
| 付属品 | 製品保証書 ミニUSB ケーブル × 1 専用バイザー 交換用鼻あてパット 安全にお使い頂くためのお知らせ（冊子） ポーチ クリーニングクロス |
| 保証期間 | 3年間保証 |
| 型番 | E3DV-P-GLA |
| JANコード | 4524076507035 |
| 価格 | オープンプライス |
3D Vision Pro HUB
| 製品名 | 3D Vision Pro HUB |
|---|---|
| 付属品 | 製品保証書 ミニUSB ケーブル × 1 VESA 3ピンステレオケーブル × 1 安全にお使い頂くためのお知らせ（冊子） |
| 保証期間 | 3年間保証 |
| 型番 | E3DV-P-HUB |
| JANコード | 4524076507530 |
| 価格 | オープンプライス |
