製品情報

CED-2M

4K UHD対応 EDIDエミュレータ

  • 製品概要
  • 仕様
  • ダウンロード

製品概要

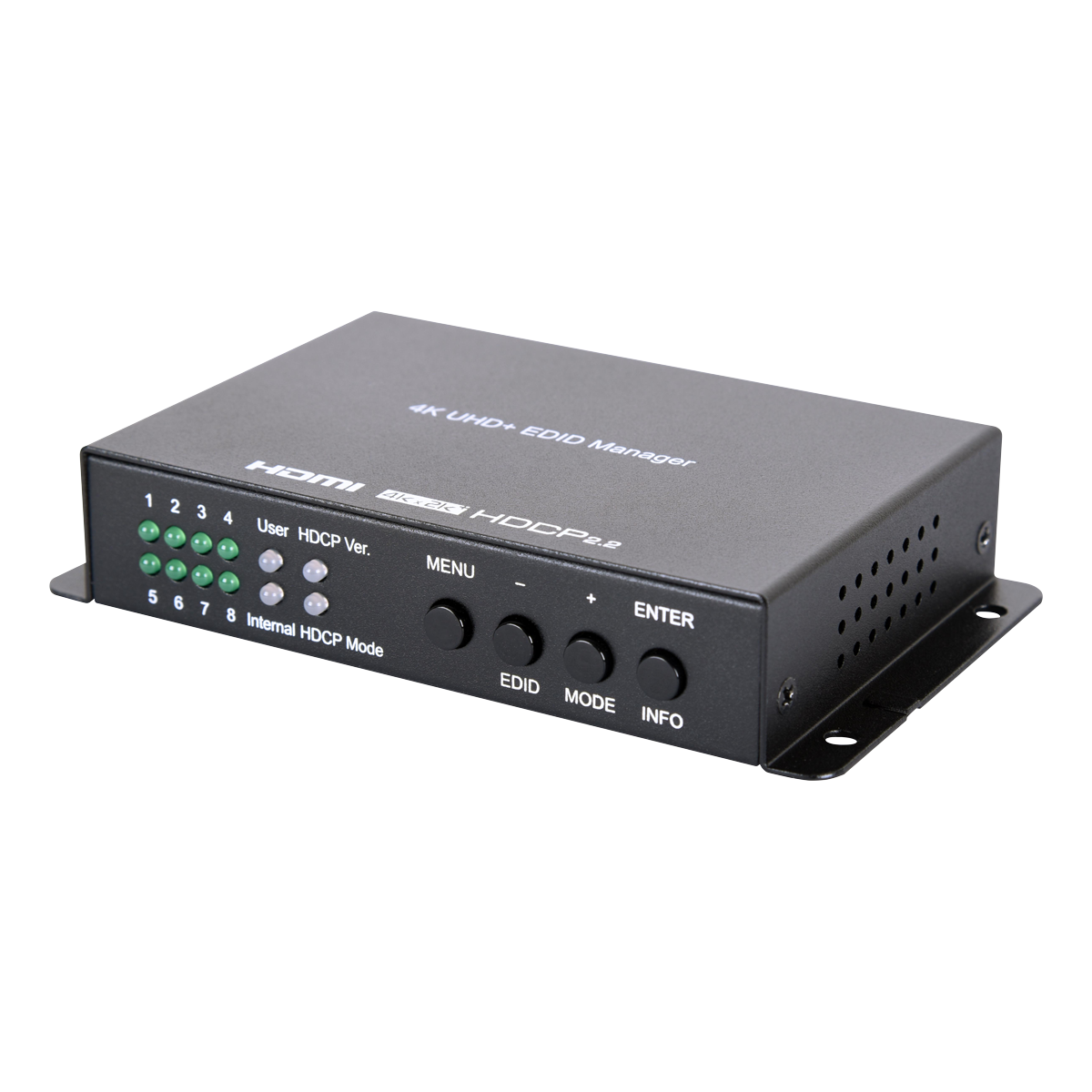

本製品は、接続されたHDMIソースデバイスに提供されるEDID情報を管理および操作する4K UHD対応HDMI EDIDエミュレーターです。 EDIDにはオーディオおよびビデオ形式のサポート、HDMI機能のサポートなど接続されたディスプレイの機能に関する重要な情報が含まれています。

本製品を使うと、ビデオシステムの統合、ホームシアターの設置、ディスプレイルームのセットアップを実行するときに発生することが多い技術的な問題を解消する事が出来ます。本製品はディスプレイのネイティブEDIDと既製のEDIDのどちらかを選択する機能を提供するだけでなく、他のディスプレイからEDIDをコピーして使用したり、PCベースのEDID管理を使用して独自のカスタマイズされたEDIDを作成したりすることも可能です。

  • ・18Gbps(600MHz)4K UHDの入力・出力をサポート
  • ・DVI1.0(DVI to HDMIドングル対応)およびHDCP1.4 / 2.2に準拠
  • ・最大3840×2160@60Hz(4:4:4 / 8ビット)および4096×2160@60Hz(4:4:4 / 8ビット)解像度をサポート
  • ・1080p@60Hzまでの48ビットディープカラーをサポート
  • ・LPCM 2.0 / 5.1 / 7.1、ビットストリーム、およびHDビットストリームオーディオ形式のパススルーをサポート
  • ・CECパススルーをサポート
  • ・4つの異なるEDIDをサポートします
  •   - 読み取り:接続されたディスプレイのEDIDを読み取り、ユニットにコピーします
  •   - 書き込み:接続されたディスプレイのEDIDを上書きします(上書き機能を明示的にサポートするディスプレイでのみ使用可能)
  •   - エミュレーション:HDMI入力デバイスは、本製品上に保存されているEDIDをモニターからのものとして読み取ります
  •   - バイパス:HDMI入力デバイスは接続されたディスプレイから直接EDIDを読み取ります
  •    8つの組み込み標準EDID、ユーザーが作成または学習したEDID用の8つのスロットおよびEDIDバイパスをサポート
  • ・PCベースのEDID管理ツールをサポート



仕様

CED-2M 仕様諸元

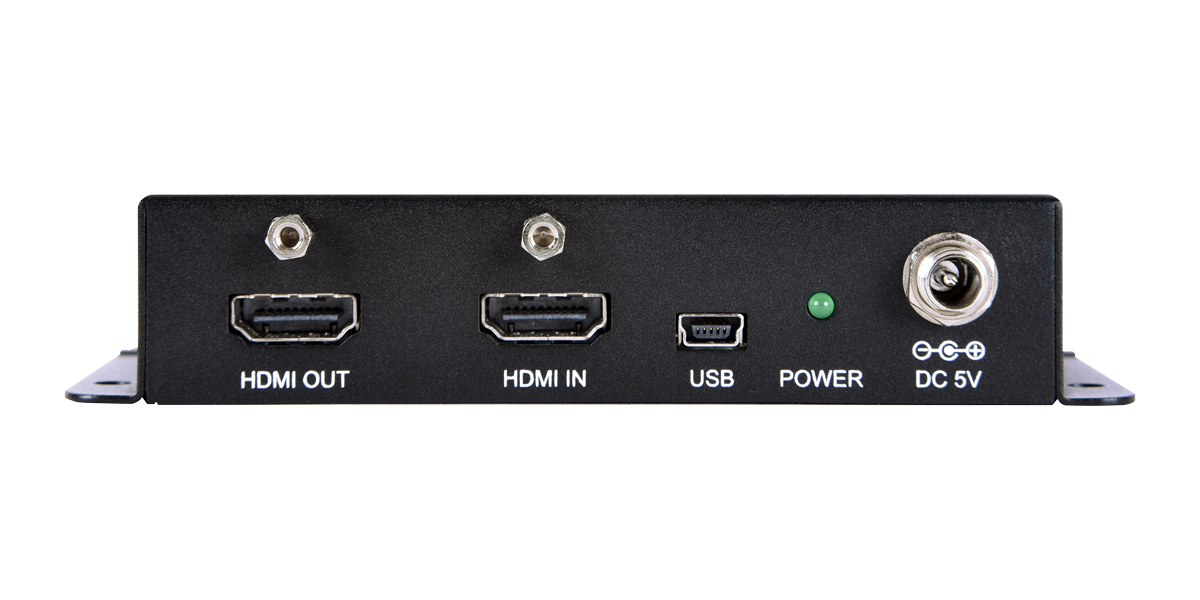

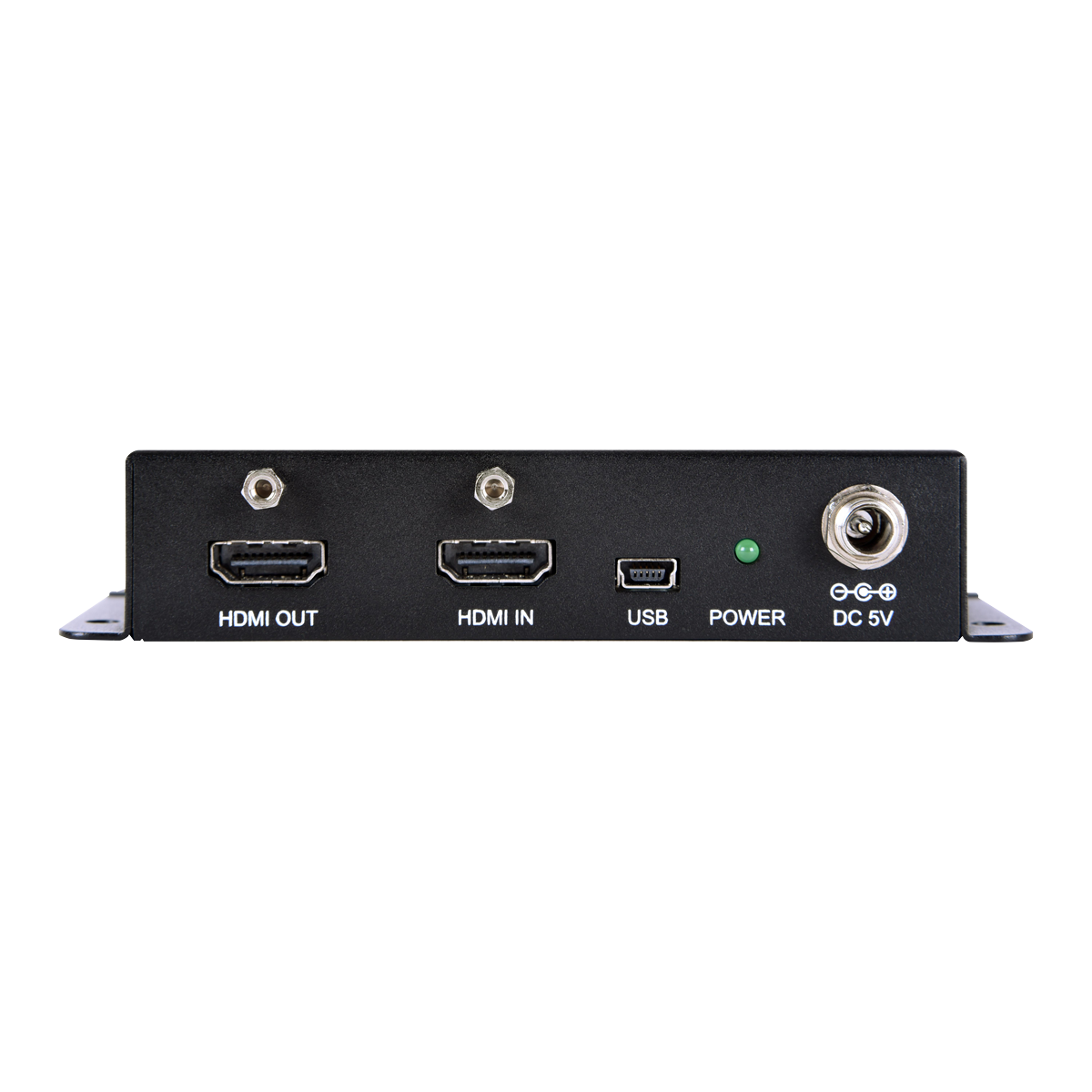

入力 HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
USB Mini-B×1
出力 HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
電源 5V/2.6A
外形寸法 128×83×25(mm/W×D×H、突起物を除く)
質量 268g
製品名、型番、JAN
製品名 CED-2M
型番 ELS-CED2MR
JANコード 4524076110136

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



ダウンロード

マニュアルは予告なく更新される場合があります。
万が一リンク切れを発見された場合はこちらからご指摘いただけると助かります。
