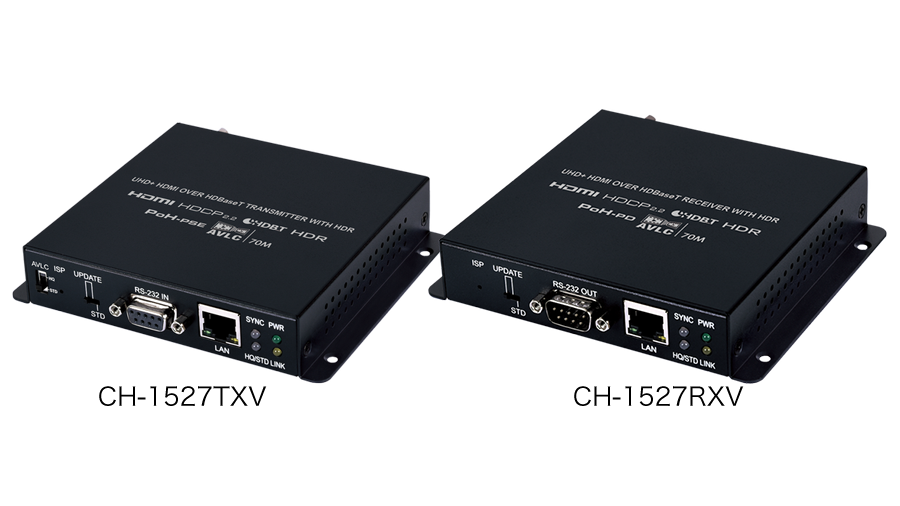

CH-1527TXV / CH-1527RXV

LANケーブルを使ってHDMIインターフェイスを最大100mまで延長可能。オフィスなどの常設施設だけでなく各種イベント等でも手軽に利用可能なPoH電源に対応。

ELSA ONLINE SHOP
  • 製品概要
  • 仕様
  • ダウンロード

製品概要

本製品は4K UHDビデオとオーディオに対応し最大100メートルまでの距離でカテゴリー5e、6または7ケーブルを1本利用して送受信するための優れたソリューションです。
本製品はHDCP2.2およびHDMI2.0規格および従来のHDCP1.xおよびHDMI1.x規格もサポートしています。 HDBase-Tの10.2Gbps帯域幅を最大限に利用することで、4K@60Hz(4:4:4/8ビット)までの4K UHD HDMIビデオソースおよび10/12ビットHDRソースの伝送が可能です。更に必要に応じてAVLC(Adaptive Visually Lossless Compression)をご利用いただくことも可能です。IR・RS-232・LAN接続など複数のデータおよび制御インターフェースも提供します。 本製品(PSE)は互換性のあるレシーバー(PD)に48V PoH(Power over HDBase-T)を提供できるため、さまざまなインストールシナリオで柔軟性を高めることができます。

  • ・UHDビデオとオーディオの送信器(TXV)および受信機(RXV)
  • ・イーサネット経由で最大100メートルの距離まで延長可能
  • ・カテゴリー5e、6または7のLANケーブルを使用
  • ・HDCP2.2およびHDMI2.0規格に準拠
  • ・4K@60Hz(4:4:4 / 8ビット)までの4K UHD HDMIビデオソースおよびHDR 10/12ビットソースの伝送が可能
  • ・AVLC(Adaptive Visually Lossless Compression)に対応
  • ・IR、RS-232、LAN接続など、複数のデータおよび制御インターフェースを利用可能
  • ・送信器(TXV)から受信機(RXV)に対して48V PoH(Power over HDBaseT)を供給することが可能
  • ・最長100mまで延長可能(カテゴリー7のLANケーブル利用時)





仕様

CH-1527TXV / CH-1527RXV 仕様諸元

CH-1527TXV

CH-1527RXV

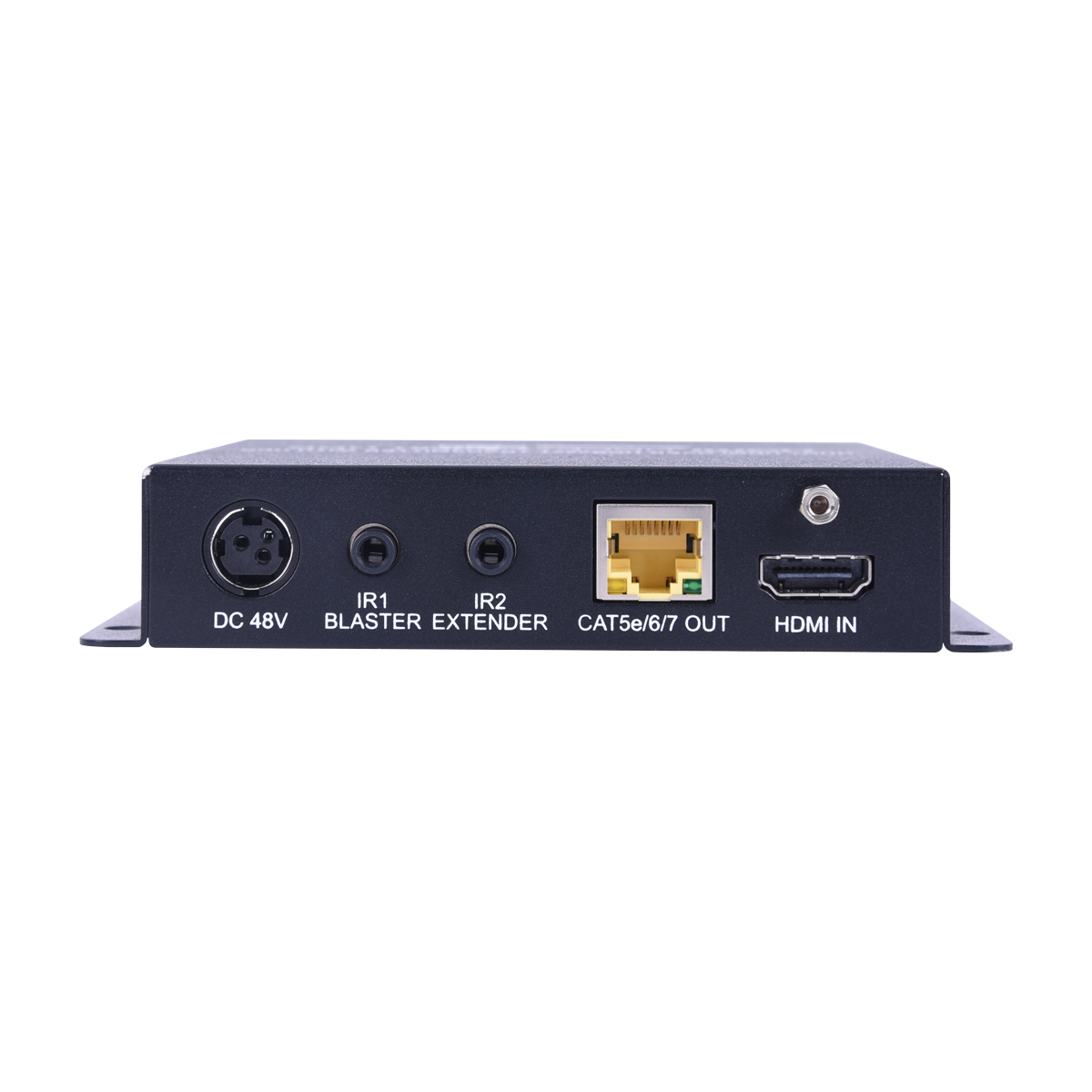

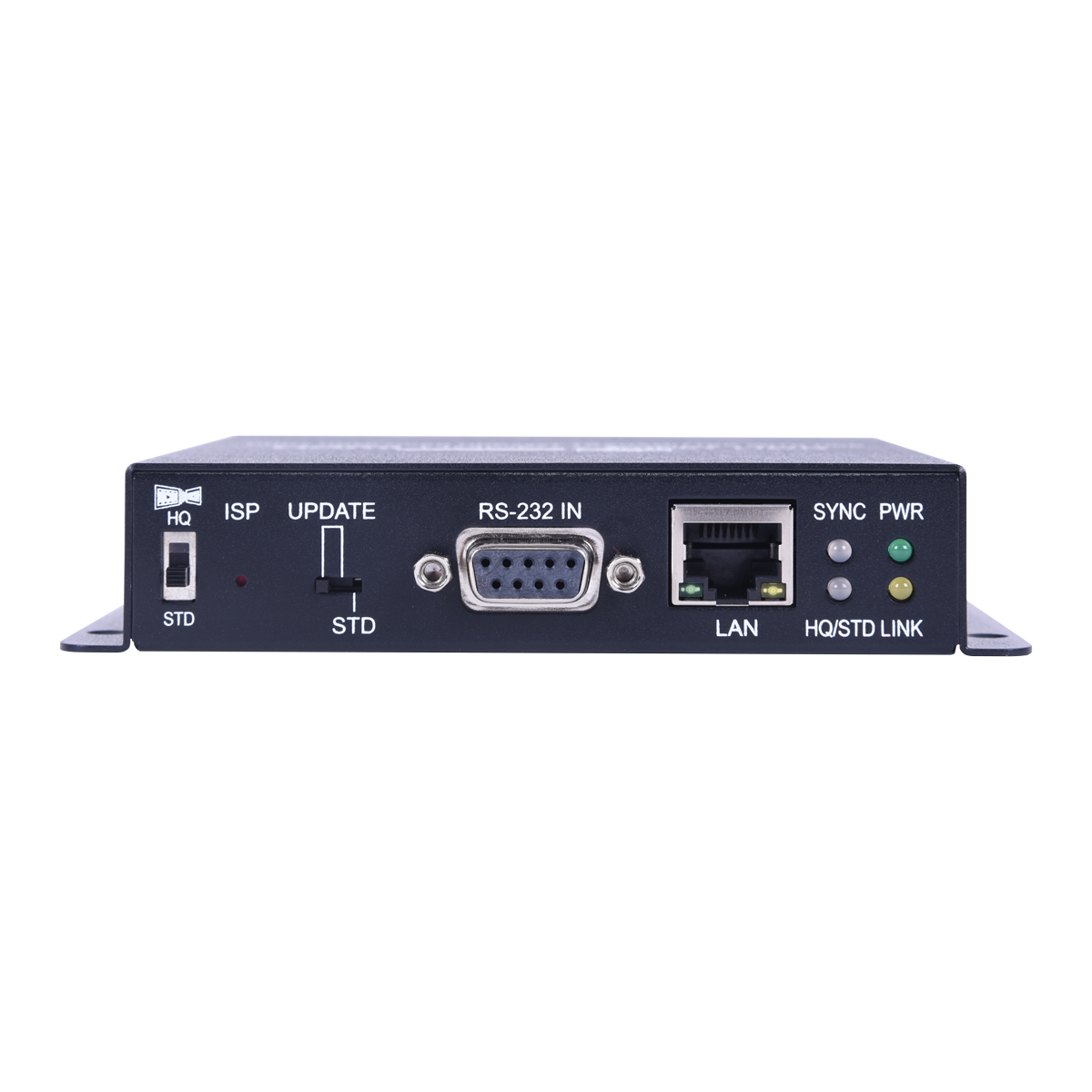

入力 HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
Φ3.5mmジャック×1(IR2赤外線レシーバー用)
DE-9×1(RS-232データ用)
RJ-45×1(LAN)
RJ-45×1(HDMIおよび優先データ用)
Φ3.5mm×1(IR1赤外線送信機用)

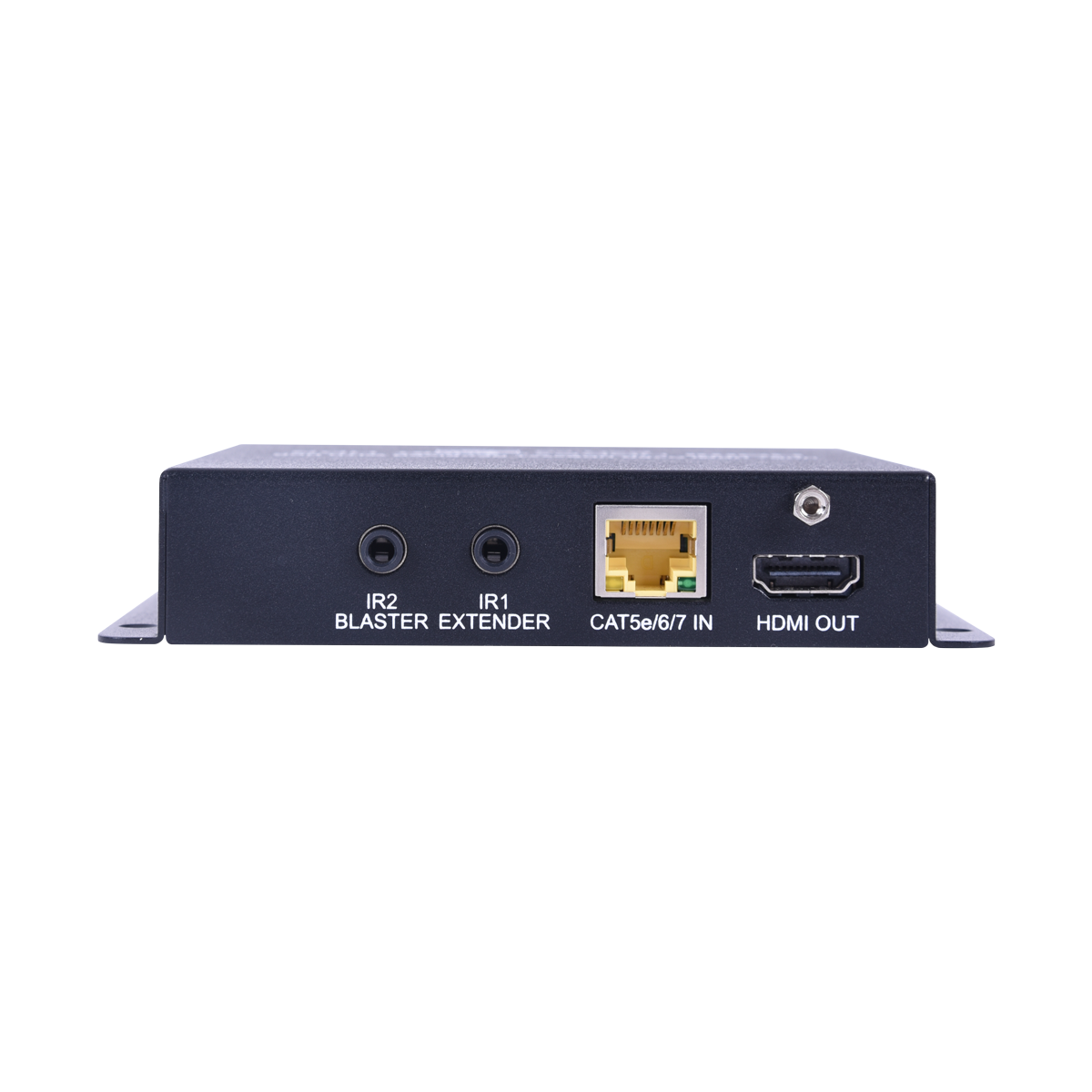

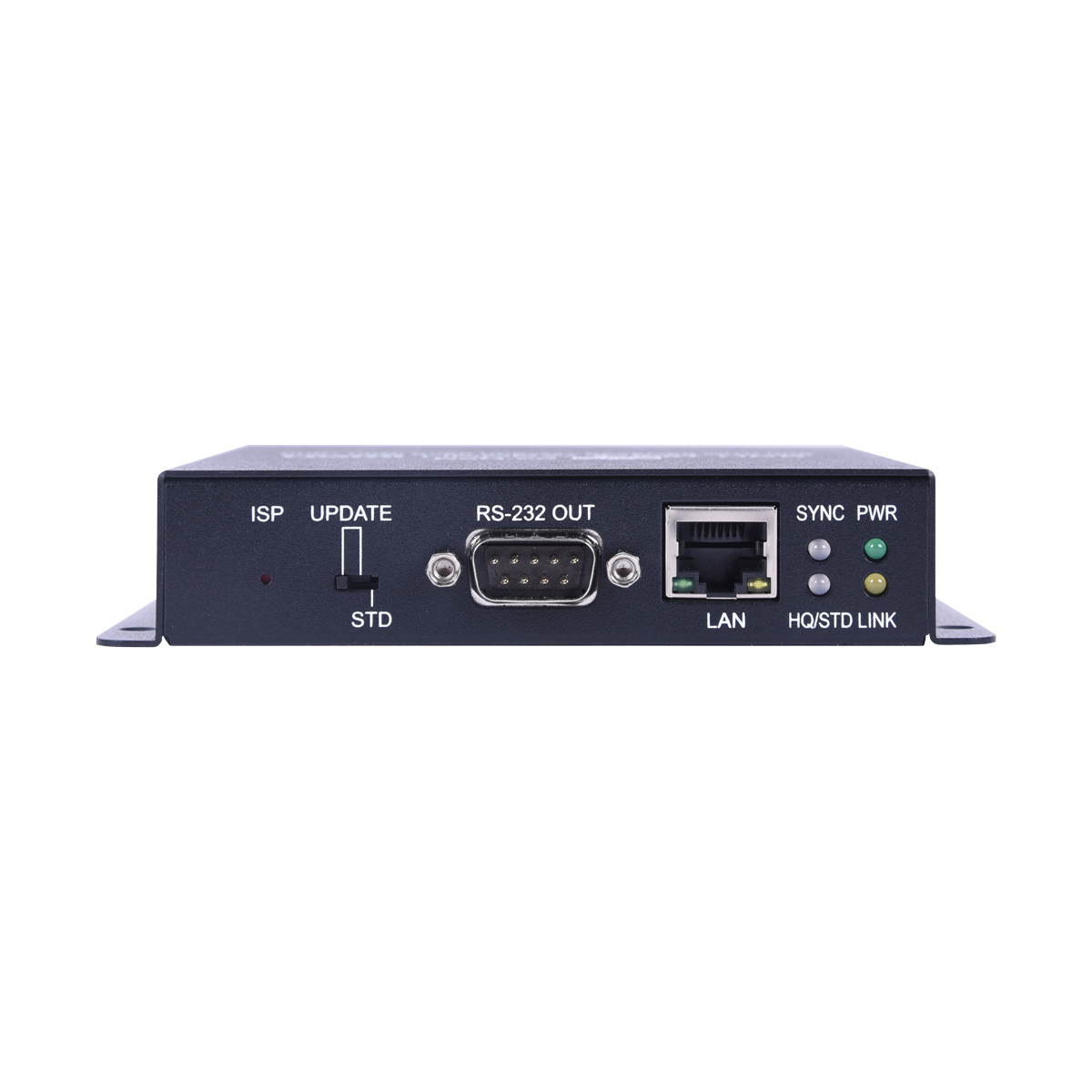

出力 RJ-45×1(HDMIおよび優先データ用)
Φ3.5mm×1(IR1赤外線送信機用)
HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
Φ3.5mmジャック×1(IR2赤外線レシーバー用)
DE-9×1(RS-232データ用)
RJ-45×1(LAN)
電源 48V/0.83A PoH供給、48V
外形寸法 128×117×25(mm/W×D×H、突起物を除く) 128×117×25(mm/W×D×H、突起物を除く)
質量 385g 386g
製品名、型番、JAN

HDBase-T送受信機セット

HDBase-T送信機

HDBase-T受信機

製品名 CH-1527TXV/CH-1527RXV セット品 CH-1527TXV CH-1527RXV
型番 ELS-CH1527TRR ELS-CH1527TXR ELS-CH1527RXR
JANコード 4524076110174 4524076110075 4524076110082

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



ダウンロード

マニュアルは予告なく更新される場合があります。
