CH-1539TXPLPD

製品情報

HDMI・DisplayPort・VGA・USB Type-Cなど様々な映像入力端子を持つ 4K UHD+対応HDBase-Tスイッチャー

ELSA ONLINE SHOP

製品概要
仕様
ダウンロード

製品概要

本製品はHDMI、DisplayPort、USB Type-C、およびVGAの映像入力を備えた4K@60Hz（4：4：4）対応のHDBase-Tスイッチャーで、ステレオ入力も標準のHDBase-Tフォーマットへ自動的に変換し、互換性を保ちます。

HDMI、DisplayPort、およびUSB-Cからの入力は最大4K@60Hz（4：4：4、8ビット）の解像度をサポートし、VGAからの入力は最大WUXGA（RB）の解像度をサポートします。3.5mmオーディオ入力を使用すると、ステレオオーディオをVGAソースに埋め込むことも可能です。 HDBase-Tの10.2Gbps帯域幅を有効に活用することで最大4K@60Hz（4：4：4、8ビット）までの高帯域幅4K UHD HDMIビデオソースをサポートし、必要に応じて自動的に1080pに変換されます。

入力信号に基づく自動切り替えやホットプラグ検出などの信号管理機能により、ハンズフリー操作が可能です。 EDID管理、HDCP管理、基本的な信号イベント自動化（カスタマイズされたCECコマンドをディスプレイに自動的に送信可能）などの追加機能もご利用いただけます。またUSB Type-C入力は接続したデバイスへ最大60Wまでの電力を供給可能、更にHDBase-T出力は互換性のあるレシーバーへ電力を供給するPoH（Power over HDBase-T）に対応しており設置の柔軟性を更に高めます。コントロールは、フロントパネルボタン、WebGUI、Telnet、およびRS-232から可能です。

・4K（4：4：4 / 8ビット）＠60Hz対応HDMI / DisplayPort / VGA / USB Type-C to HDBaseTスイッチャー
・ステレオ音声付きのHDMI / DisplayPort / VGA / USB Type-Cの信号を標準的なHDBaseT形式に変換します
・必要に応じて自動的に1080pに変換します
・入力信号に基づいた自動切り替えに対応
・ホットプラグ検出機能
・EDID管理、HDCP管理、基本的な信号イベント自動化※などの追加機能も利用可能
　（※カスタマイズされたCECコマンドをディスプレイへ自動的に送信）
・USB Type-C端子：接続されたデバイスに電力を供給可能（最大60Wまで）
・HDBase-T出力:互換性のあるレシーバーへの電力供給するPoH（Power over HDBase-T）が可能

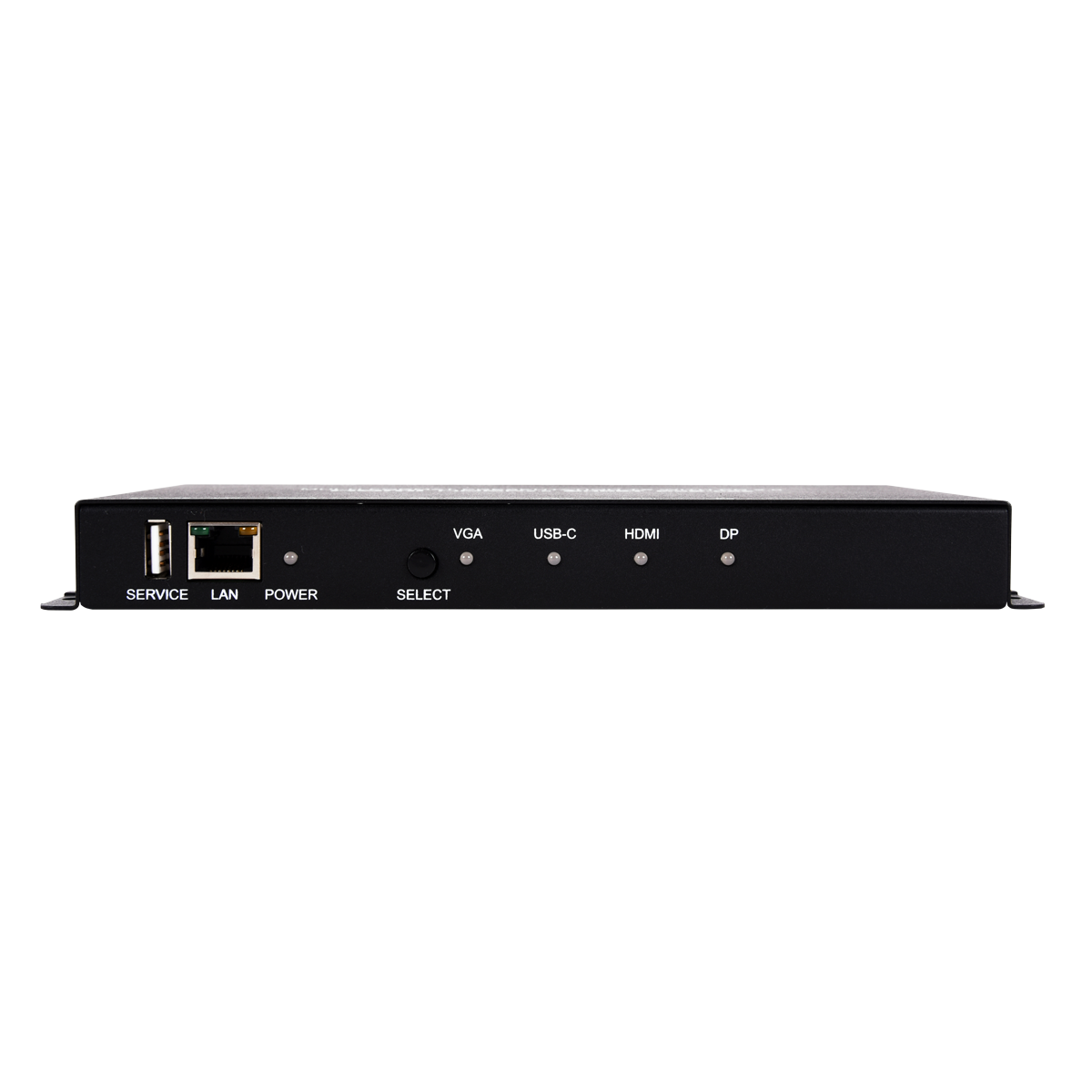

・フロントパネルボタン、WebGUI、TelnetおよびRS-232を介してコントロール
・最長100mまで延長可能（カテゴリー7のLANケーブル利用時）
※本製品はCH-1527RXVとの組み合わせを推奨します。

仕様

CH-1539TXPLPD 仕様諸元

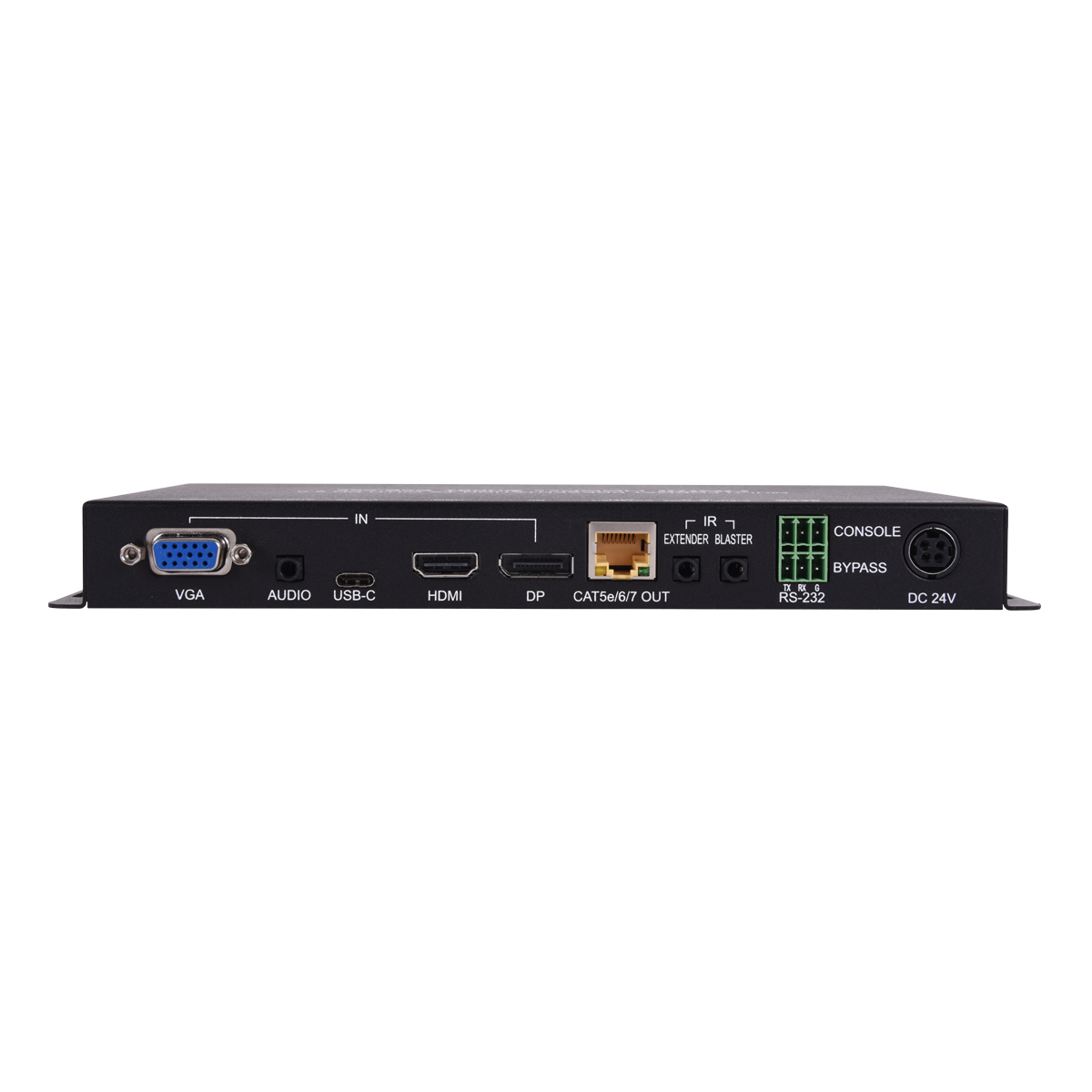

入力	HDMI×1（非圧縮オーディオ・ビデオおよびデータ） DisplayPort×1（非圧縮オーディオ・ビデオ） USB Type-C×1 Φ3.5mmジャック（ステレオ） VGA×1（HD-Sub15ピン）
出力	RJ-45×1
電源	24V/3.75A
外形寸法	231×108×25（mm／W×D×H、突起物を除く）
質量	657g

製品名、型番、JAN

製品名	CH-1539TXPLPD
型番	ELS-CH1539TXR
JANコード	4524076110044

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。

ダウンロード

マニュアルは予告なく更新される場合があります。
万が一リンク切れを発見された場合はこちらからご指摘いただけると助かります。
