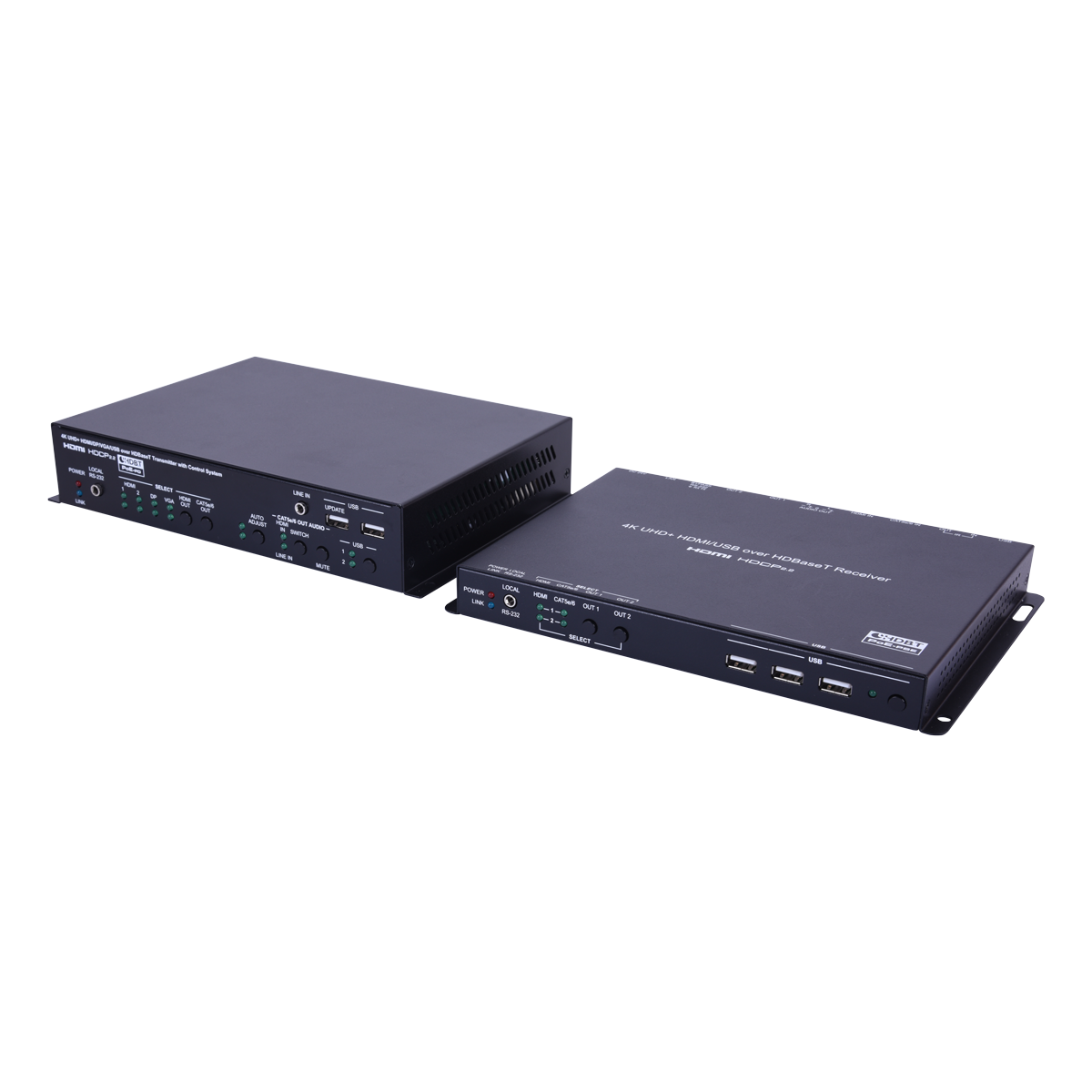

CH-2603TX / CH-2603RX

LANケーブルを使ってHDMIインターフェイスを最大100mまで延長可能。オフィスなどの常設施設だけでなく各種イベント等でも手軽に利用可能なPoH電源に対応。

ELSA ONLINE SHOP
  • 製品概要
  • 仕様
  • ダウンロード

製品概要

本製品は、様々な入出力に対応し幅広い方法で柔軟な制御を可能にするように設計されたHDBase-T 2.0対応の送受信機です。最も一般的な3つのビデオ入力インターフェイス(HDMI、DisplayPort、およびVGA w /ステレオオーディオ)のインターフェイスを搭載し、究極のソース互換性と柔軟性を提供します。 HDMIおよびDisplayPort入力は最大4K@60Hz(4:4:4/8ビット)の解像度/タイミングをサポートしています。選択したソース(ビデオとオーディオ)は、双方向イーサネット、RS-232、USB、およびIRとともにカテゴリー6または7のLANケーブルで最大100メートル(4K @ 60Hz)まで延長が可能です。本製品が持つマトリックス機能により、ローカルHDMI出力を介した出力用に独立したソースを選択することもできます。オプションの48V / 5Vファンタム電源サポートを備えた付属のマイク入力は、DSPミキサーに直接供給され、ライブボイスオーバーや即席のカラオケセッションでの強力なプレゼンテーションを可能にします。

本製品を相互にペアリングすると、最大3つの切り替え可能なUSB 2.0ホスト(タイプB)接続を使用でき(トランスミッターに2つ、レシーバーに1つ)、最大6つのUSB 2.0(タイプA)デバイスポートを接続することが可能です(マルチソース、双方向、および柔軟性の高いKVM構成の場合(送信機に3つ、受信機に3つ)(注:一度にアクティブにできるUSBホストは1つだけです)。また本製品はリモートコントロールキーパッドのインターフェイス、またはトリガーインターフェイスも提供します。これらは会議室や教室などの表彰台やテーブルに簡単に設置することが可能です。

また、本製品のTXRモデルは、標準の電源を使用してローカルで給電することも、互換性のあるレシーバー(PSE)が提供する48V PoH(Power over HDBase-T)から給電することもできるため、さまざまな設置シナリオで柔軟性を高めることができます。本製品はフロントパネル、WebGUI、Telnet、トリガー、およびRS-232を介して制御することができます。

  • ・HDBase-T2.0規格に準拠した送信機(TX)および受信機(RX)
  • ・ステレオ音声付きのHDMI、DisplayPortおよびVGAの伝送が可能
  • ・HDMIおよびDisplayPort入力は最大4K@60Hz(4:4:4 / 8ビット)の解像度/タイミングをサポート
  • ・双方向イーサネット、RS-232、USBおよびIRなども同時に伝送
  • ・カテゴリー6または7のLANケーブルを利用して最大100メートル(4K@60Hz)までの通信に対応
  • ・マトリックス機能を利用するとローカルHDMI出力を介した出力用に独立したソースが選択可能
  • ・最大3つの切り替え可能なUSB2.0ホスト(タイプB)接続を使用可能(送信×2、受信×1)
  • ・最大6つのUSB2.0(タイプA)デバイスポートに接続可能(注:一度にアクティブにできるUSBホストは1つだけです)
  • ・リモートコントロールキーパッドのインターフェイスまたはトリガーインターフェイスも提供
  • ・標準の電源を使用したローカル給電と互換性のある受信機が提供する48V PoH(Power over HDBaseT)給電に対応
  • ・フロントパネルコントロール、WebGUI、Telnet、トリガー、およびRS-232を介した制御に対応
  • ・最長100mまで延長可能(カテゴリー7のLANケーブル利用を推奨)



仕様

CH-2603TXR / CH-2603RXR 仕様諸元

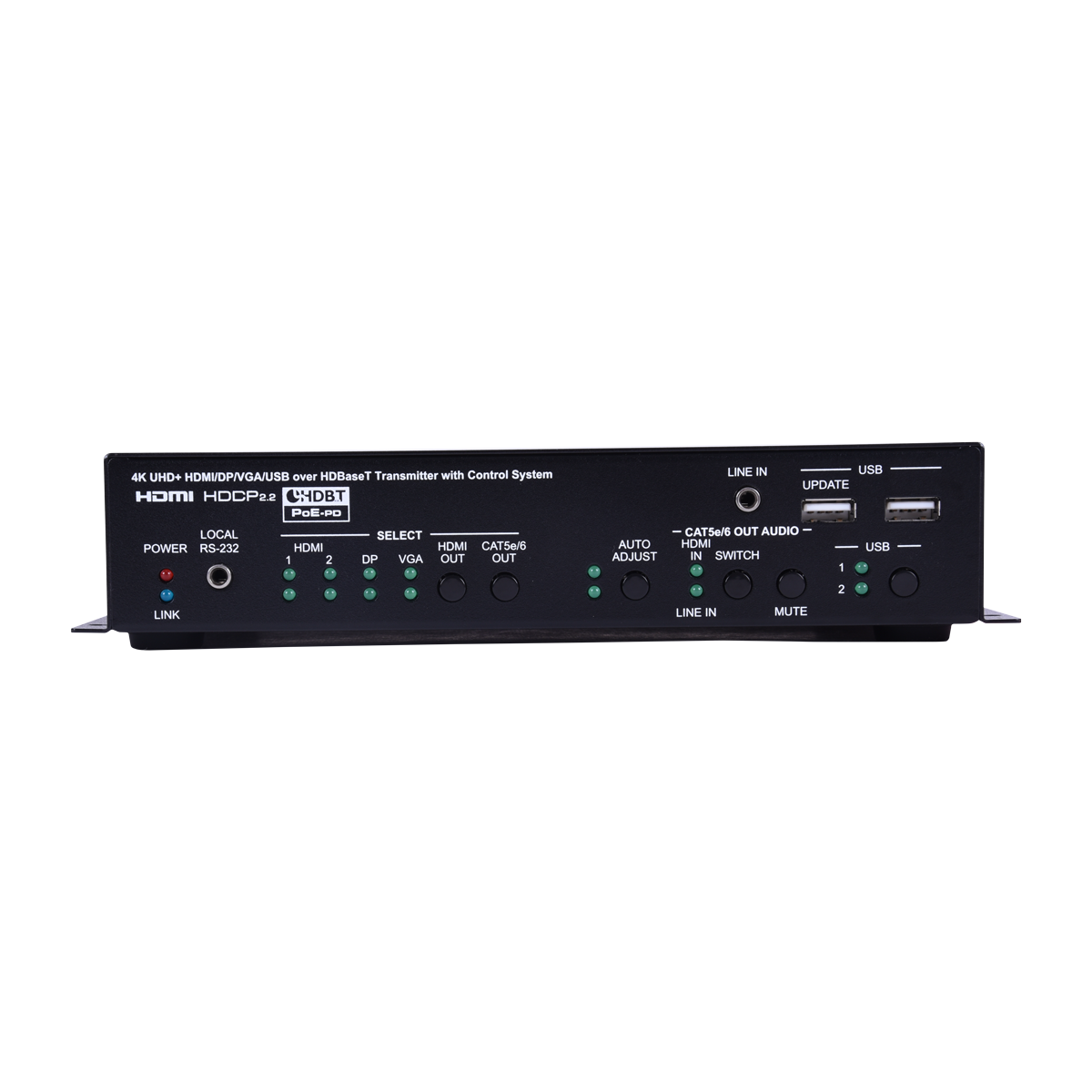

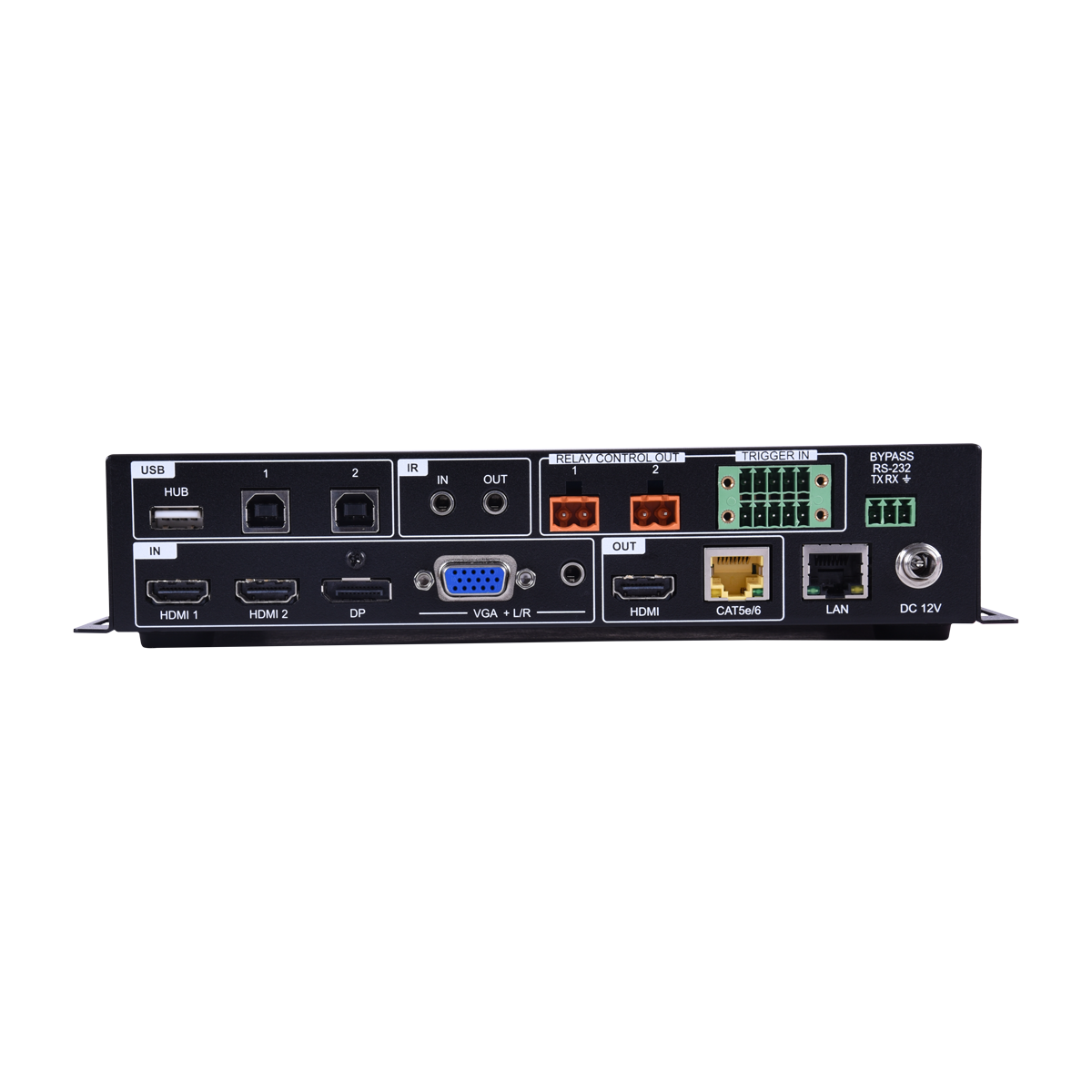

CH-2603TXR

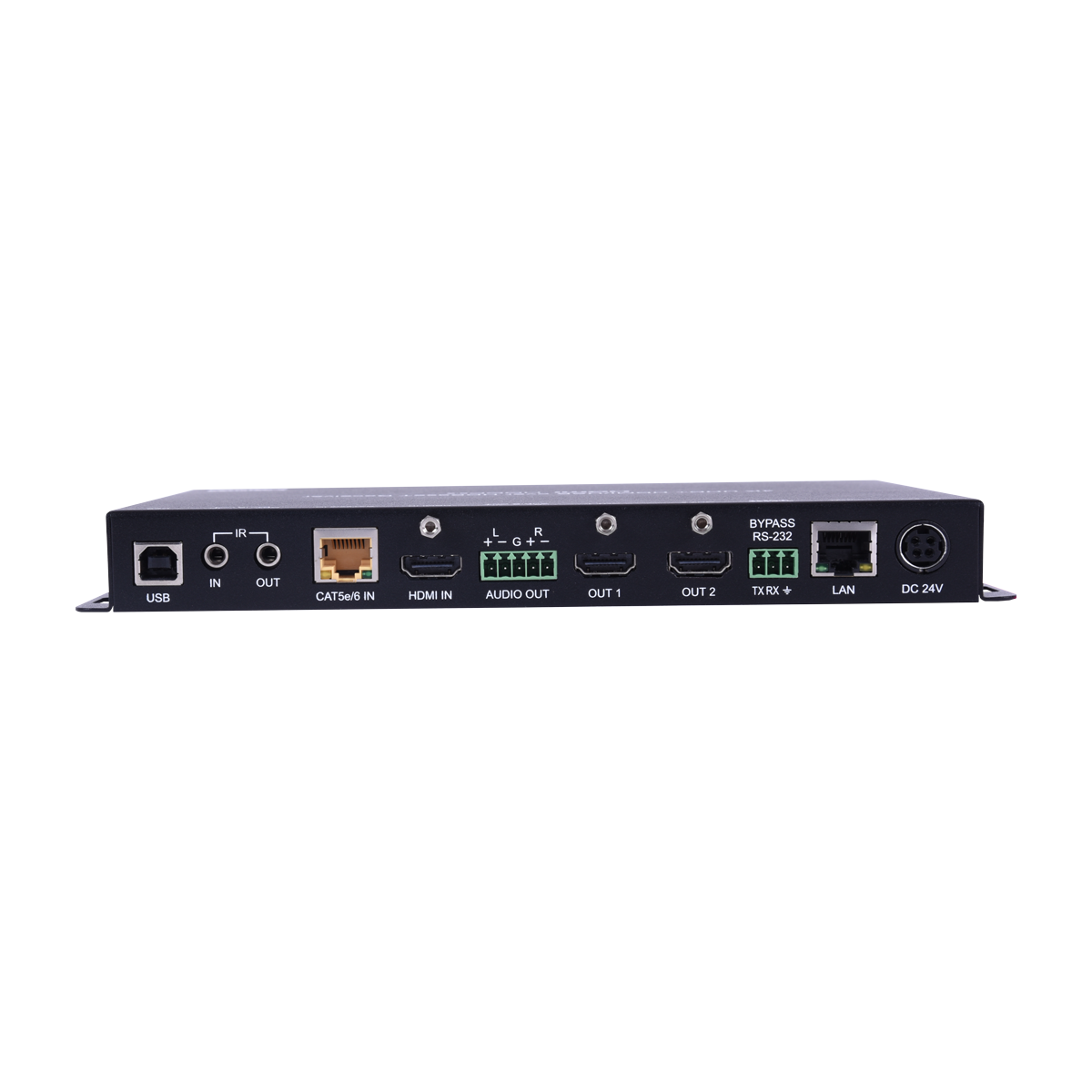

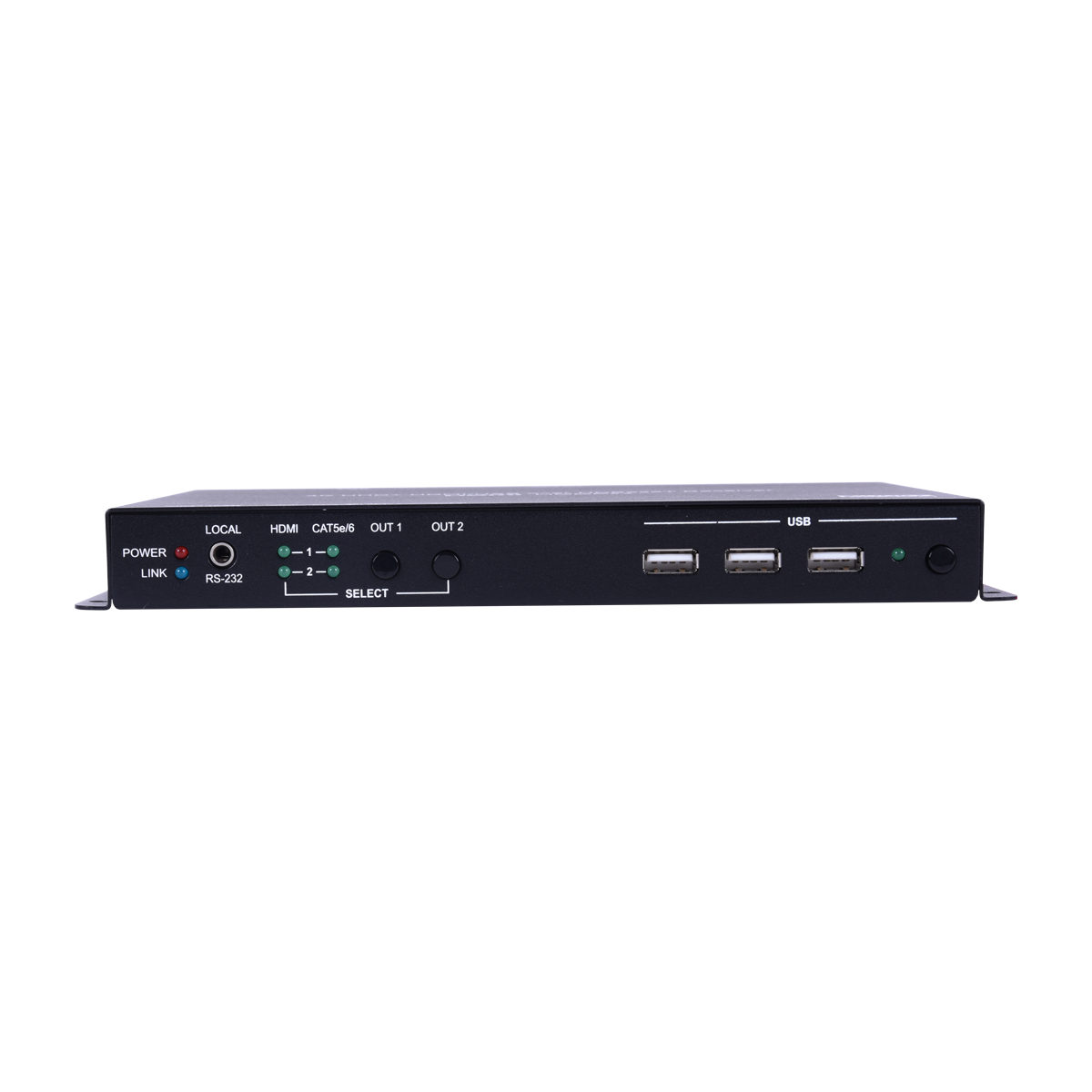

CH-2603RXR

入力 HDMI×2(非圧縮オーディオ・ビデオおよびデータ)
DisplayPort×1(非圧縮オーディオ・ビデオおよびデータ)
VGA(HD-15ピン)×1
USB2.0 Type-B×2
Φ6.3mmマイク×1
Φ3.5mmオーディオ(ステレオ)×1
Φ3.5mm(RS-232)×1
Φ3.5mm(IRレシーバー)×1
5ピンターミナル×1(ステレオ/バランス)
RJ-45×1
10ピンターミナル×1(トリガー)
HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
RJ-45×1
USB2.0 Type-B×1
Φ3.5mmジャック(IR受信用)×1
Φ3.5mmジャック(RS-232)
出力 HDMI×1(非圧縮オーディオ・ビデオおよびデータ)
RJ45×1
USB2.0 Type-A×3
Φ3.5mm(IR送信用)×1
1ピンターミナルブロック×3(RS-232)
HDMI×2(非圧縮オーディオ・ビデオおよびデータ)
5ピンターミナル×1(ステレオ/バランス)
Φ3.5mm(IR送信用)×1
USB2.0 Type-A×3
1ピンターミナルブロック×3(RS-232)
RJ-45×1
電源 PoH給電/48V 24V/3.75A
外形寸法 231×163×49(mm/W×D×H、突起物を除く) 231×163×25(mm/W×D×H、突起物を除く)
質量 960g 895g
製品名、型番、JAN

HDBase-T送受信機セット

HDBase-T送信機

HDBase-T受信機

製品名 CH-2603TX/CH-2603RXセット品 CH-2603TXR CH-2603RXR
型番 ELS-CH2603TRR ELS-CH2603TXR ELS-CH2603RXR
JANコード 4524076110167 4524076110051 4524076110068

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



CH-2603TX: ダウンロード

CH-2603RX: ダウンロード

マニュアルは予告なく更新される場合があります。
