CPLUS-V4H4H

4K UHD対応 HDMIマトリクススイッチャー

ELSA ONLINE SHOP
  • 製品概要
  • 仕様
  • ダウンロード

製品概要

本製品は、最大4本の18Gbps HDMI入力信号を4基の18Gbps HDMI出力へルーティング可能な4×4 HDMIマトリックススイッチャーです。 4K@60Hz(4:4:4)、16ビットディープカラー、HDR(ハイダイナミックレンジ)、HDオーディオフォーマット、およびHDMI 2.0仕様で定義されているその他の機能をサポートし、複数のEDIDを使い分けることも可能です。

  • ・入力4×出力4のHDMIマトリックススイッチャー
  • ・最大4本の18Gbps HDMI入力信号を4基の18Gbps HDMI出力へルーティング可能
  • ・4K@60Hz(4:4:4)、16ビットディープカラー、HDR(ハイダイナミックレンジ)、HDオーディオフォーマット、およびHDMI 2.0仕様で定義されているその他の機能をサポート
  • ・あらかじめ定義した4つのEDIDまたは表示機器からのパススルーが可能

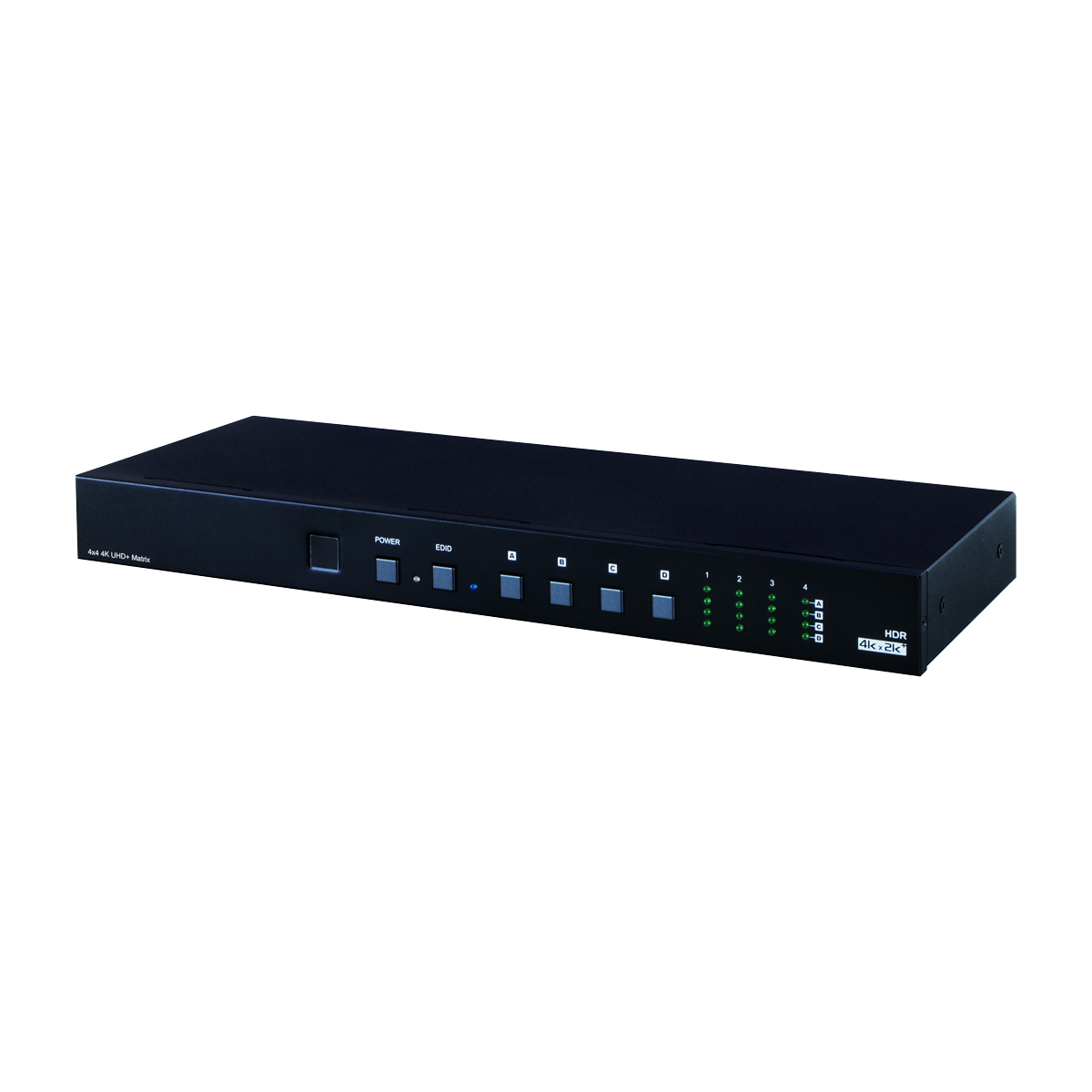

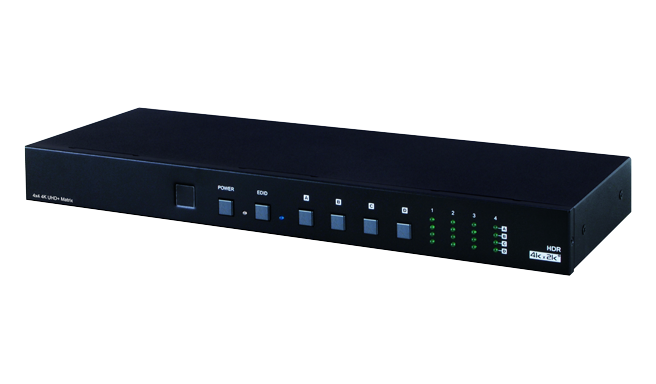

  • ・フロントパネル、RS-232、Telnet、WebGUI、およびIRからのコントロールに対応

仕様

CPLUS-V4H4H 仕様諸元

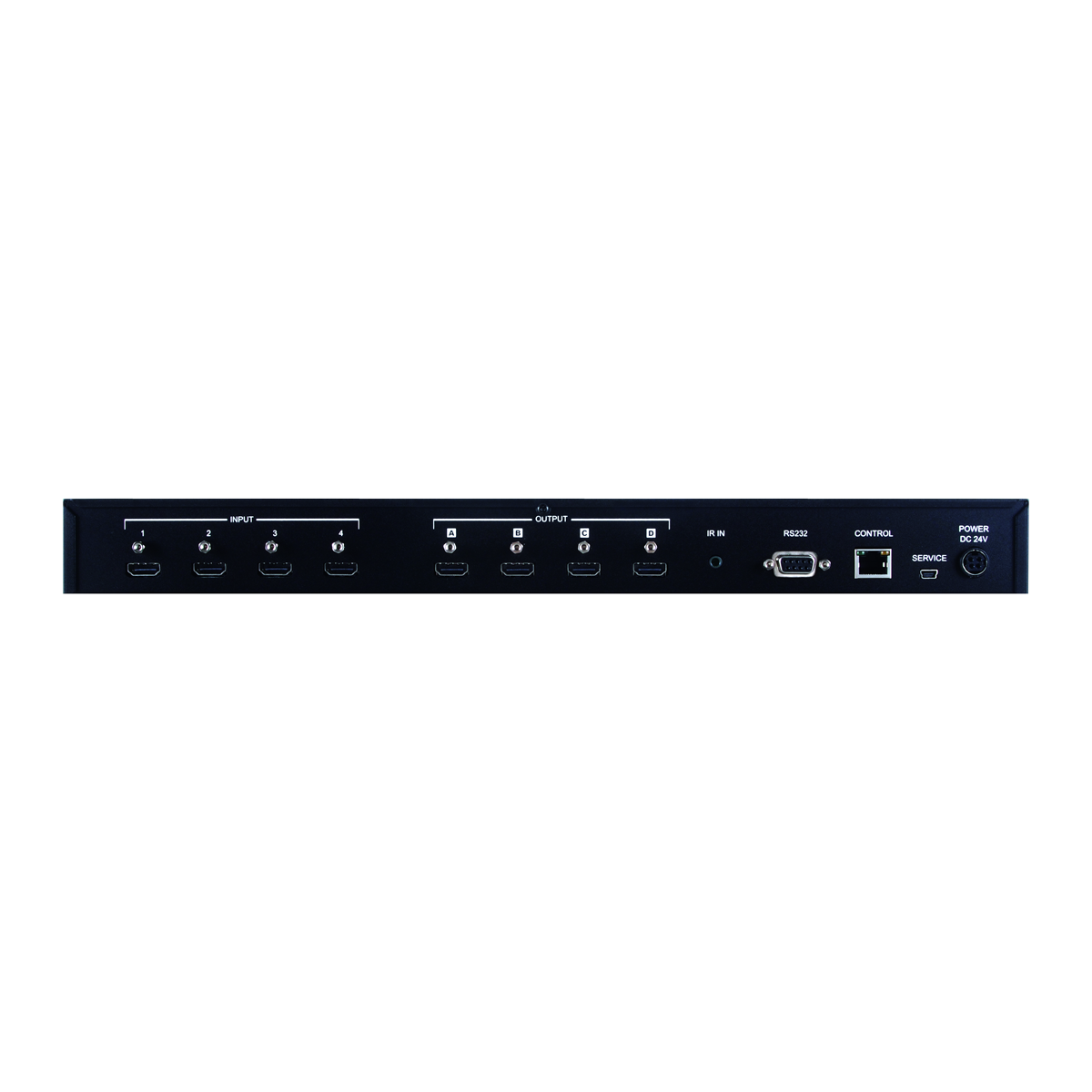

入力 HDMI×4(非圧縮オーディオ・ビデオおよびデータ)
Φ3.5mmジャック(IRレシーバー)
USB Mini-B×1
D-Sub 9ピン(RS-232)
RJ-45×1(IPコントロール)
出力 HDMI×4(非圧縮オーディオ・ビデオおよびデータ)
電源 24V/2.7A
外形寸法 436×167×48(mm/W×D×H、突起物を除く)
質量 2068g
製品名、型番、JAN
製品名 CPLUS-V4H4H
型番 ELS-CP4H4HR
JANコード 4524076110105

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



ダウンロード

マニュアルは予告なく更新される場合があります。
万が一リンク切れを発見された場合はこちらからご指摘いただけると助かります。
