CPLUS-VHH

4K UHD対応 HDMIエンハンサー

ELSA ONLINE SHOP
  • 製品概要
  • 仕様
  • ダウンロード

製品概要

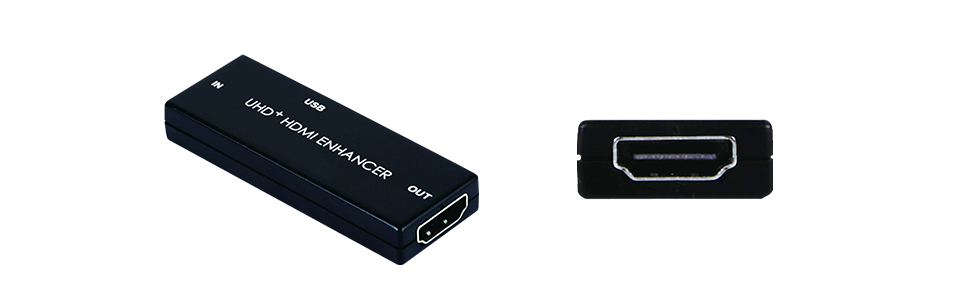

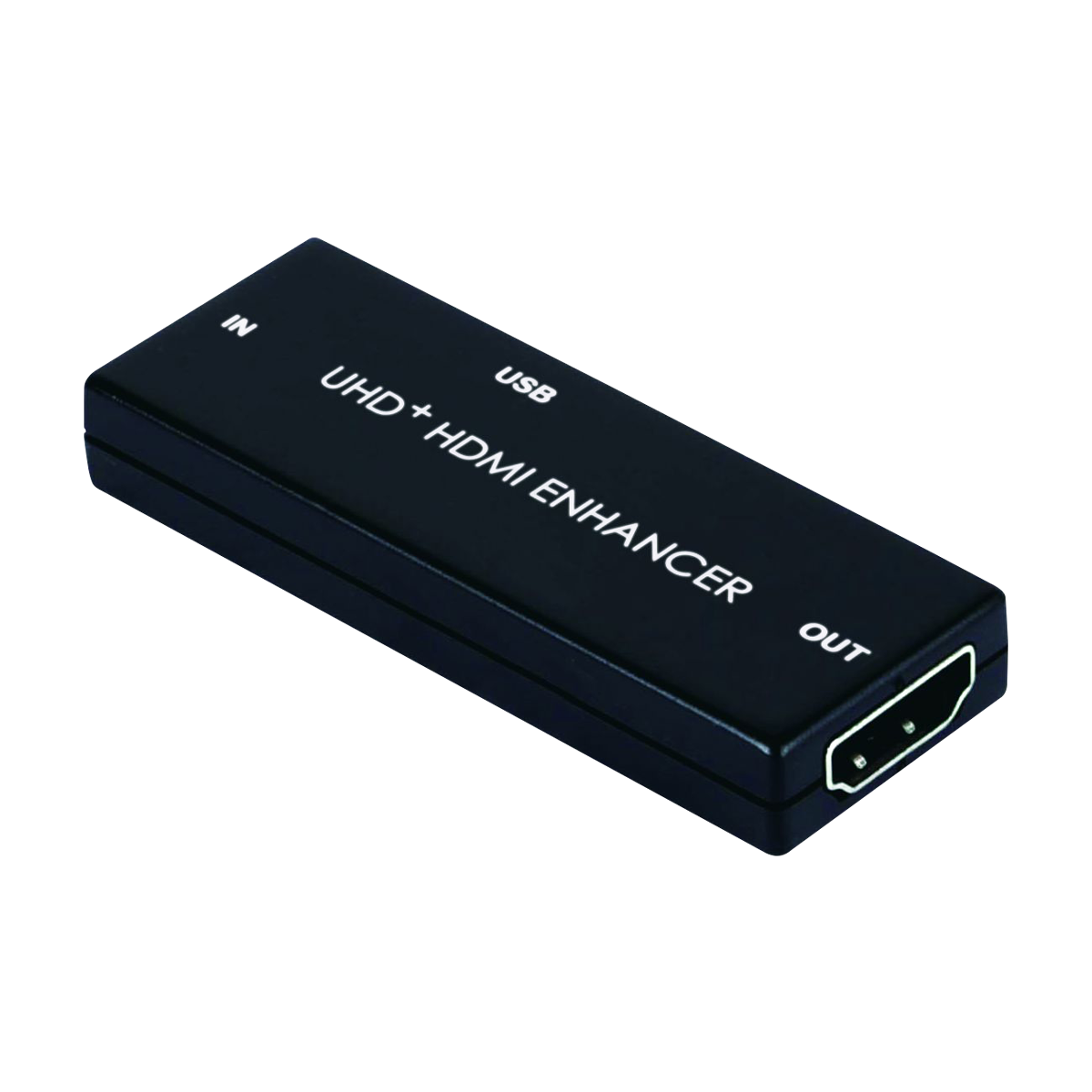

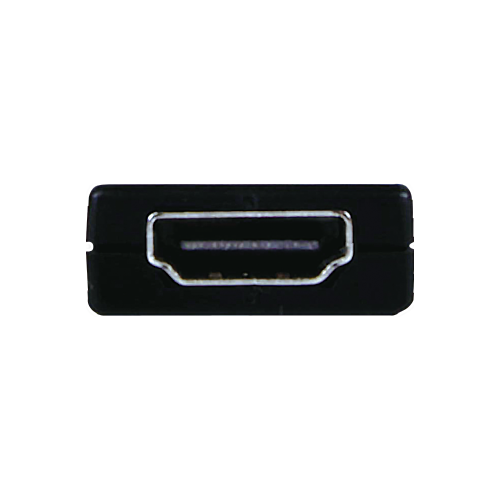

本製品は、4K UHDに対応するHDMIエンハンサーです。本製品を接続ケーブルの中間に挟み込むだけで高帯域幅のHDMI信号を強化・安定させながら外部電源を必要とせずに複数のHDMIケーブルを使用して長距離をよりクリーンに伝送する事が出来ます。 4K信号はケーブルセグメントごとに最大5Mの距離まで延長可能で、最大4段のカスケード接続をサポートします。

本製品は標準のHDMI信号に付随する5Vから電力を供給可能ですが、カスケード時など必要な場合には追加でUSBによる外部からの5V給電も可能です。本製品はHDCP 2.2およびHDMI 2.0規格に準拠しているだけでなく、従来のHDCP1.xおよびHDMI1.x規格もサポートしています。 4K@60Hz(4:4:4 / 8ビット)までのHDR 10/12ビット4K UHDビデオソース対応しており、最大8チャネルのLPCMデジタルオーディオとビットストリームおよびHDビットストリームオーディオ形式をサポートしています。

  • ・18Gbps 4K HDR UHD信号をサポート
  • ・HDCP1.xおよび2.2に準拠
  • ・最大4096×2160@60Hz(4:4:4 / 8ビット)UHDに対応
  • ・1080p@60Hzまでの12ビットディープカラーをサポート
  • ・LPCM(最大8チャネル)、ビットストリーム、HDビットストリームなどパススルーをサポート
  • ・CECおよびARCバイパスをサポート
  • ・リタイミング機能により送信用のクリーンな再生信号を提供
  • ・マイクロUSBによる外部5V電源を利用可能(オプション)
  • ・最大4層(=5つのケーブルセグメント)のカスケード接続をサポート
  •    ※カスケード接続するときは最初と最後のユニットでパワーインジェクションを使用することを強くお勧めします
  • ・コンパクトデザイン
  •    ※カスケード接続する際には、出来る限り高品質のHDMIケーブルを使用してください。
  •     ケーブルの品質に問題があると、カスケード段数が制限される場合があります。



仕様

CPLUS-VHH 仕様諸元
入力 HDMI×1
出力 HDMI×1
電源 5V/1.2A(USB)
外形寸法 65×24×10(mm/W×D×H、突起物を除く)
質量 15g
製品名、型番、JAN
製品名 CPLUS-VHH
型番 ELS-CPVHHR
JANコード 4524076110150

ダウンロード

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



ダウンロード

マニュアルは予告なく更新される場合があります。
