Datapath ActiveSQX2

製品情報

スケーラブルなIPエンコード&デコードカード

製品概要

製品概要

スケーラブルなIPエンコード/デコード

現在、ほとんどのプロフェッショナルAVソリューションは、低遅延かつ高品質なコンテンツ配信を
実現するためにIPネットワークを活用しています。多くの場合、ネットワークを介して配信するための
コンテンツエンコードと、ローカルでの表示・監視・制御を行うためのIPソースデコードの両方を
同時に行うことが求められます。

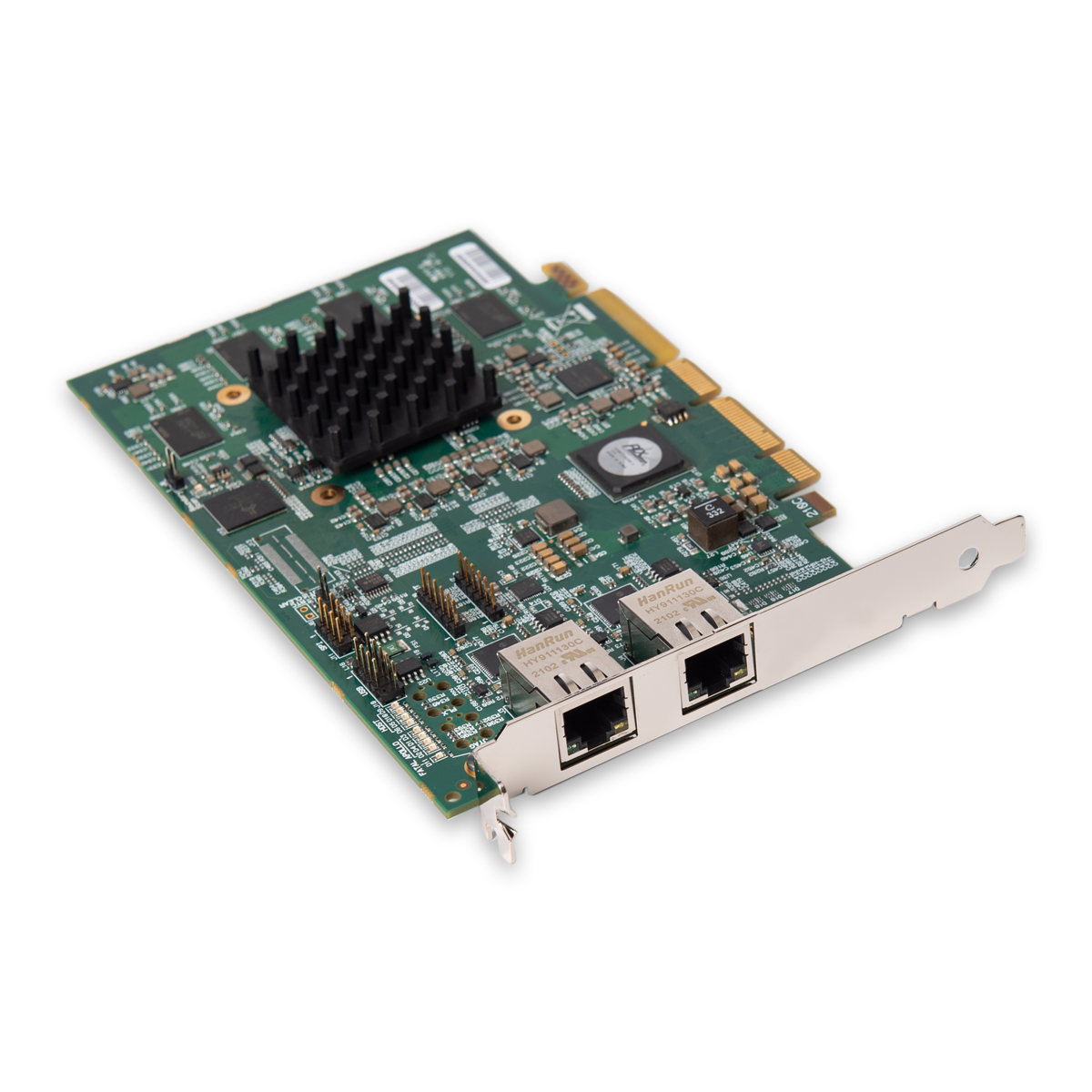

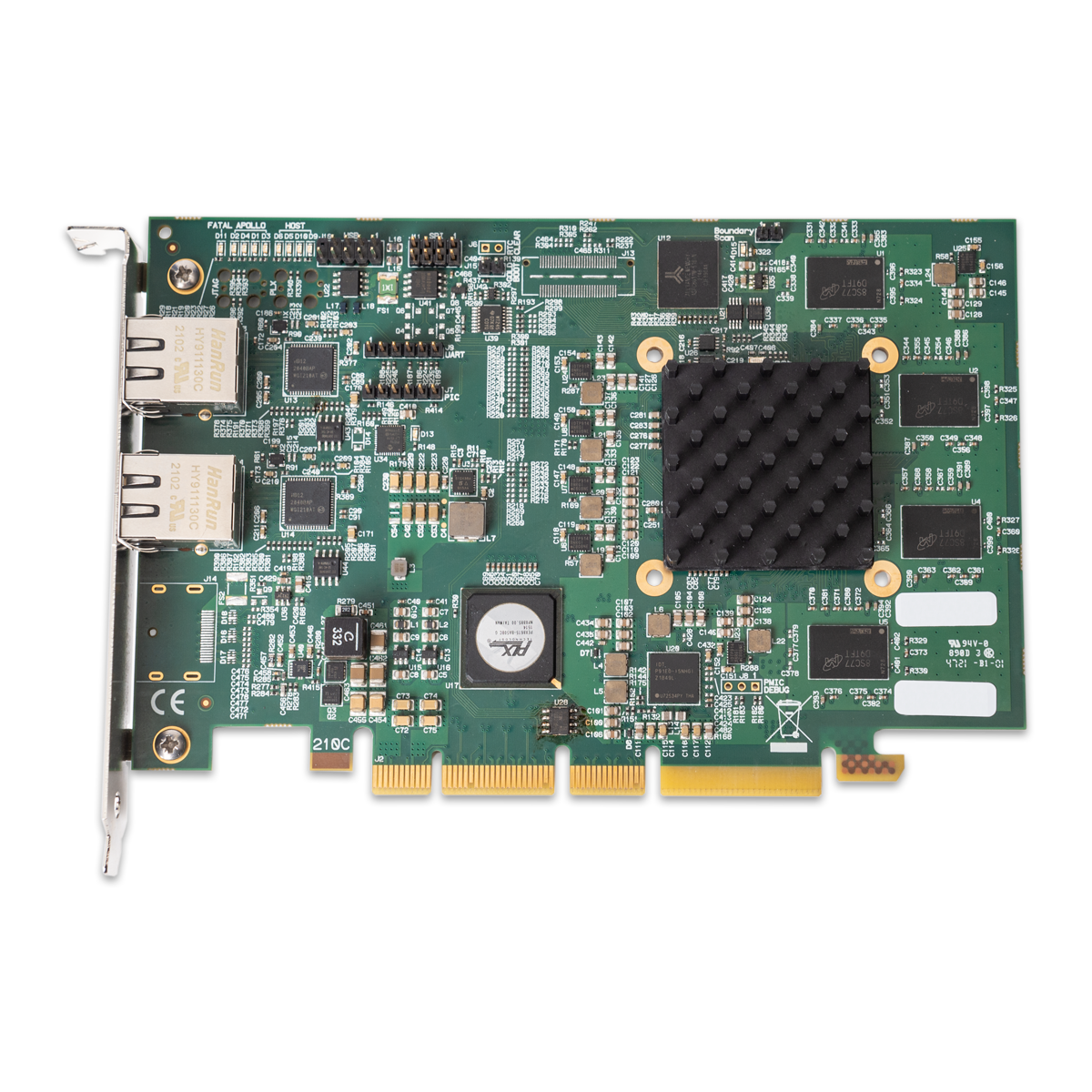

Datapath ActiveSQX2は、スケーラブルなIPエンコード／デコードを実現するPCI Express対応拡張カードです。
h264およびh265ストリームを受信・デコードし、ビデオウォール上に表示する専用処理プラットフォームとして
機能します。また、キャプチャした映像をネットワーク上へエンコード配信し、他の拠点でデコード・表示する
ことも可能です。

エンコードとデコードの複数同時実行に対応

本製品は専用プロセッサを搭載しており、メインCPUへの負荷を大幅に軽減します。これにより1台のシステム内に
複数枚の本製品を搭載することが可能になり、大量の映像ストリームを同時にエンコードおよびデコードすることが
可能です。

大規模環境でも安定したエンコード／デコード処理を実現

本製品はネットワークを介してローカルソースを遠隔表示・監視・統合する場合や、IPソースとローカルソースを
同時に表示する場合など、あらゆる運用において高い信頼性を発揮します。
スケーラブルな構成で安定したエンコードおよびデコード処理を実現する統合プラットフォームです。

SQXで実現するシンプルなストリーミング

Datapath独自のSQXテクノロジーは、大量のHDストリームに対応するスケーラブルなエンコード／デコード機能を
提供し、業界標準の映像圧縮およびストリーミング規格に完全準拠しています。
さらに本製品はグラフィックスカードやDatapath Visionシリーズなどのキャプチャカードと組み合わせて
使用することで、ミッションクリティカルな環境においても強力なIPストリーム処理を実現します。

仕様

製品名	Datapath ActiveSQX2
製品型番	ED-ASQX2
ボードフォーマット	PCI Express 2.0 x4

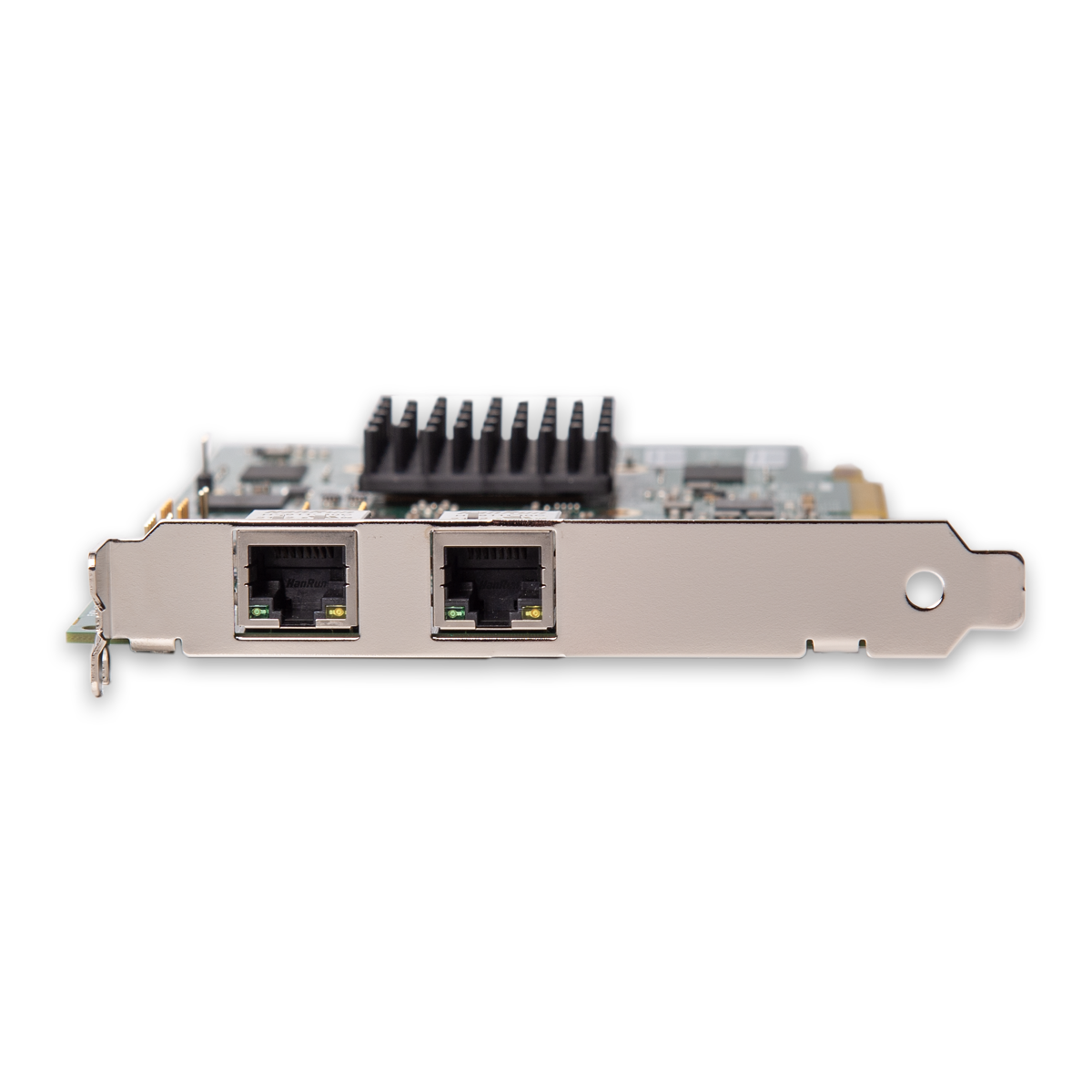

コネクタ	RJ-45 x2
イーサネット	デュアル1000BASE-Tイーサネットポート（DHCP、固定IPの両方におけるIPv4、IPv6サポート）
DMAエンジン	フルスキャッター/ギャザー対応の物理/仮想メモリバッファへのDirect DMA DMA帯域幅：最大1.3GB/s
スケーリング	DMA転送前のハードウェアダウンスケーリング DMA転送後のアップスケーリング用1:1転送
カルーセル	IPウィンドウカルーセルをサポートハードウェアベースのIPデコードのプリバッファリングによりスムーズな再生が可能
ストリーミング方式	マルチキャスト*＆ユニキャストサポート
ストリーミングコーデック	H.264（MPEG-4 Part 10 AVC）、VC-1、MPEG-2 Part 2、MJPEG、H.265
ストリーミングコンテナ	MPEG-4 Part 1、MPEG-2 TS、WMV、MOV
ストリーミングプロトコル	HTTP、RTSP、RTP、UDP
同時エンコード可能最大ストリーム数	3840x2160p@30fps x2 / 1920x1080p@60fps x6 / 1920x1080p@30fps x12
同時デコード可能最大ストリーム数	3840x2160p@60fps x1 / 3840x2160p@30fps x3 / 1920x1080p@60fps x6 / 1920x1080p@30fps x12 / 1920x1080i@30fps x10 / 720x480i@30fps x50
デインターレース	サポート
ストリーム認証	ベーシック＆ダイジェストストリーム認証
ビデオキャプチャメモリ	4GB
H.265 プロファイル	メイン（Version 1）
H.264 プロファイル	制約付きベースラインプロファイル（CBP） / メインプロファイル（MP） / ハイプロファイル（HiP）
H.264 レベル	Level 3 / 3..1 / 4 / 4.1 / 4.2 / 5 / 5.1 / 5.2
カラーフォーマット	NV12 4:2:0（MP） / ハイプロファイル（HiP）
外形寸法	167 x 111mm
最大消費電力	15W
動作温度	0～35℃
保管温度	-20～70℃
相対湿度	5～90%（結露なきこと）

*マルチキャストはAetriaシステムでのみ利用可能です
