MED-VPR-3420

4K UHD解像度に対応したマルチビュースイッチ機能とキャプチャ機能をコンパクトなサイズにワンパッケージ化。

ELSA ONLINE SHOP
  • 製品概要
  • 仕様
  • ダウンロード

製品概要

パソコンとカメラ、そしてインターネットがあれば遠隔地とすぐに打ち合せが可能なビデオ会議の必要性がますます重要視されています。

マルチビューとビデオキャプチャ機能を備えた本製品はこれらの要求をを1台で満たすものです。
様々な表示が可能な高性能HDMIスイッチに加えて、マルチウィンドウ、マルチビューおよびビデオキャプチャ機能もサポートしています。 4つの異なるHDMIソースのいずれかを個別に各液晶パネルへフルスクリーンで表示することも、4つの画面をまとめて利用するクアッドモードPiP(ピクチャーインピクチャー)やPoP(ピクチャーオンピクチャー)モード等の様々なマルチウィンドウモードを使用して表示することも可能です。

HDMI入力は最大18Gbps(600MHz)の4K UHDとHDR(バイパスパス経由)の解像度をサポートし、同時にオーディオとビデオの信号を1080pでUSB接続されたPCにストリーミングしてキャプチャまたは再ブロードキャストすることが可能です。



  • マルチビュースイッチ機能
  • ・18Gbps(600MHz)4K UHDのHDMI入出力に対応
  • ・4×2マトリックスモードでのシームレスソースな切り替えが可能(表示への同期の損失なし)
  • ・プリセット可能なマルチウィンドウレイアウト保存機能をサポート
  • ・EDID管理機能
  • ・WebGUIによるPiPウィンドウモードを利用可能。ウィンドウサイズ / 位置 / 設定の簡単な調整が可能

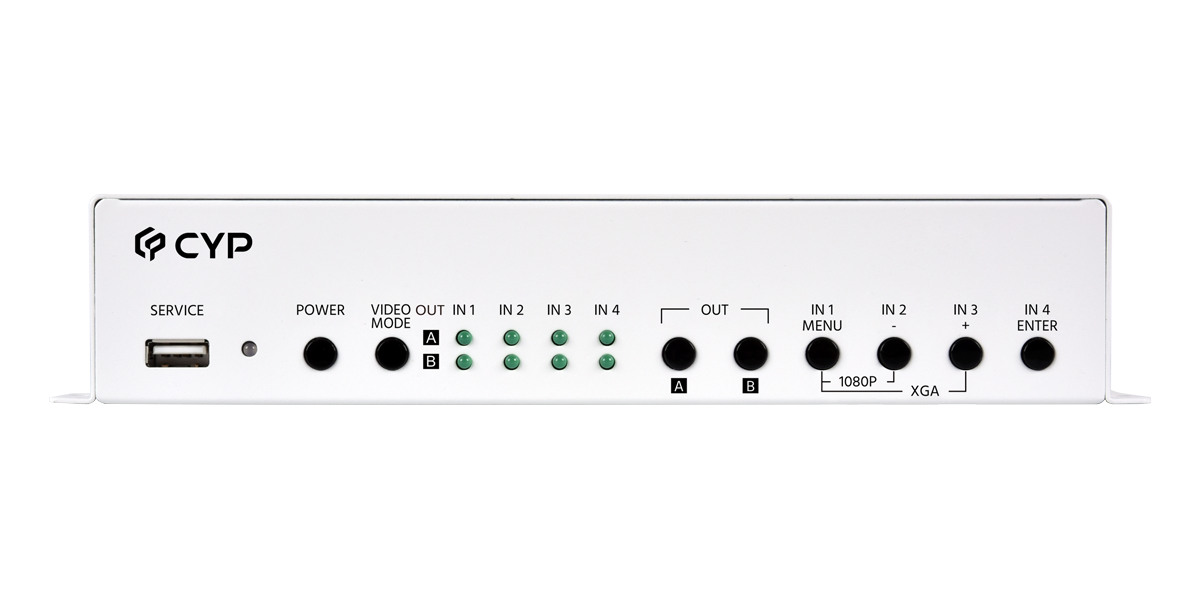

  • ・フロントパネルボタンまたはWebGUIによる操作が可能



  • ビデオキャプチャ機能
  • ・USBキャプチャ用に4Kソースを1080pへ自動的にスケーリング
  • ・信頼性が高く安定したUSBキャプチャストリームを確保するためのビデオタイミング安定化をサポート
  • ・USB3.0を用いたキャプチャで非圧縮のビデオおよびオーディオデータキャプチャをサポート(1080p、LPCM2.0)
  • ・USB2.0経由のキャプチャにおいてはビデオおよびオーディオデータに最小限のMJPEG圧縮を適用(1080p、LPCM2.0)
  • ・HDMI(LPCM 2.0)または3.5mmアナログオーディオ(キャプチャソフトウェアで選択可能)からの2チャンネルデジタルオーディオをサポート
  • ・USBオーディオクラスおよびUSBビデオクラスをサポート

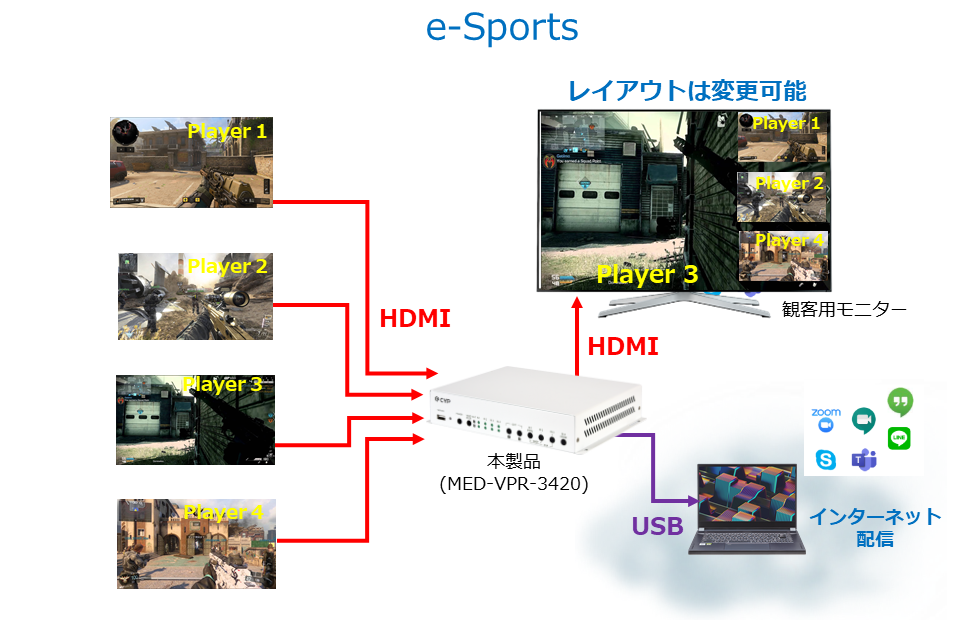

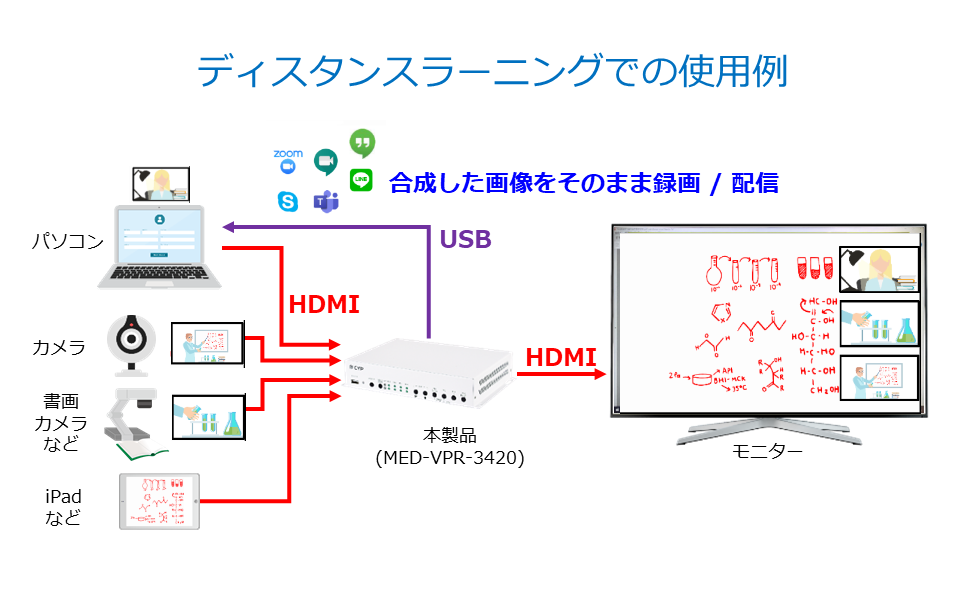

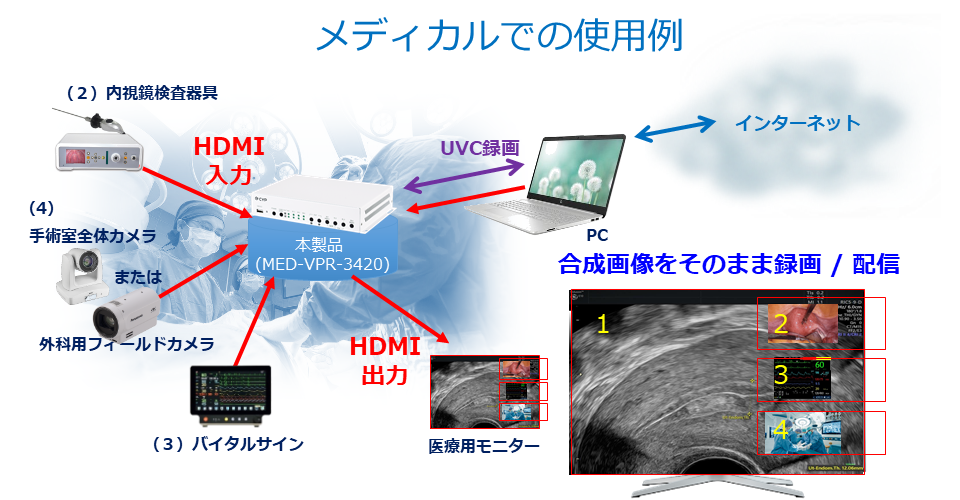

システム構成例

仕様

MED-VPR-3420 仕様諸元

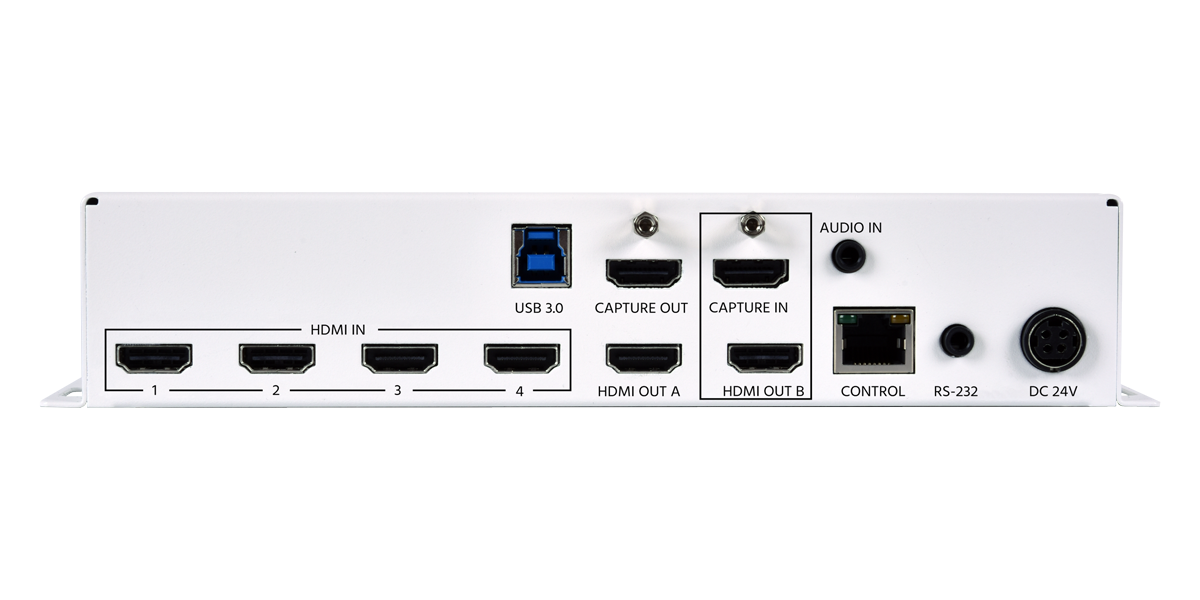

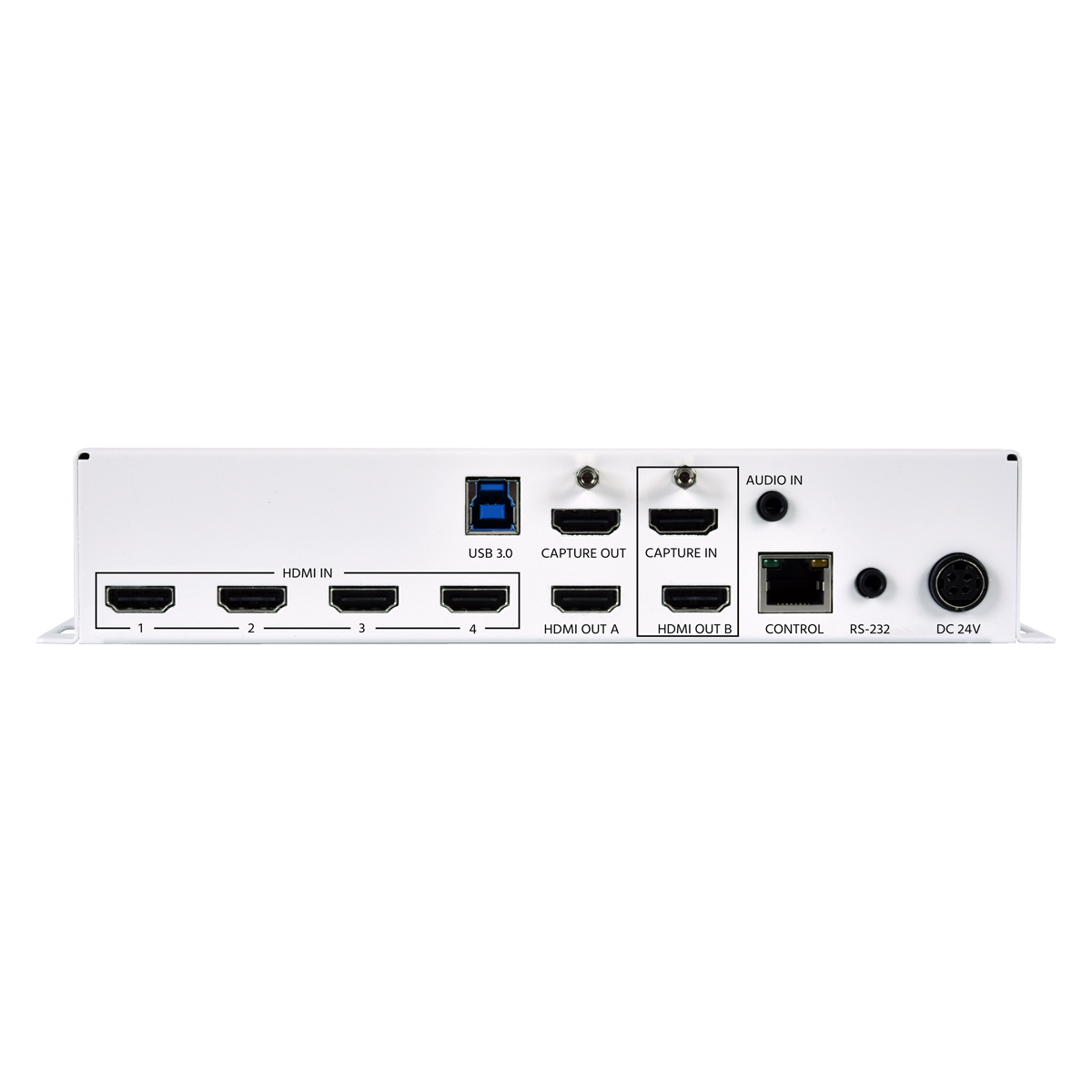

入力 HDMI×4(Type-A)
Φ3.5mmオーディオ×1(ステレオ)
Φ3.5mm×1(RS-232)
RJ-45×1(IPコントロール)
USB Type-A×1(プロプライエタリーデータ)
出力 HDMI×2(Type-A)
USB Type-B×1(プロプライエタリーデータ)
電源 24V/2.7A
外形寸法 231×161×44(mm、W×D×H、突起物除く)
質量 1135g(本体のみ)
品名・型番・JAN
製品名 MED-VPR-3420
型番 ELS-MED3420R
JANコード 4524076110037

ダウンロード

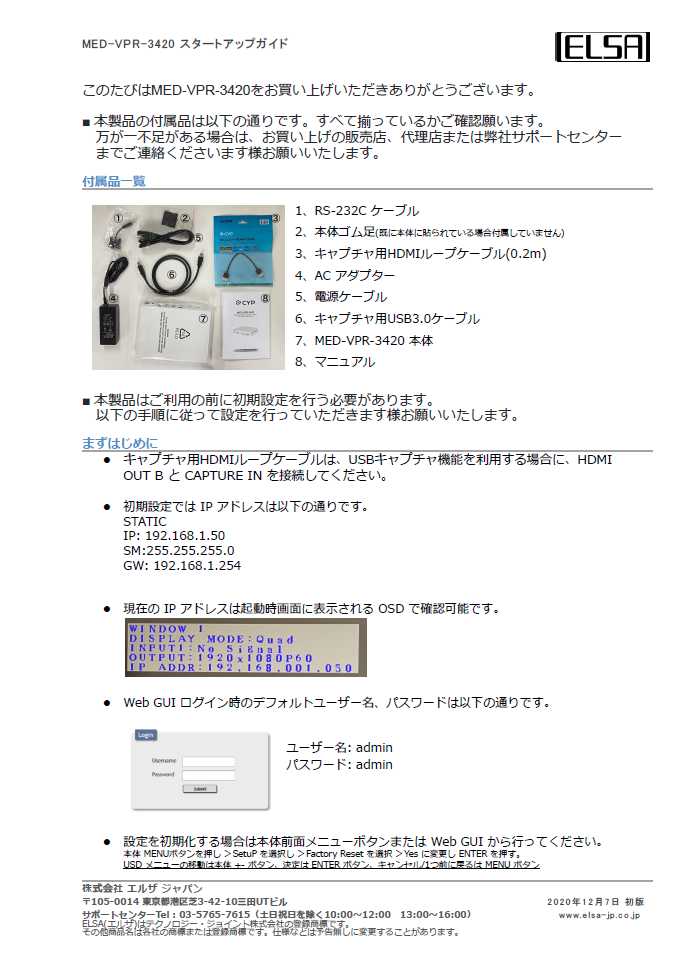

MED-VPR-3420 スタートアップガイド

スタートアップガイドPDF(A4/1ページ)をダウンロードいただけます。
下記画像をクリックしてください。

英語版製品マニュアル

英語版製品マニュアルをダウンロードしていただけます。



ダウンロード

マニュアルは予告なく更新される場合があります。
万が一リンク切れを発見された場合はこちらからご指摘いただけると助かります。
