製品情報

ExpEther I/O 拡張ユニット(40G)


専用ソフトウェアが不要な、40Gイーサネットを介して、PCI Expressスロットを最大4本拡張することができる、高さ3Uの外付けPCI Express拡張ボックス。

  • 製品概要
  • 仕様
  • ユースケース

製品概要

ExpEther BOXは、3Uのボックスに最大4枚のPCI Expressカードを搭載可能な拡張BOXです。この拡張BOXは、NEC独自のExpEther技術により、イーサネットを介して、BOX内の任意のカードを任意のサーバに割り当てることが可能です。このことにより、PCI Expressカード搭載に際しての物理的な制限を排し、広範囲でスケーラブルなリソースプールを構築する事が可能となります。

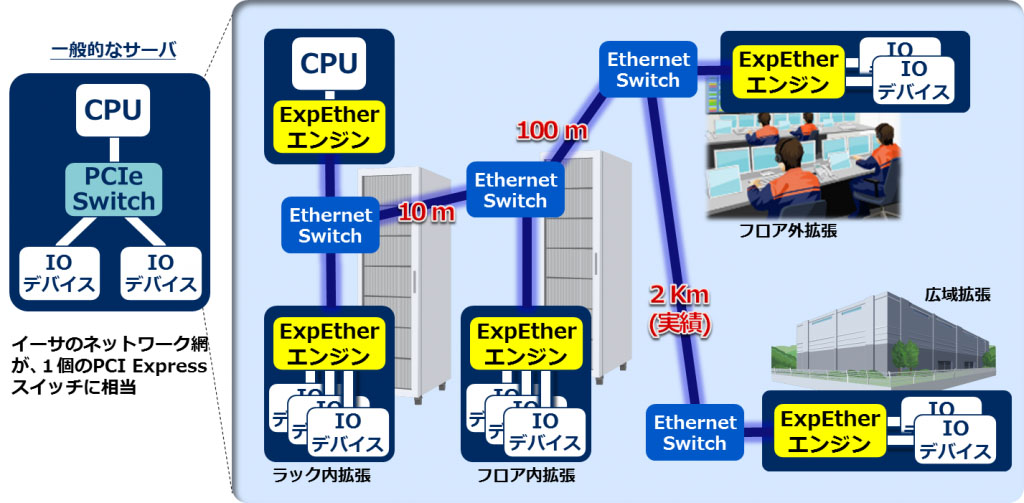

ロケーションフリー

サーバラック内でのIO拡張はもちろん、2Km 離れたIOリソースとの接続を実現した例もあります。どんなに複雑なイーサネット網でも、ホストCPUからは、1個のPCI Expressスイッチと等価です。

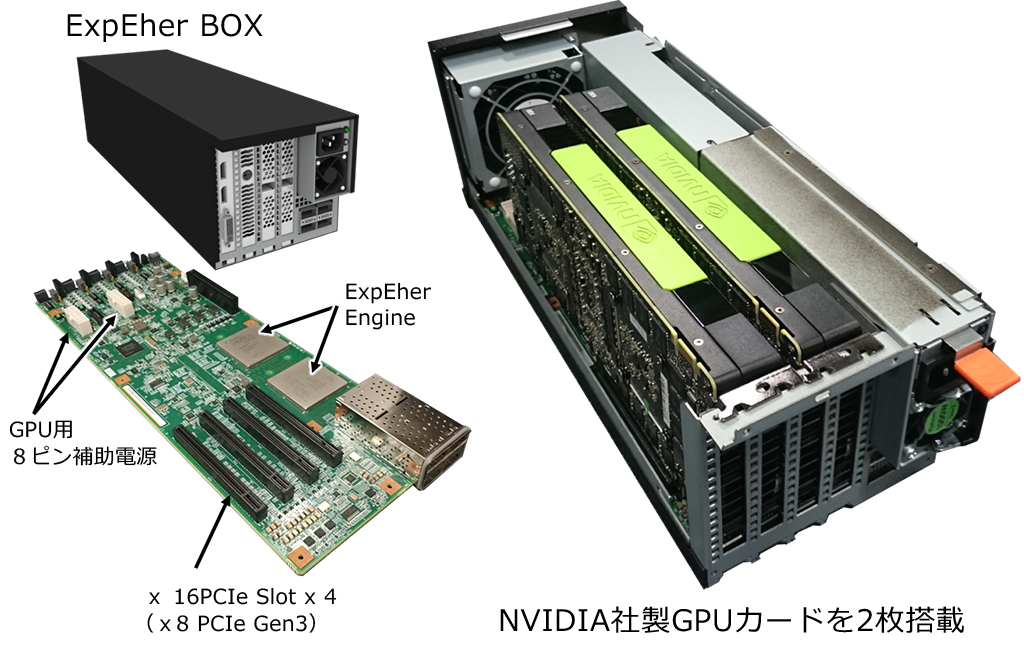

主な特徴

・最大4枚の PCIe Gen3 x16 カードを搭載可能。
・2枚幅のGPU2枚を搭載可能
・QSFP+によるイーサネット接続
・全スロット、フルハイトフルレングス
・リモート監視を可能にする管理機能の実装
・ハードウェアの状況を示すステータスLED

搭載可能GPU

・NVIDIA Tesla P100 / P40 / P4 / M60 / K80 他
・NVIDIA Quadro P2000 / P6000 他

※詳しくはお問い合わせください。

主な使用用途

・VDI/デジタルサイネージ
・データセンター

仕様

製品名 ExpEther I/O 拡張ユニット(40G)-2S ExpEther I/O 拡張ユニット(40G)-4S
搭載スロット

PCI Express 3.0 x16 2 スロット(電気仕様 x8)

PCI Express 3.0 x16 4 スロット(電気仕様 x8)

冷却システム ファン(本機内設置ボード用)×1
ファン(本機内設置ボード、オプションボード用)×1
電源ユニット 1200W 100-127V/200-240 V
12.47A/ 7.08A
電源ユニットファン × 1
800W 100-127V/200-240 V
9.5A/ 4.6A
電源ユニットファン × 1
外形寸法 142mm (幅)x 400mm(高さ)x132mm(奥行き)*突起含まず
保証環境 動作環境温度:10℃~40℃
動作環境湿度:20~80%(結露なきこと)
保管環境温度:-10℃~55℃
保管環境湿度:20~80%(結露なきこと)
接続ケーブル QSFP+ x4、40Gbps(シングルパス接続時)/80Gbps(マルチパス接続時)
*QSFP+は ExpEther 接続
RJ45 x1 100Mbps
*RJ45 はマネージメント専用
安全規格

UL / FCC Class A / CE / VCCI / BSMI(予定)/ RCM(予定)

本体重量 約5kg
ホストカード仕様
ホストカード PCIExpress 3.0 x8 ホストカード ×1
外形寸法 ロープロファイルサイズ:167.65mm (幅) x 68.9mm (高さ) x 13.5mm (奥行き)
保証環境 動作環境温度:10℃~40℃

動作環境湿度:20~80%(結露なきこと)

保管環境温度:-10℃~55℃

保管環境湿度:20~80%(結露なきこと)
安全規格 UL / FCC Class A / CE / VCCI Class A / RCM(予定)
品番
製品名 ExpEther I/O 拡張ユニット(40G)-2S ExpEther I/O 拡張ユニット(40G)-4S
型番 N8141-80 N8141-81
JANコード 4549383866057 4549383866064
製品名 ExpEtherボード(40G)
型番 N8104-165
JANコード 4549383866040
  • 電源コード (3m、100V/平衡 2 極アース付)
  • 電源コード用クランプ
  • PCI Express ボード用拡張電源ケーブル (N8141-80/80F 製品のみ)
  • GPU コンピューティングプロセッサボード用拡張電源ケーブル (N8141-80/80F 製品のみ)
  • スタートアップガイド
  • 保証書
オプション
品名 ExpEther(40G)ラックマウント搭載キット
型番 N8143-121
JANコード 4549383866071
製品内容
  • 電源コード (3m、100V/平衡 2 極アース付)
  • 電源コード用クランプ
  • PCI Express ボード用拡張電源ケーブル(N8141-80 製品のみ)
  • GPU コンピューティングプロセッサボード用拡張電源ケーブル(N8141-80 製品のみ)
  • スタートアップガイド
  • 保証書
保証期間
  • 1年間保証
※弊社認定サーバーに限る。詳細については、お問い合わせください。
価格
  • オープンプライス

ユースケース

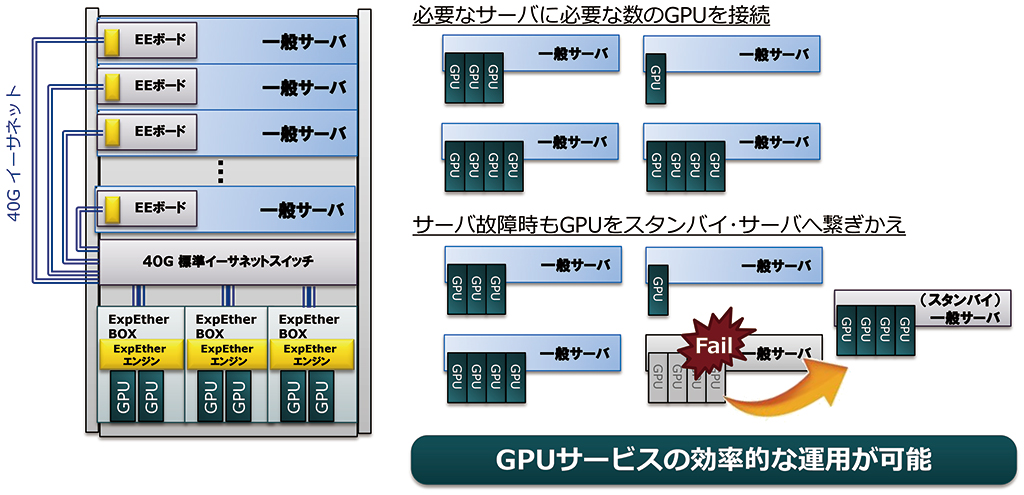

ExpEther BOXによるGPUの拡張
データセンタにおけるユースケース

クラウドサービスベンダにおいて、GPUの稼働率向上は、恒久的な課題です。ユーザーが高価なGPUを複数希望する時のために、GPUを複数枚サポートする高価なサーバを用意する一方で、常にこのようなサーバが使用されるとは限りません。また、サーバ故障時のフェイルオーバを考慮すると、サービス継続のため、同じ構成のGPUサーバを、複数台用意する必要があります。このようなハイエンドなサービスは、投資効果を上げづらいという状況が考えられます。NECのExpEther BOXは、サーバ本体とGPUをEthernetファブリックで接続することで、この問題を解決します。クラウドサービスベンダは、GPUをユーザが希望するサーバに必要とされる期間だけ自由に接続し、ユーザの求めるサービスを迅速に提供すると共に、投資効果の向上を期待する事が出来ます。
