Supermicro SSG-522B-ACR12H
Supermicro SSG-522B-ACR12H
PCIe 5.0＆NVMe/SAS/SATA対応
12基のホットスワップベイを備えた
2Uシングルソケット・ストレージサーバー
主要な用途
－ 汎用コンピューティング
－ データセンター・企業向けエンタープライズアプリケーション
－ iSCSI SAN ストレージ
－ データベース処理およびストレージ基盤
－ 基幹システム・コーポレートデータベース
－ アプライアンスに最適化されたストレージビルディングブロック
エルザ ジャパンはSupermicro社の正規代理店です
- 仕様
仕様
主な特長
-
Broadcom® SAS3916 ハードウェアRAID＆TPM 2.0対応
-
Intel® Xeon® 6700 / 6500 シリーズプロセッサ対応
-
最大2TB DDR5-6400MT/s メモリ対応
-
10GbE＆BMC専用ポートを標準搭載
-
計6基のPCIe 5.0スロット搭載
-
計6基のPCIeスロット（PCIe 5.0 x8 ×3スロット + PCIe 5.0 x16 ×3スロット）
-
オールハイブリッド・ホットスワップベイ（最大12基NVMe対応）
-
1200W Titanium Level (効率96%) 冗長化電源
仕様
| 製品SKU | |
|---|---|
| 製品SKU | SSG-522B-ACR12H |
| マザーボード | |
| マザーボード | Super X14SBI-TF |
| プロセッサ | |
| CPU |
シングルソケット E2 (LGA-4710) Intel® Xeon® 6700/6500シリーズ・プロセッサー (Pコア搭載) または6700シリーズ・プロセッサー (Eコア搭載) |
| コア数 |
Pコア：最大 86コア / 172スレッド、L3キャッシュ 最大 336MB Eコア：最大 144コア / 144スレッド、L3キャッシュ 最大 108MB |
| 補足 | 最大 350W TDP CPUに対応（空冷時） |
| システムメモリ | |
| メモリ |

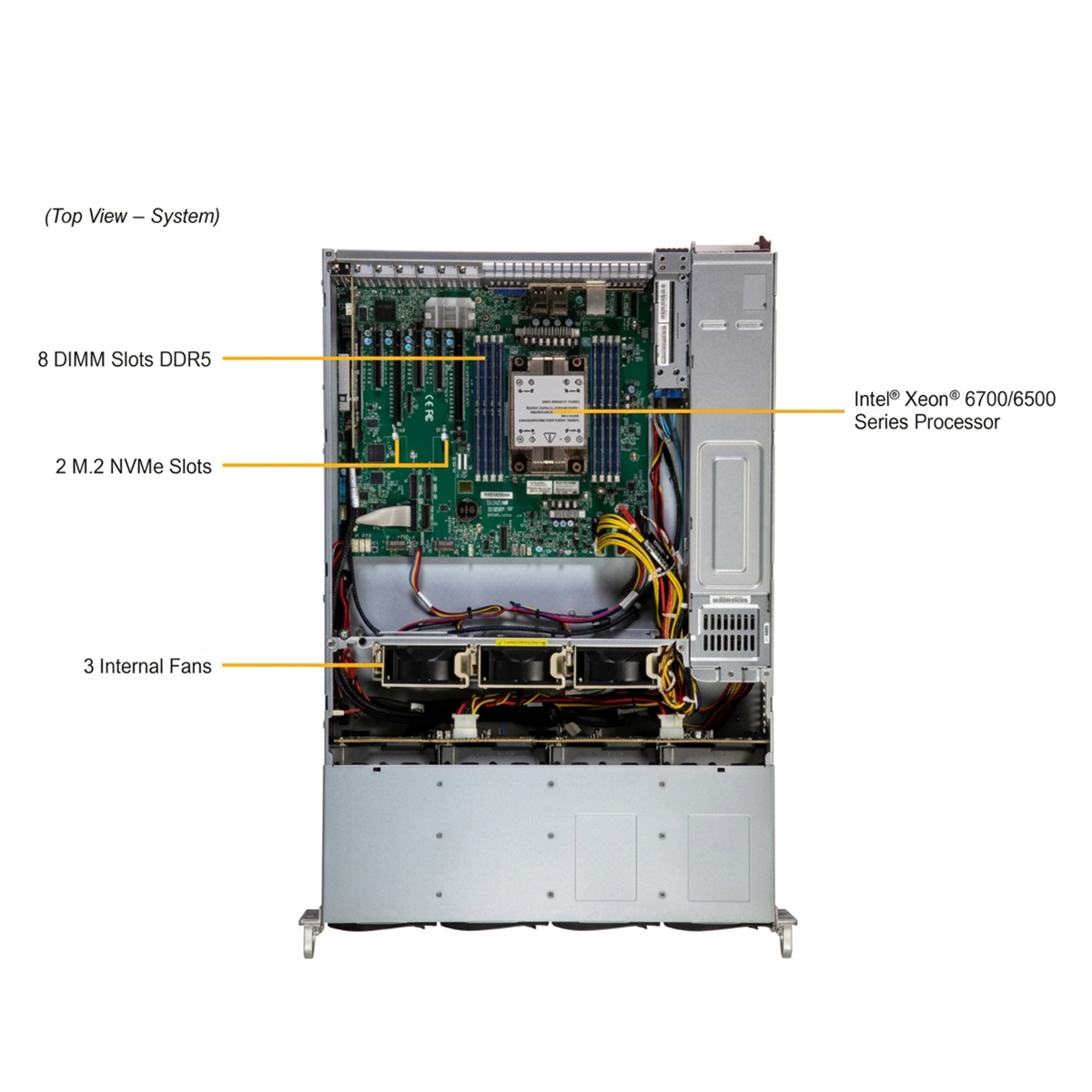

スロット数：8 DIMM スロット / 8 チャンネル 最大メモリ容量（1DPC）：最大 2TB 6400MT/s ECC DDR5 RDIMM |
| メモリ電圧 | 1.1V |
| オンボードデバイス | |
| SATA | SlimSAS ×4 |
| SAS | Broadcom® 3916 経由 SAS (12Gbps)、RAID 0/1/5/6/10/50/60 サポート |
| NVMe |
NVMe、RAID 0/1 サポート (Intel® VROC RAIDキーが必要) NVMeオプションを表示 > |
| ネットワーク接続機能 | Intel® X550 10GbE RJ45 ポート ×2 |
| 入出力（I/O） | |
| LAN |

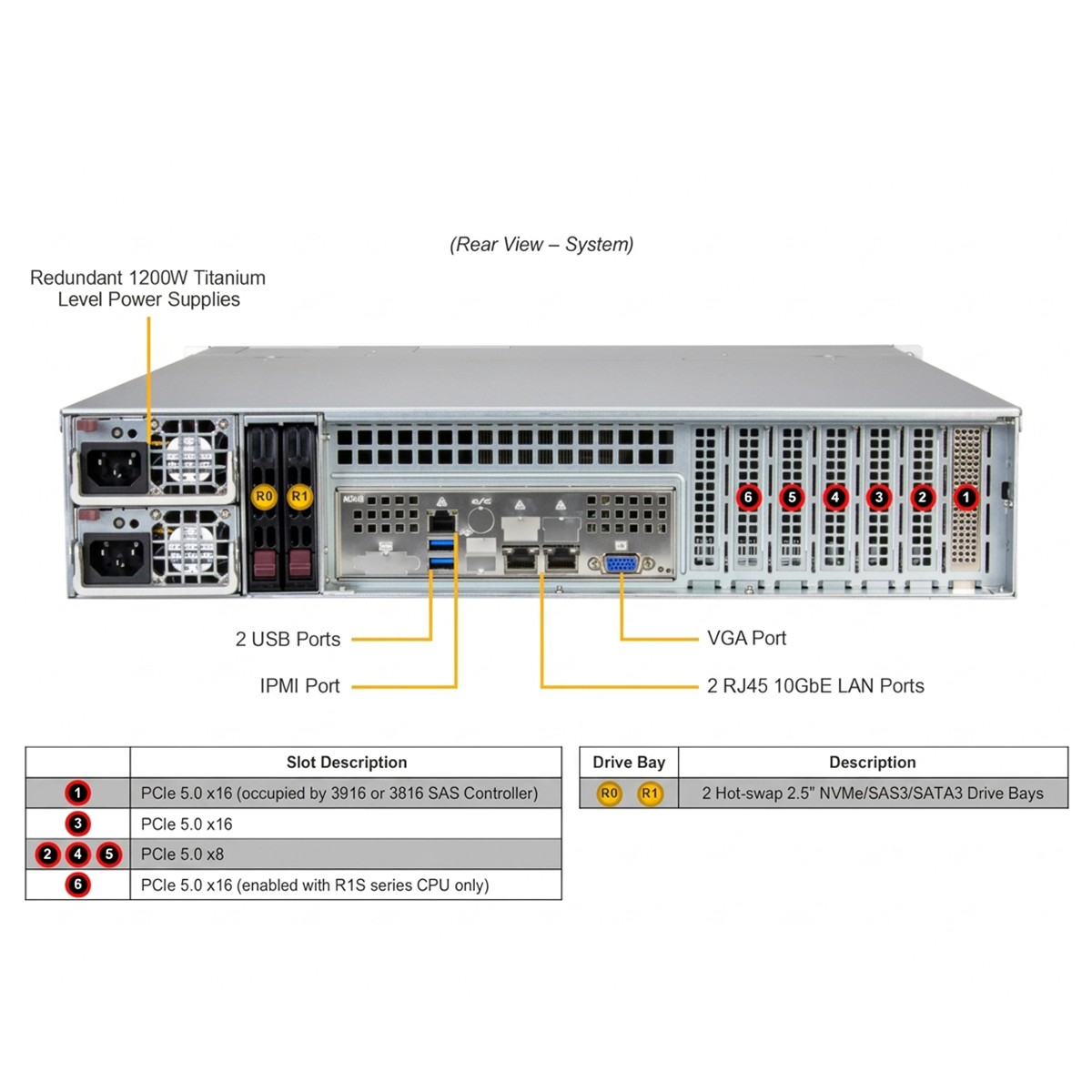

Intel® X550 10GbE RJ45 LAN ポート ×2 1GbE 専用 BMC LAN ポート (LANポート1とIPMI共有) ×1 |
| USB |
USB 3.2 Gen1 ポート (ヘッダー) ×2 USB 3.2 Gen1 ポート (リア) ×2 |
| 映像出力 | VGA ポート ×1 |
| シリアル | COM ポート (ヘッダー) ×1 |
| TPM | TPM ヘッダー ×1 |
| システムBIOS | |
| BIOSタイプ | AMI 64MB UEFI |
| BIOS機能 |
ACPI 6.5 SMBIOS 3.7 以降 UEFI 2.9 |
| システム管理 | |
| ソフトウェア |
SuperCloud Composer® ( SCC ） Supermicro Server Manager（SSM） Super Diagnostics Offline（SDO） Supermicro Thin-Agent Service（TAS） SuperServer Automation Assistant (SAA) 新登場 |
| 電源管理機能 | ACPI/APM 電源管理 |
| セキュリティ | |
| ハードウェア |
Trusted Platform Module (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 準拠 |
| セキュリティ機能 |
暗号化署名付きファームウェア セキュアブート セキュアファームウェアアップデート 自動ファームウェアリカバリ システムロックダウン リアルタイム BMC 保護 サプライチェーンセキュリティ: リモートアテステーション |
| PCヘルスモニタリング | |
| CPU |
8フェーズ スイッチング電圧レギュレーター CPUコア、チップセット電圧、メモリのモニタリング |
| ファン |
タコメーターモニタリング機能付きファン 脈流変調 (PWM) ファンコネクタ 回転数制御用ステータスモニター |
| 温度 | CPUサーマルトリップ サポート、CPUおよびシャーシ環境のモニタリング、PECI |
| 認証・対応OS | |
| 対応OS |
RHEL 10.0、Windows Server 2022、Windows Server 2025 すべてのOS互換性および認証マトリックスを表示 > |
| 筐体（シャーシ） | |
| フォームファクター | 2U ラックマウント |
| 型番 | CSE-826BTS-R1K23LPBP2 |
| 外形寸法・重量 | |
| 高さ | 3.5インチ（89 mm） |
| 幅 | 17.2インチ（437 mm） |
| 奥行き | 25.6インチ（650 mm） |
| 梱包サイズ | 11.5インチ (H) × 26.5インチ (W) × 34インチ (D) |
| 重量 |
総重量（梱包時）：58 lbs (26.3 kg) 本体重量：34 lbs (15.4 kg) |
| カラー | ブラック |

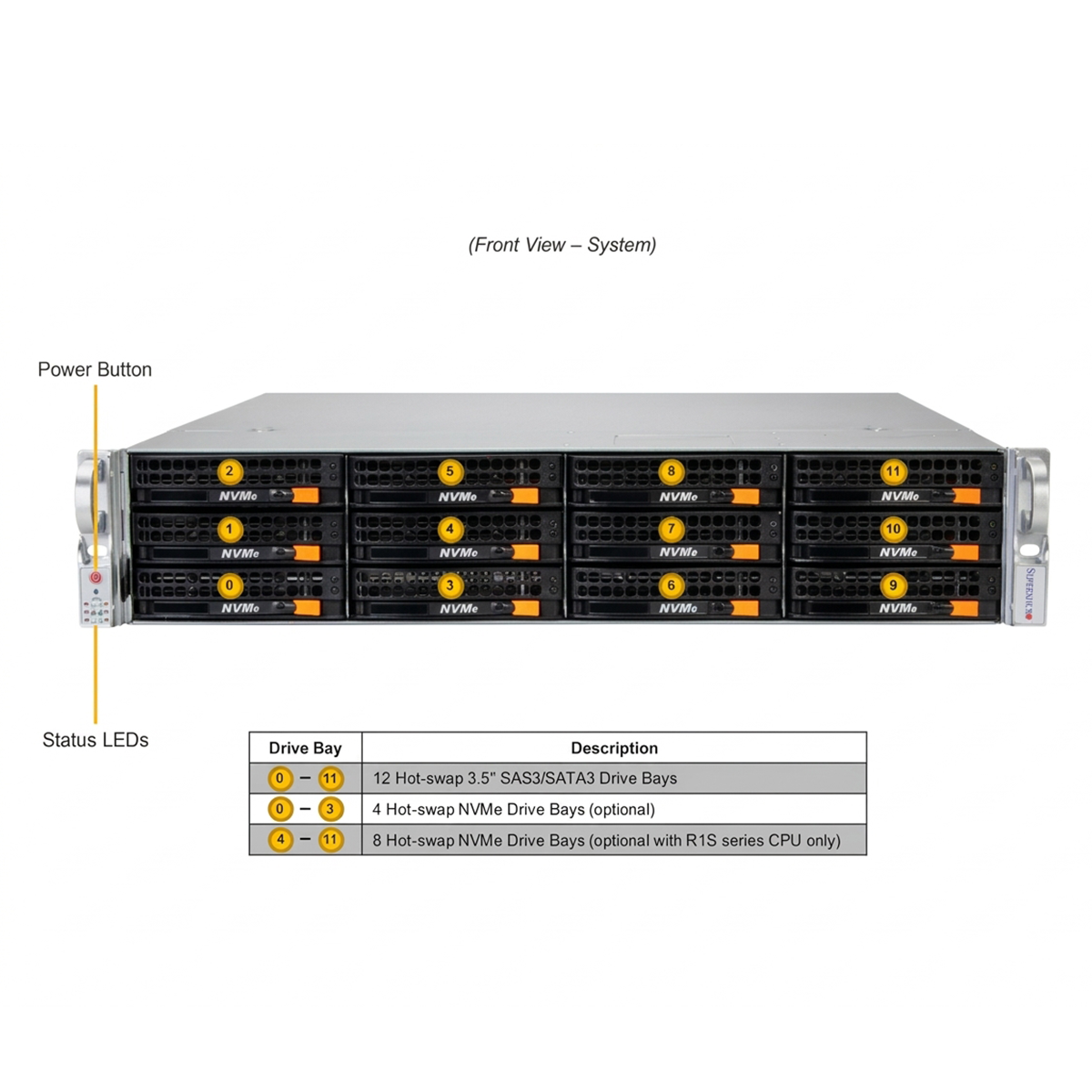

| フロントパネル | |
| ボタン |
電源 On/Off システムリセット |
| LEDインジケーター |
デバイス アクティビティ LAN 1 アクティビティ LAN 2 アクティビティ 電源障害 LED 電源ステータス LED システム情報 LED |
| 拡張スロット | |
| PCI Express (PCIe) 構成 |
標準構成： PCIe 5.0 x16 (in x16) LP スロット ×3 PCIe 5.0 x8 (in x8) LP スロット ×3 |
| ドライブベイ / ストレージ | |
| ドライブベイ構成 |

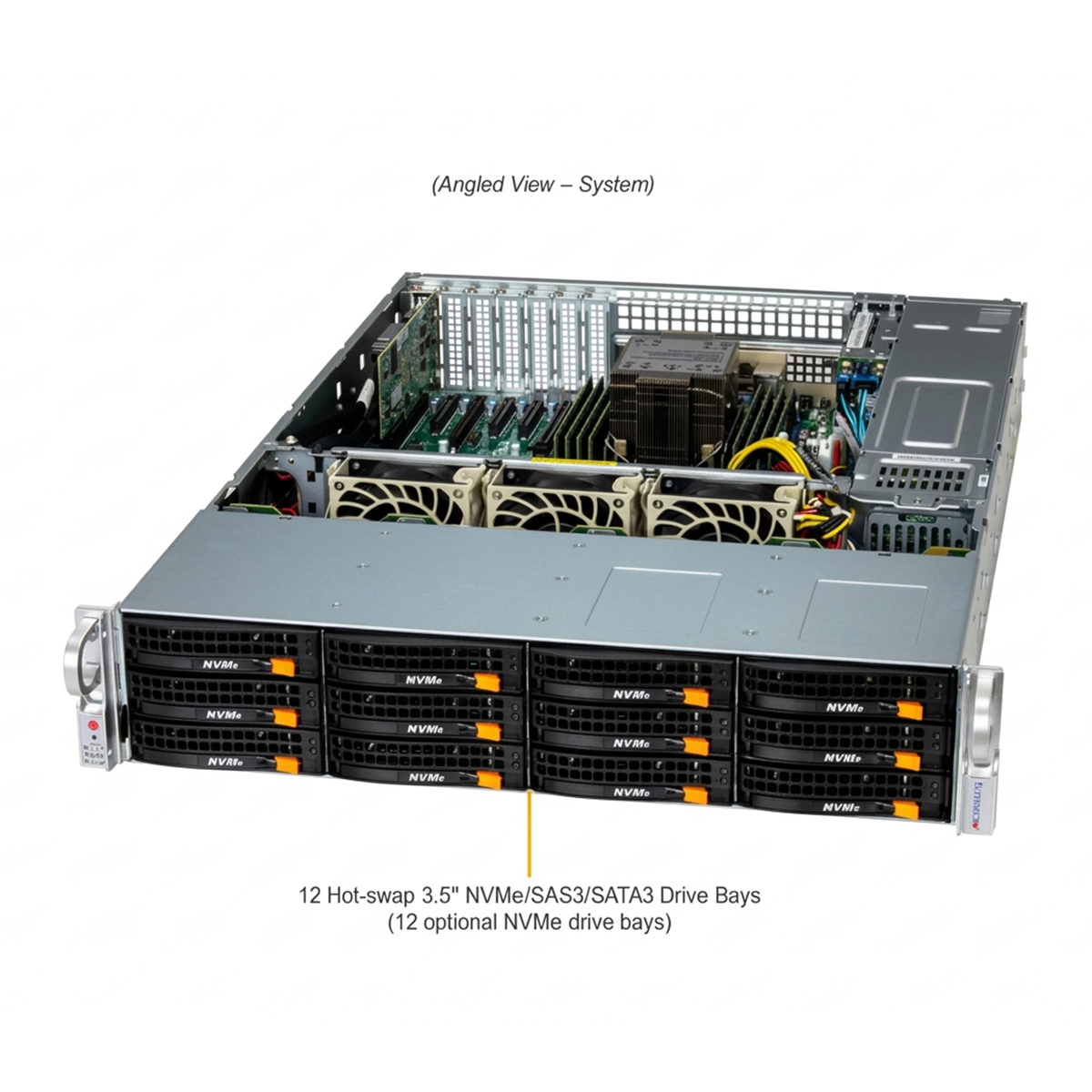

標準構成（計 14 ベイ）： フロント 3.5″ NVMe* / SAS / SATA ホットスワップベイ ×12 リア 2.5″ NVMe* / SAS / SATA ホットスワップベイ ×2 （*NVMeのサポートには追加のストレージコントローラーやケーブルが必要となる場合があります。詳細はオプションパーツリストをご参照ください） NVMeオプションを表示 > |
| M.2 |
M.2 PCIe 5.0 x2 NVMe スロット ×2 (M-key 22110［標準］) M.2オプションを表示 > |
| 冷却システム | |
| ファン | 80 × 80 × 38mm ヘビービューティー PWM ファン × 最大3 |
| エアシュラウド | エアシュラウド ×1 |
| 電源ユニット | |
| 概要 | 1200W Titanium Level (変換効率96%) ホットプラグ対応 冗長電源ユニット (1 + 1) ×2 |
| 外形寸法 （幅×高さ×奥行） |
76 × 40 × 336 mm |
| 入力電圧 |
1000W：100-127Vac / 50-60Hz 1200W：200-240Vac / 50-60Hz 1200W：200-240Vdc / 50-60Hz (CCC認証用のみ) |
| +12V 出力 |
最大：83A / 最小：0A (100Vac-127Vac) 最大：100A / 最小：0A (200Vac-240Vac) 最大：100A / 最小：0A (200Vdc-240Vdc) |
| 5V SB | 最大：4A / 最小：0A |
| 出力タイプ | バックプレーン (ゴールドフィンガー) |
| 動作環境 | |
| RoHS | RoHS適合 |
| 環境仕様 |
動作時温度：10°C ～ 35°C (50°F ～ 95°F) 非動作時温度：-40°C ～ 70°C (-40°F ～ 158°F) 動作時相対湿度：8% ～ 90% (結露なきこと) 非動作時相対湿度：5% ～ 95% (結露なきこと) |
