製品情報
Supermicro SYS-512B-WR
Supermicro SYS-512B-WR
3.5インチ ホットスワップ
NVMe/SAS/SATA ベイ×4 / PCIe 5.0 スロット×3 搭載
1U UP WIO サーバー
主要な用途
－ エンタープライズ・アプリケーション
－ 汎用コンピューティング
－ クラウド・コンピューティング
－ Web / ホスティング・アプリケーション
－ ネットワーク・アプライアンス
－ データベース / ストレージ基盤
－ ストレージ・ヘッドノード
－ エントリークラス GPUサーバー
エルザ ジャパンはSupermicro社の正規代理店です
- 仕様
仕様

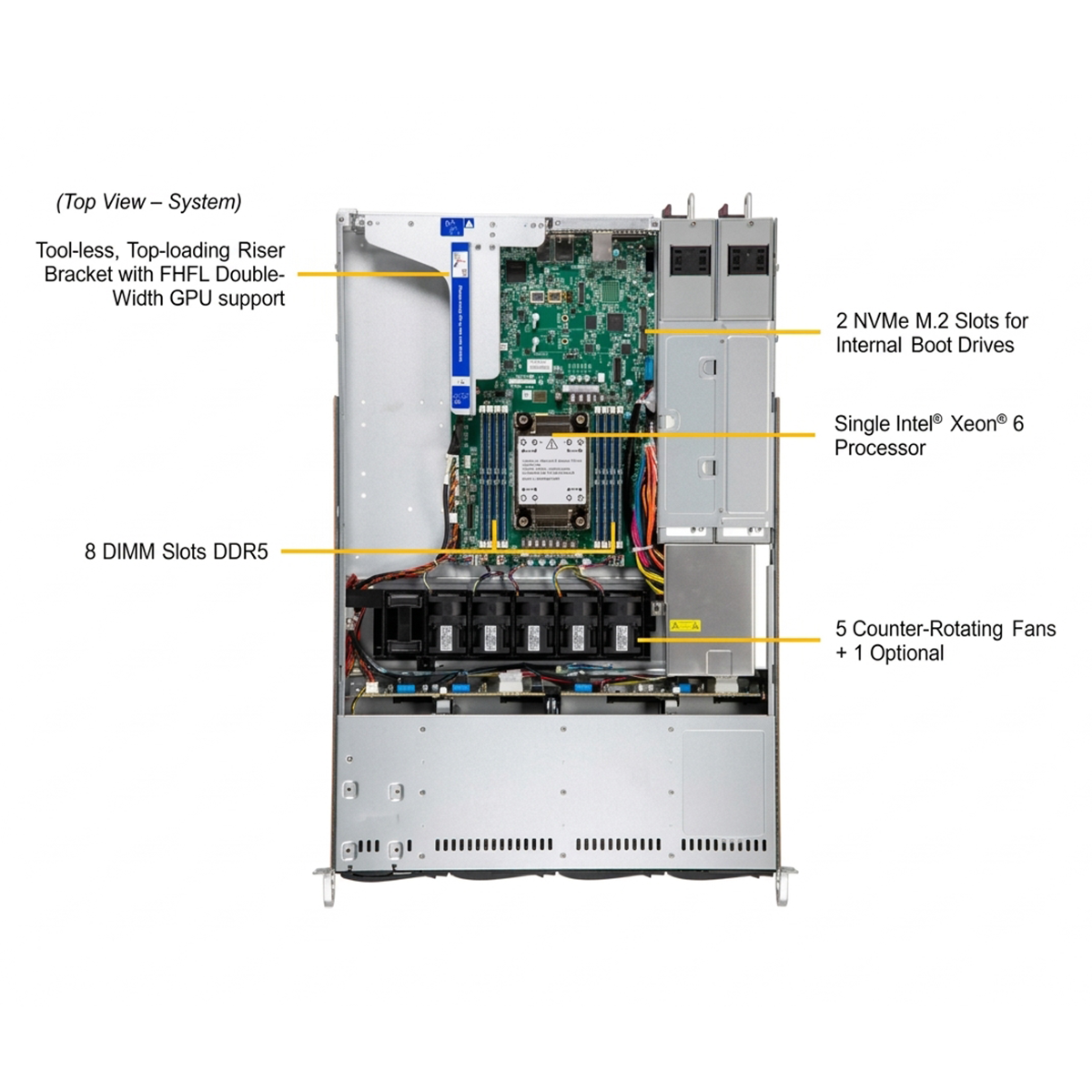

主な特長
-
コストパフォーマンスと柔軟な拡張性を実現するWIOアーキテクチャ
※用途に応じた最適なI/O構成を提供 -
シングル Intel® Xeon® 6 プロセッサ対応
-
最大2TBメモリ対応（8スロット）
-
PCIe 5.0 拡張スロットを計3基搭載
※FHFL×2スロット + LP×1スロット（ツールレス・トップローディングライザー設計） -
SATA / PCIe 5.0 NVMe / SAS 対応ドライブベイ
※標準でSATAに対応し、オプションでNVMeおよびSASに対応 -
TPM 2.0（Trusted Platform Module）標準搭載
仕様
| 製品SKU | |
|---|---|
| 製品SKU | SYS-512B-WR |
| マザーボード | |
| マザーボード | Super X14SBW-F |
| プロセッサ | |
| CPU |
シングルソケット E2 (LGA-4710) Intel® Xeon® 6700/6500シリーズ・プロセッサー (Pコア搭載) または6700シリーズ・プロセッサー (Eコア搭載) |
| コア数 |
Pコア：最大 86コア / 172スレッド、L3キャッシュ 最大 336MB Eコア：最大 144コア / 144スレッド、L3キャッシュ 最大 108MB |
| 補足 | 最大 350W TDP CPUに対応（空冷） |
| GPU | |
| 最大GPU搭載数 | ダブル幅 GPU ×最大1基 または シングル幅 GPU ×最大2基 |
| 対応GPU |
NVIDIA PCIe: L4、NVIDIA RTX PRO 2000 Blackwell、NVIDIA RTX PRO 4000 Blackwell SFF Edition、NVIDIA RTX PRO™ 4500 Blackwell Server Edition、NVIDIA RTX PRO™ 5000 Blackwell、NVIDIA RTX PRO™ 6000 Blackwell Max-Q Workstation Edition、RTX 2000 Ada、RTX 4000 Ada Generation、NVIDIA: RTX A400 GPUオプションを表示 > |
| CPU-GPU インターコネクト | PCIe 5.0 x16 CPU-to-GPU インターコネクト |
| 認証 |
|
| システムメモリ | |
| メモリ |
スロット数：8 DIMM スロット / 8 チャンネル 最大メモリ容量 (1DPC)：最大 2TB 6400MT/s ECC DDR5 RDIMM |
| メモリ電圧 | 1.1V |
| オンボードデバイス | |
| SATA | SATA (6Gbps) |
| NVMe |
NVMe、RAID 0/1/5/10 対応 (Intel® VROC RAID キーが別途必要) NVMeオプションを表示 > |
| ネットワーク接続機能 | RJ45 1GbE ×2 (Intel® I210) |

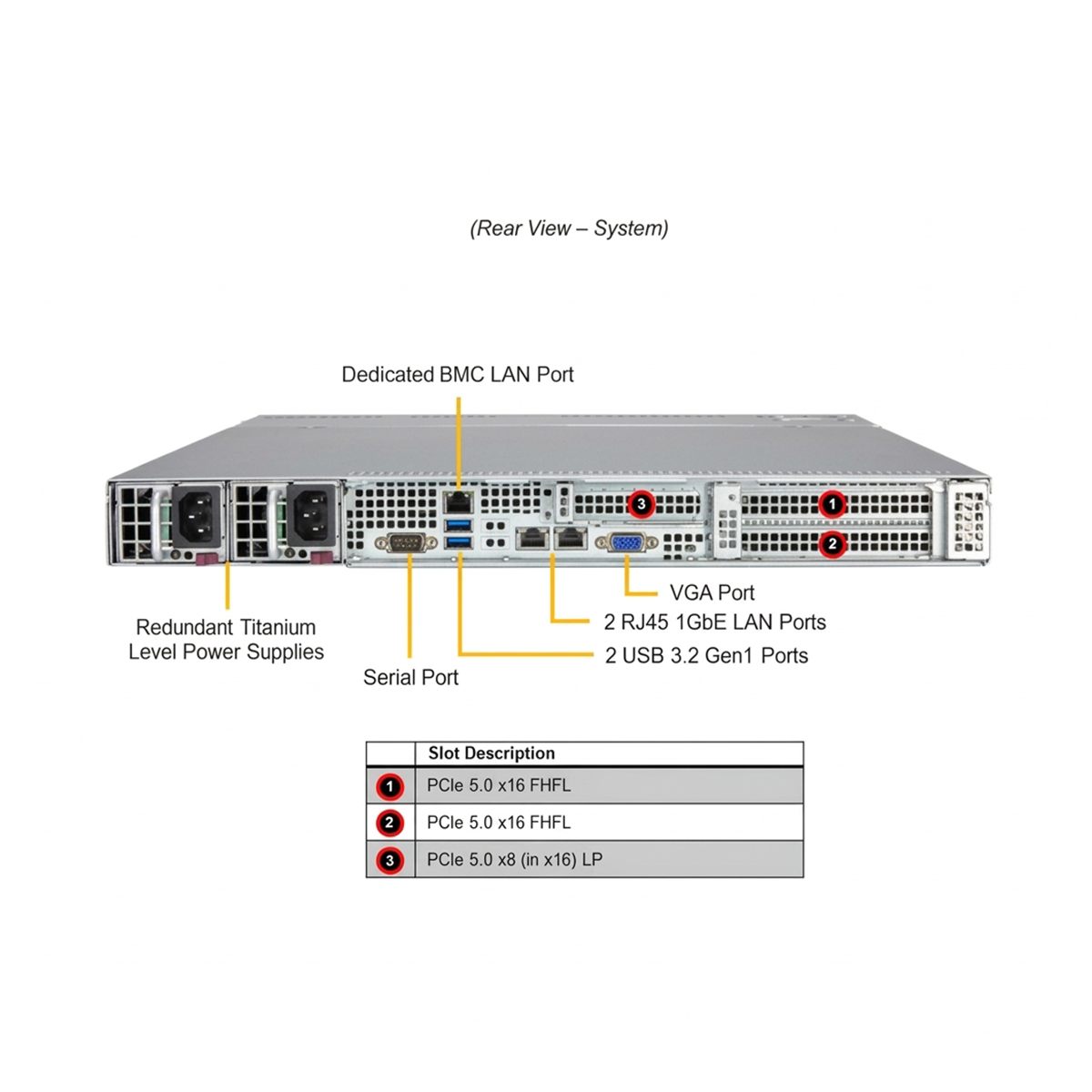

| 入出力（I/O） | |
| LAN |
RJ45 1GbE LAN ポート ×2 RJ45 1GbE 専用 BMC LAN ポート (LAN ポート 1 と IPMI 共有) ×1 |
| USB |
USB 3.2 Gen1 Type-A ポート ×2 (背面) USB 3.2 Gen1 ポート ×2 (内部ヘッダー) |
| 映像出力 | VGA ポート ×1 |
| シリアル |
COM ポート ×1 (内部ヘッダー) COM ポート ×1 (背面) |
| TPM | TPM ヘッダー ×1 |
| システムBIOS | |
| BIOSタイプ | AMI 64MB SPI Flash EEPROM |
| システム管理 | |
| ソフトウェア |
SuperCloud Composer® ( SCC ） Supermicro Server Manager（SSM） Super Diagnostics Offline（SDO） Supermicro Thin-Agent Service（TAS） SuperServer Automation Assistant (SAA) 新登場 |
| 電源管理機能 | ACPI/APM パワーマネジメント |
| セキュリティ | |
| ハードウェア |
Trusted Platform Module (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 準拠 |
| セキュリティ機能 |
暗号署名付きファームウェア セキュアブート セキュアファームウェアアップデート 自動ファームウェアリカバリ サプライチェーンセキュリティ：リモート構成検証 (Remote Attestation) 実行時 BMC 保護機能 システムロックダウン |
| PCヘルスモニタリング | |
| CPU |
8フェーズスイッチング電圧レギュレータ CPUコア、チップセット電圧、メモリの監視 |
| ファン |
タコメーター監視機能付きファン PWM (パルス幅変調) ファンコネクタ 速度制御用ステータスモニター |
| 温度 |
CPUおよびシャーシ内部環境の温度監視 ファンコネクタ用サーマルコントロール |
| 認証・対応OS | |
| 対応OS |
ESXi 8.0U3、ESXi 9.0、Oracle Linux 9.4、RHEL 9.4、RHEL 10.0、Windows Server 2022、Windows Server 2025 すべてのOS互換性および認証マトリックスを表示 > |
| 筐体（シャーシ） | |
| フォームファクター | 1U |
| 型番 | CSE-815BTS-R000WNP |
| 外形寸法・重量 | |
| 高さ | 1.7インチ (43 mm) |
| 幅 | 17.2インチ (437 mm) |
| 奥行き | 25.6インチ (650 mm) |
| 梱包サイズ | 8.5インチ (高さ) × 23.5インチ (幅) × 33.7インチ (奥行き) |
| 重量 |
総重量：34.5 lbs (15.46 kg) 本体重量：21.5 lbs (9.75 kg) |
| カラー | ブラック |

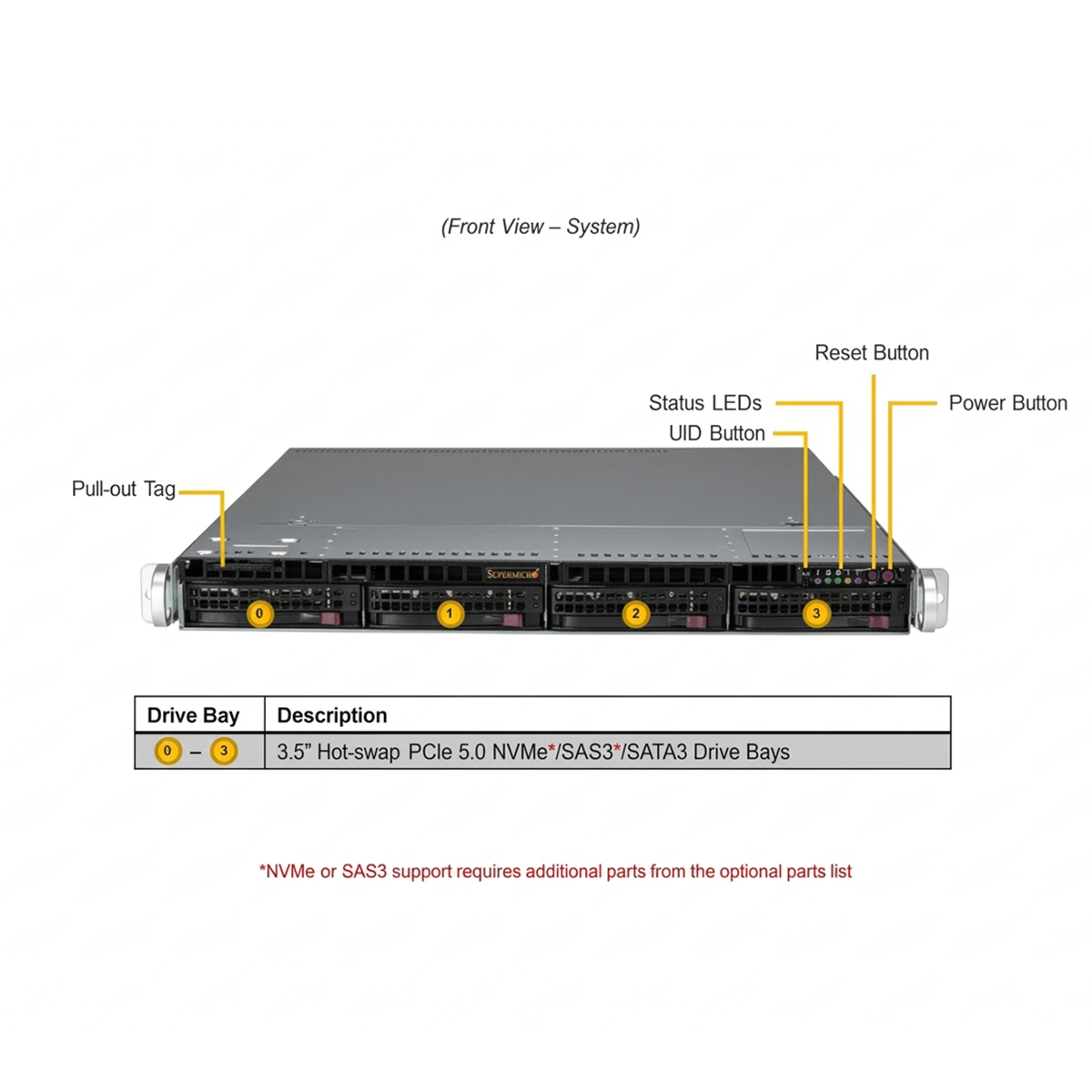

| フロントパネル | |
| ボタン |
電源 On/Off ボタン システムリセットボタン ユニット識別 (UID) ボタン |
| LEDインジケーター |
ファン故障 / システム過熱 LED HDD アクティビティ LED ネットワークアクティビティ LED 電源ステータス LED ユニット識別 (UID) LED |
| 拡張スロット | |
| PCI Express (PCIe) 構成 |
標準構成： PCIe 5.0 x16 FHFL スロット ×2 PCIe 5.0 x8 (in x16) LP スロット ×1 |
| ドライブベイ / ストレージ | |

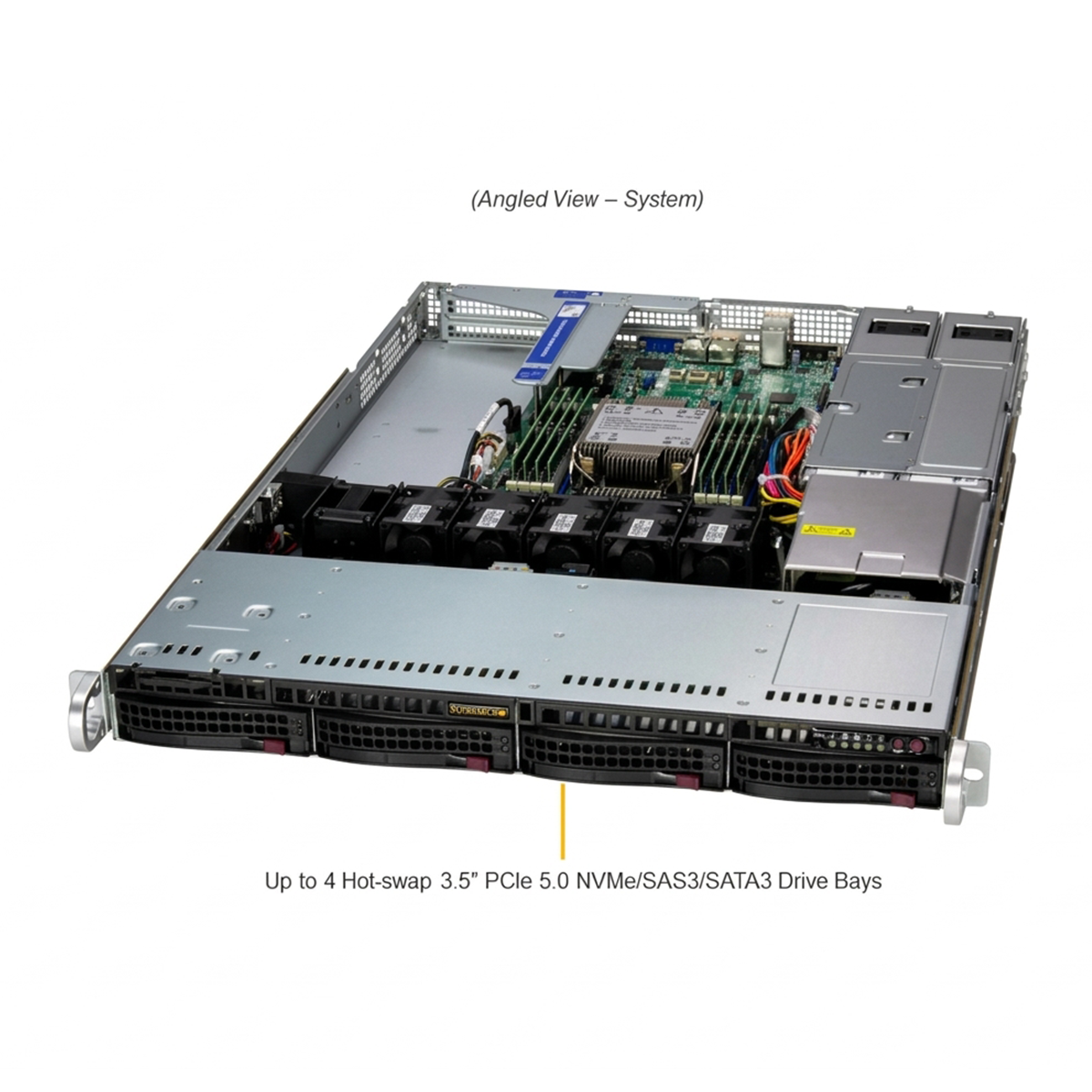

| ドライブベイ構成 |
標準構成：計 4ベイ フロント ホットスワップ 3.5インチ SAS*/SATA ドライブベイ ×4 オプション構成A：計 4ベイ フロント ホットスワップ 3.5インチ/2.5インチ PCIe 5.0 x4 NVMe*/SAS*/SATA ドライブベイ ×4 （*NVMe/SASのサポートには追加のストレージコントローラーやケーブルが必要になる場合があります。詳細はオプションパーツ一覧をご確認ください） |
| M.2 |
M.2 PCIe 5.0 x2 NVMe スロット ×2 (M-key 2280/22110、RAID使用時はVROCが必要) M.2オプションを表示 > |
| ペリフェラルベイ | スリムペリフェラルベイ ×2 |
| 冷却システム | |
| ファン |
AOC 冷却ファン ×最大1基 (オプション) ミドル PWM 40×40×56mm 冷却ファン ×最大5基 |
| エアシュラウド | CPU エアシュラウド ×1 |
| 電源ユニット | |
| 概要 | 860W 冗長化 (1 ＋ 1) Titanium Level (効率96%) 電源ユニット ×2 |
| 外形寸法 （幅×高さ×長さ） |
54.5 × 40.25 × 322 mm |
| 入力電圧 |
800W：100-127Vac / 50-60Hz 860W：200-240Vac / 50-60Hz 860W：240Vdc / 50-60Hz |
| +12V 出力 |
最大：66.67A / 最小：0A (100Vac-127Vac) 最大：71.67A / 最小：0A (Vdc-240Vdc) 最大：71.67A / 最小：0A (200Vac-240Vac) |
| 5V SB | 最大：4A / 最小：0A |
| 出力タイプ | バックプレーン (ゴールドフィンガー) |
| 動作環境 | |
| 環境仕様 |
動作時温度：10°C ～ 35°C (50°F ～ 95°F) 非動作時温度：-30°C ～ 60°C (-22°F ～ 140°F) 動作時相対湿度：8% ～ 80% (結露なきこと) 非動作時相対湿度：8% ～ 90% (結露なきこと) |
| 環境・リサイクル | |
| リサイクル | サーバーの保守終了製品を返す |
