製品情報
Supermicro SYS-542AW-TR
Supermicro SYS-542AW-TR
PCIe 5.0対応、最大8基のホットスワップ
NVMe/SAS/SATAドライブベイを搭載した
4U 1ソケット タワー / ラックマウント兼用
ワークステーション
主要な用途
－ AI/ディープラーニング学習
－ ハイパフォーマンスコンピューティング（HPC）
－ 3D レンダリング / デザイン & ビジュアライゼーション
－ アニメーション & 3D モデリング
－ 医療画像診断（Diagnostic Imaging）
－ VDI（仮想デスクトップインフラ）
－ メディア / ビデオストリーミング
－ クラウドゲーミング
エルザ ジャパンはSupermicro社の正規代理店です
- 仕様
仕様
主な特長
-

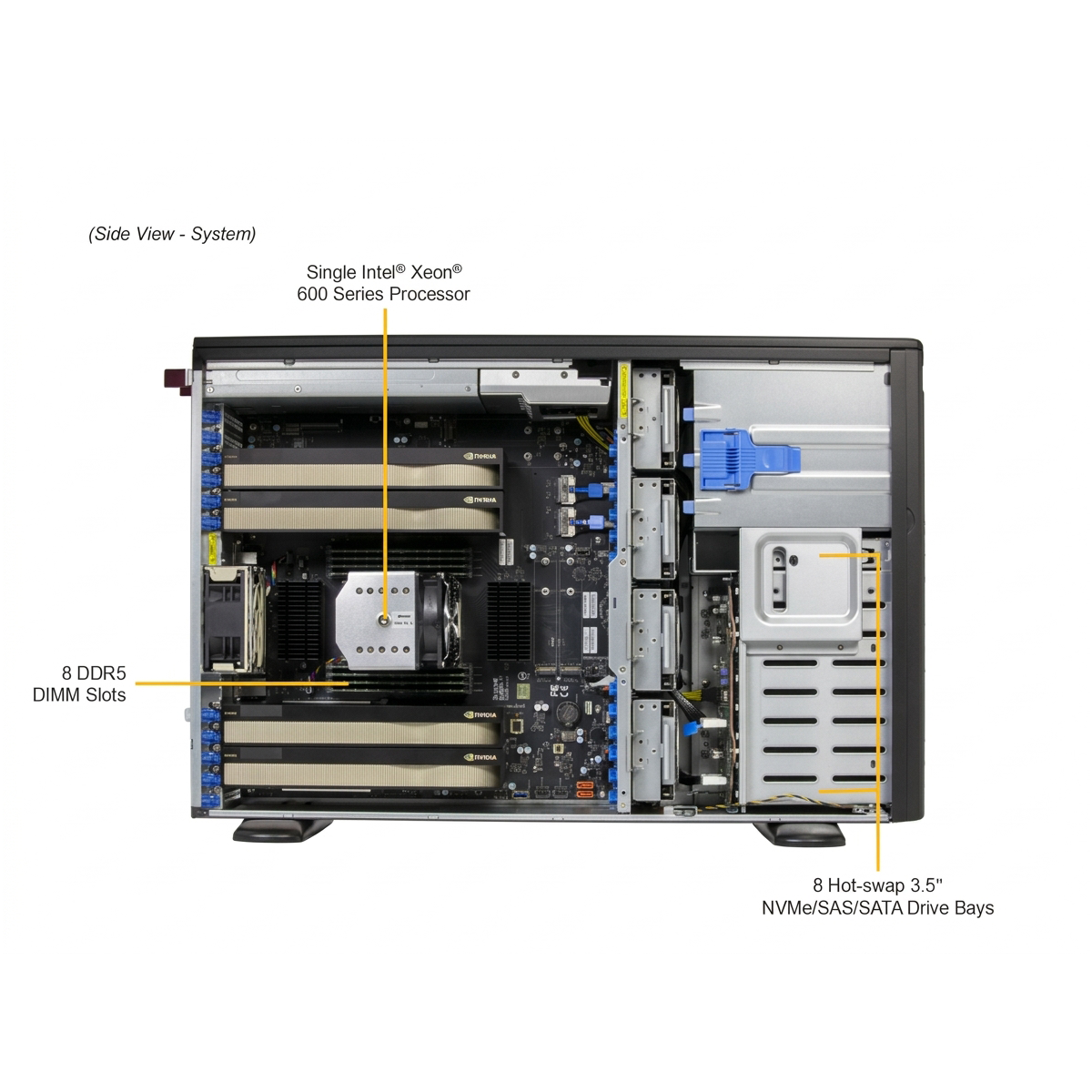

Intel® Xeon® 6000シリーズ プロセッサ対応
最大86コア / TDP 350W対応、LGA 4710-2（Socket E2） -
最大2TB DDR5-6400MT/s メモリ対応
8スロット（ECC Registered RDIMM / 3DS RDIMM） -
最大4基の2スロット幅 GPU、または最大2基の3スロット幅 GPUに対応
-
デュアル 10GbE LAN ＋ 1GbE LAN ＋ BMC専用ポートを標準搭載
Intel E610-XAT2（10GbE×2）、Intel I219-LM（1GbE×1）、IPMI専用LAN×1 -
8基の 3.5インチ ホットスワップベイ（NVMe/SAS/SATA対応）
M.2 NVMeスロット×4基を別途搭載（2280/22110対応、CPU直結 PCIe 5.0 x4×2 ＋ PCH経由 PCIe 4.0 x4×2） -
計6基のPCIe 5.0スロット搭載
PCIe 5.0 x16×5スロット ＋ PCIe 5.0 x8×1スロット -
2000W / 2600W Titanium Level 冗長化電源
システム構成および負荷に応じて完全冗長（1+1）動作可能
仕様
| 製品SKU | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品SKU | SYS-542AW-TR | ||||||||||||||||||||
| マザーボード | |||||||||||||||||||||
| マザーボード | Super X14SRG-TF | ||||||||||||||||||||
| プロセッサ | |||||||||||||||||||||
| CPU | シングル E2（LGA 4710-2） Intel® Xeon® 600 ワークステーション向けプロセッサ |
||||||||||||||||||||
| コア数 | 最大86コア / 172スレッド、最大336MB キャッシュ | ||||||||||||||||||||
| 備考 | 最大 350W TDP CPUに対応（空冷） | ||||||||||||||||||||
| GPU | |||||||||||||||||||||
| 最大GPU搭載数 | 最大3スロット幅 ×2基、または2スロット幅 ×4基 | ||||||||||||||||||||
| 対応GPU |
NVIDIA PCIe：NVIDIA RTX PRO™ 4000 Blackwell、NVIDIA RTX PRO™ 4500 Blackwell、NVIDIA RTX PRO™ 5000 Blackwell、NVIDIA RTX PRO™ 6000 Blackwell Max-Q Workstation Edition、NVIDIA RTX PRO™ 6000 Blackwell Workstation Edition GPUオプションを表示 > |
||||||||||||||||||||
| CPU-GPU インターコネクト |
PCIe 5.0 x16 CPU-to-GPU インターコネクト | ||||||||||||||||||||
| システムメモリ | |||||||||||||||||||||
| メモリ |
スロット数：8 DIMMスロット 最大容量（1DPC）：最大2TB（6400MT/s ECC DDR5 RDIMM） |
||||||||||||||||||||
| メモリ電圧 | 1.1V | ||||||||||||||||||||
| オンボードデバイス | |||||||||||||||||||||
| SATA | SATA 6Gbps（Intel® W890経由）、RAID 0/1/5/10 サポート | ||||||||||||||||||||
| チップセット | Intel® W890 | ||||||||||||||||||||
| ネットワーク 接続機能 |
RJ45 10GbEポート ×2（Intel® E610） RJ45 1GbEポート ×1（Intel® I219-LM） RJ45 1GbEポート ×1（ASPEED AST2600） |
||||||||||||||||||||
| 入出力（I/O） | |||||||||||||||||||||

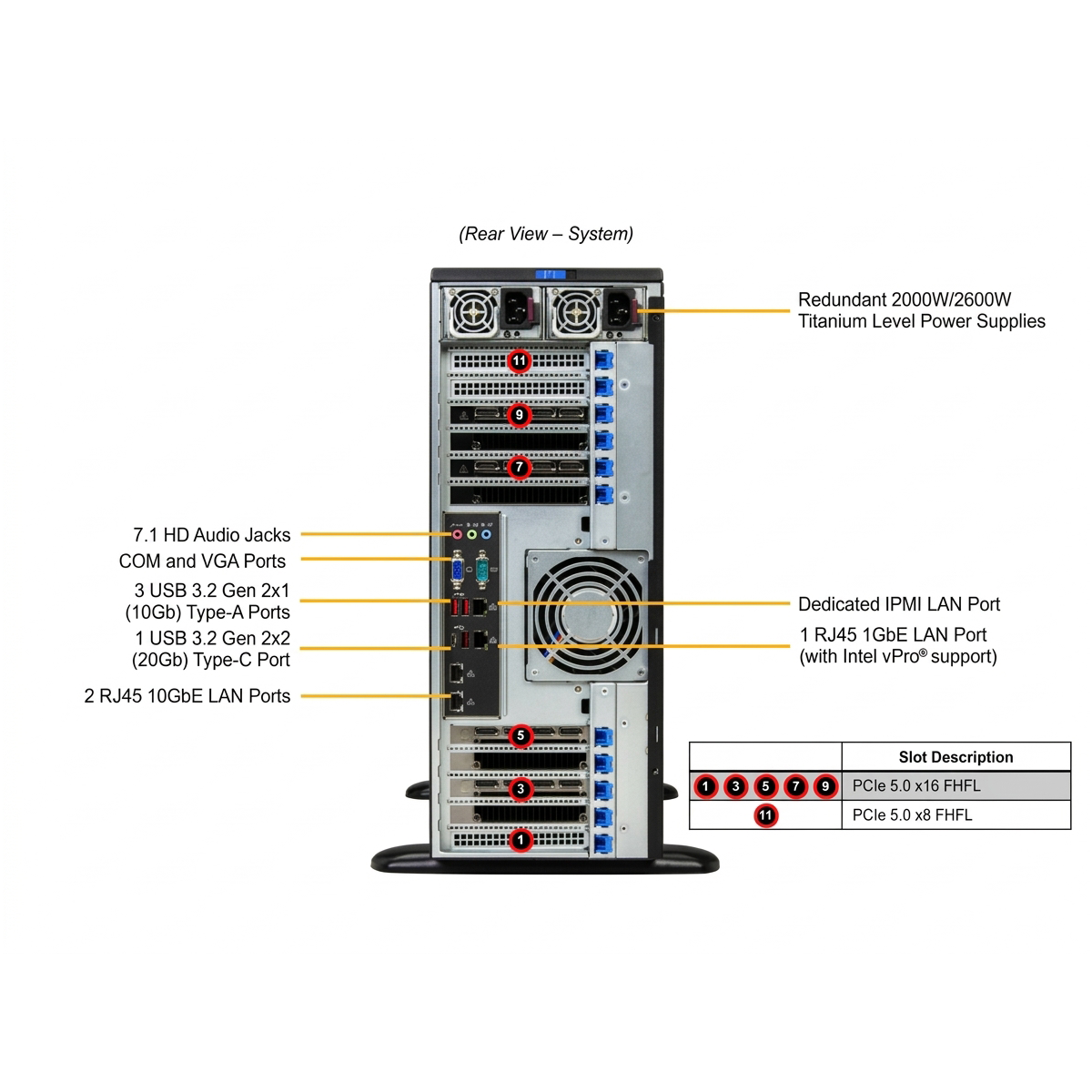

| LAN |
BMC専用 RJ45 1GbE LANポート ×1（ASPEED AST2600） RJ45 1GbE LANポート ×1（Intel® I219-LM） RJ45 10GbE LANポート ×2（Intel® E610） |
||||||||||||||||||||
| USB |

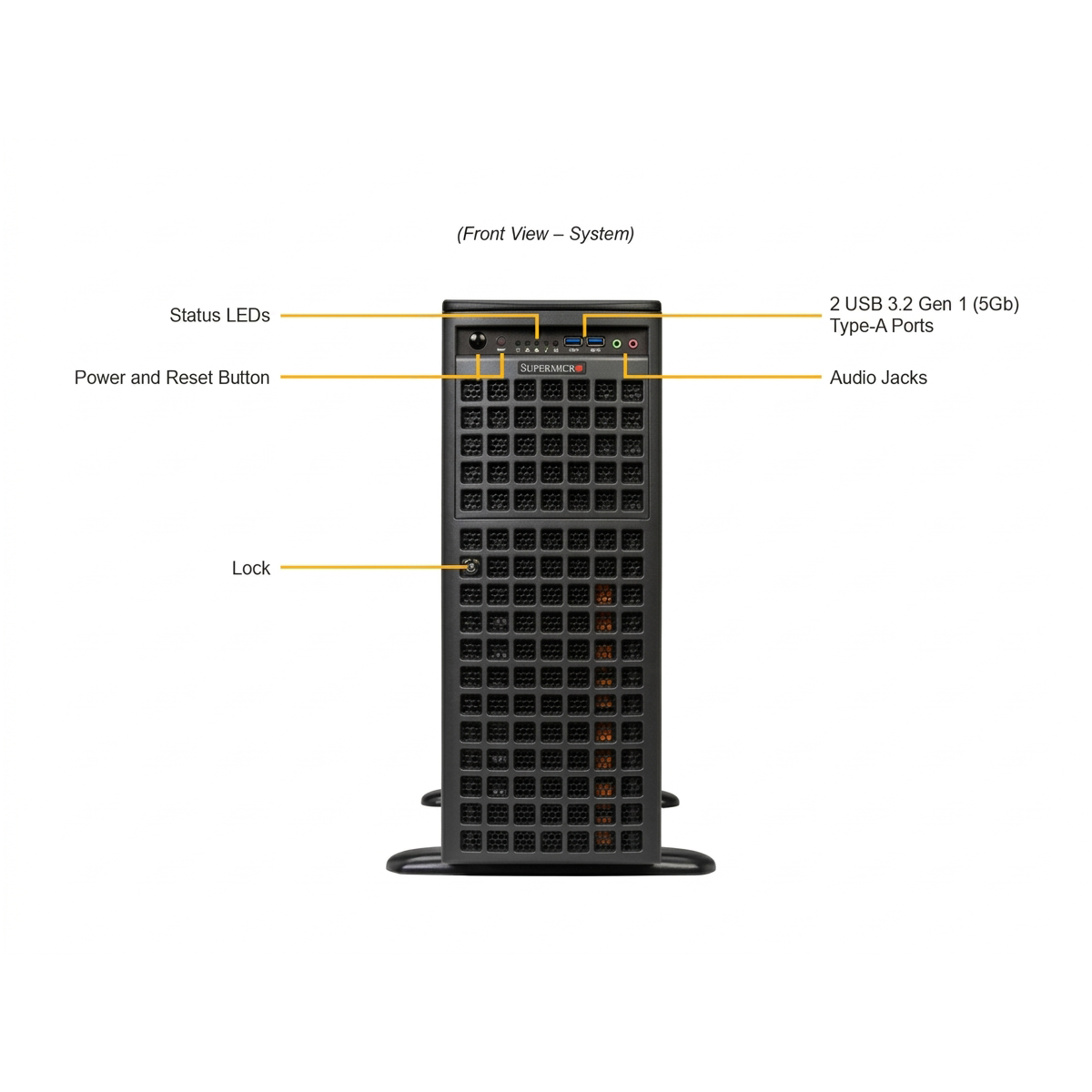

USB 3.2 Gen 1 Type-A ×2（前面） USB 3.2 Gen 2 Type-A ×3（背面） USB 3.2 Gen 2×2 Type-C ×1（背面） |
||||||||||||||||||||
| 映像出力 | VGAポート ×1（背面） | ||||||||||||||||||||
| シリアル | COMポート ×1（背面） | ||||||||||||||||||||
| オーディオ | 7.1 HD Audio | ||||||||||||||||||||
| TPM | オンボードTPM ×1 ＆ TPMヘッダー | ||||||||||||||||||||
| システムBIOS | |||||||||||||||||||||
| BIOSタイプ | AMI 64MB SPI Flash EEPROM | ||||||||||||||||||||
| システム管理 | |||||||||||||||||||||
| ソフトウェア |
Supermicro Server Manager（SSM） Supermicro Update Manager（SUM） Super Diagnostics Offline（SDO） Supermicro Thin-Agent Service（TAS） SuperServer Automation Assistant (SAA) 新登場 |
||||||||||||||||||||
| 電源管理機能 |
電源ボタンオーバーライド機構 AC電源復旧時の自動電源オン制御 ACPI 6.5 電源管理 |
||||||||||||||||||||
| セキュリティ | |||||||||||||||||||||
| ハードウェア | Trusted Platform Module (TPM) 2.0 | ||||||||||||||||||||
| セキュリティ機能 |
暗号署名付きファームウェア セキュアブート セキュアファームウェアアップデート 自動ファームウェアリカバリ サプライチェーンセキュリティ：リモートアテストステーション ランタイムBMC保護 システムロックダウン |
||||||||||||||||||||
| PCヘルスモニタリング | |||||||||||||||||||||
| ファン |
タコメーター監視機能付きファン PWM（パルス幅変調）ファンコネクタ 速度制御用ステータスモニター |
||||||||||||||||||||
| 温度 |
CPUおよび筐体環境の温度監視 ファンコネクタ用サーマルコントロール |
||||||||||||||||||||
| 電圧 | システム温度、メモリ温度、CPU温度、3.3Vスタンバイ、+5Vスタンバイ、+5V、+3.3V、+12V、CPUサーマルトリップサポート | ||||||||||||||||||||
| 認証・対応OS | |||||||||||||||||||||
| 対応OS |
RHEL 10.2、Windows 11 すべてのOS互換性および認証マトリックスを表示 |
||||||||||||||||||||
| 筐体（シャーシ） | |||||||||||||||||||||
| フォーム ファクター |
4U ラックマウント | ||||||||||||||||||||
| 型番 | CSE-749TS-R000NBP | ||||||||||||||||||||
| 外形寸法・重量 | |||||||||||||||||||||

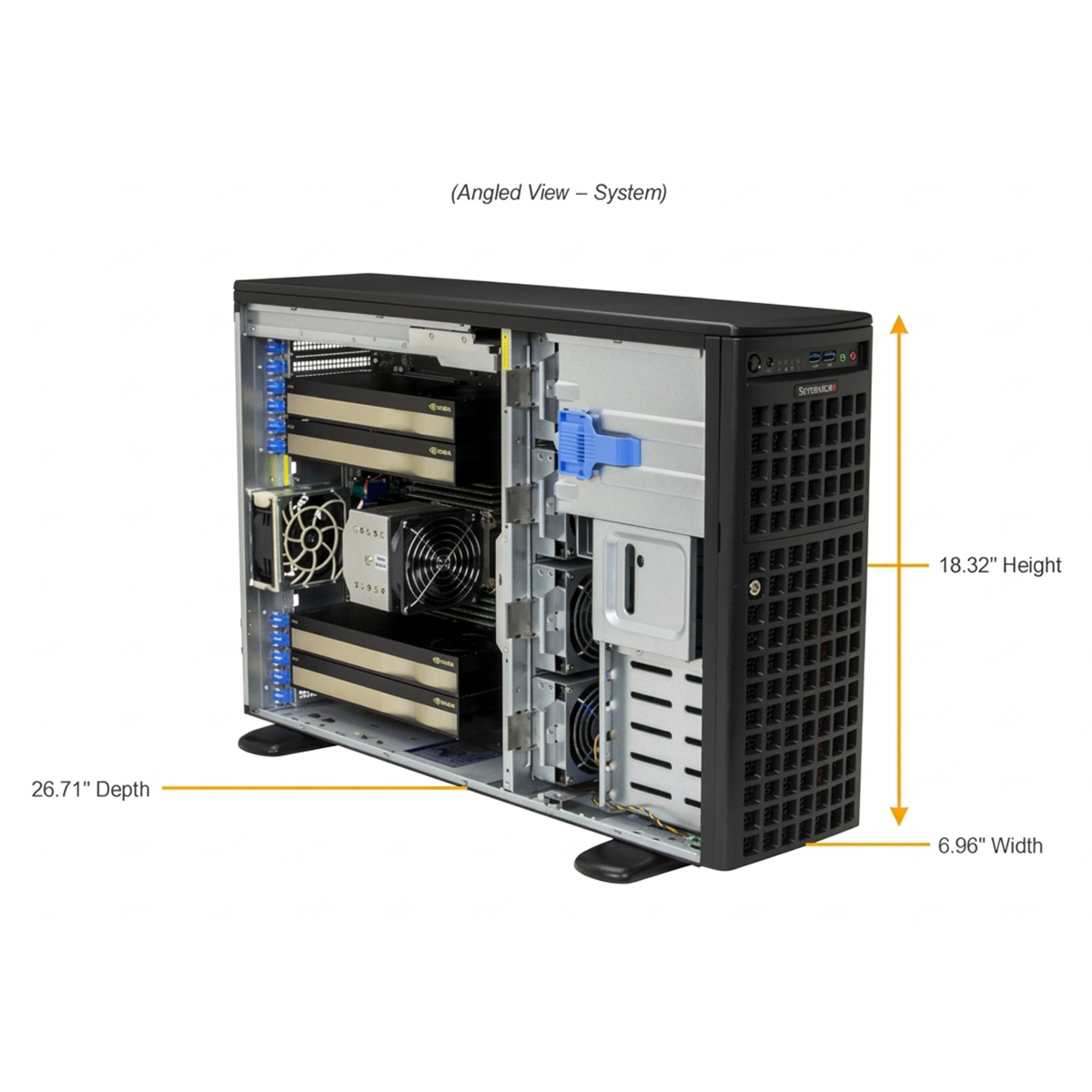

| 高さ | 18.32インチ（465.4 mm） | ||||||||||||||||||||
| 幅 | 6.96インチ（177 mm） | ||||||||||||||||||||
| 奥行き | 26.71インチ（678.5 mm） | ||||||||||||||||||||
| 梱包サイズ | 高さ 12.59インチ × 幅 26.85インチ × 奥行 37.95インチ | ||||||||||||||||||||
| 重量 |
総重量（梱包含む）：62 lbs（28.1 kg） 本体重量：46 lbs（20.9 kg） |
||||||||||||||||||||
| カラー | ブラック | ||||||||||||||||||||
| 拡張スロット | |||||||||||||||||||||
| PCI Express (PCIe) 構成 |
標準構成： PCIe 5.0 x16 FHFL スロット ×5 PCIe 5.0 x8 FHFL スロット ×1 |
||||||||||||||||||||
| M.2 |
M.2 PCIe 5.0 x4 NVMe スロット ×2（M-key 22110［デフォルト］/ 2280） M.2 PCIe 4.0 x4 NVMe スロット ×2（M-key 22110［デフォルト］/ 2280） |
||||||||||||||||||||
| ドライブベイ / ストレージ | |||||||||||||||||||||
| ドライブベイ構成 |
標準構成（計8ベイ）： 前面ホットスワップ 3.5インチ NVMe / SAS* / SATA ドライブベイ ×8 オプション構成 A（計8ベイ）： 前面ホットスワップ 2.5インチ NVMe / SAS* / SATA ドライブベイ ×8 （*SASのサポートには追加のストレージコントローラーやケーブルが必要になる場合があります。詳細はオプションパーツリストをご参照ください） |
||||||||||||||||||||
| M.2 |
M.2 PCIe 4.0 x4 NVMe スロット ×2（M-key 22110［デフォルト］/ 2280） M.2 PCIe 5.0 x4 NVMe スロット ×2（M-key 22110［デフォルト］/ 2280） M.2オプションを表示 > |
||||||||||||||||||||
| ペリフェラルベイ | 5.25インチ ペリフェラルベイ ×3 | ||||||||||||||||||||
| 冷却システム | |||||||||||||||||||||
| ファン | 最適化ファンスピードコントロール機能付きヘビーデューティーファン ×最大5 | ||||||||||||||||||||
| エアシュラウド | エアシュラウド ×1 | ||||||||||||||||||||
| 電源ユニット | |||||||||||||||||||||
|
2000W 冗長化（1+1）Titanium Level (効率96%) 電源ユニット ×2
2600W 冗長化（1+1）Titanium Level (効率96%) 電源ユニット ×2
|
|||||||||||||||||||||
| 動作環境 | |||||||||||||||||||||
| 環境仕様 |
動作時温度：10°C ～ 35°C（50°F ～ 95°F） 非動作時温度：-30°C ～ 60°C（-22°F ～ 140°F） 動作時相対湿度：8% ～ 80%（結露なきこと） 非動作時相対湿度：8% ～ 90%（結露なきこと） |
||||||||||||||||||||
