特設ページ

4Kモニター対応グラフィックスボード

4k_top

  • DisplayPort
  • HDMI2.0
  • HDMI
  • その他

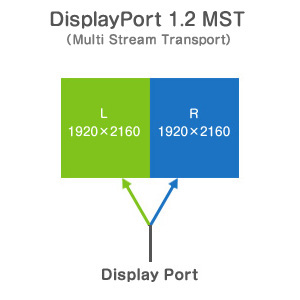

DisplayPort 出力方式について

method_01b

DisplayPort1.2 MSTではモニタとケーブル1本で接続しますが、ケーブル内部的には2系統の信号(2ストリーム)を送信します。

DisplayPort1.2 MSTモニタ例

シャープ PN-K321 / 東芝 TUM-32PRO1 / DELL UP2414Q

注:この方式では、ディスプレイストリームを2つ分使用します。
例:Quadro K600はDisplayPortとDVIの2つのコネクタがありますが、DisplayPort 1.2 MST接続を行うとDVIは利用できません。

method_02b

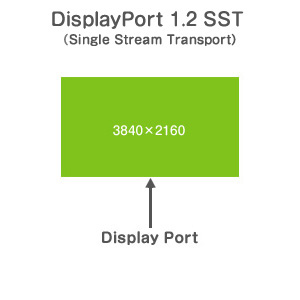

DP1.2 SST では、DPケーブル1本で 3840×2160 の信号を送信します。

DisplayPort1.2 SSTモニタ例

アイオーデータ LCD-M4K281XB / ASUS PB287Q

Quadro モニタ接続可能台数

製品名 モニタ接続可能台数 DP1.2 MST モニタ接続可能台数 DP1.2 SST モニタ接続可能台数
NVIDIA Quadro M6000 対応 対応(残り対応*1) 対応
NVIDIA Quadro K6000 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K5200 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K5000 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K4200 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K4000 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K2200 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K2000 対応 対応(残り対応*1) 対応(残り対応
NVIDIA Quadro K2000D 対応 対応(残り対応*2) 対応(残り対応
NVIDIA Quadro K1200 対応 対応 対応
NVIDIA Quadro K620 対応 対応(残り対応*3) 対応(残り対応
NVIDIA Quadro K600 対応 対応(残り対応*3) 対応(残り対応
NVIDIA Quadro K420 対応 対応(残り対応*3) 対応(残り対応
NVIDIA Quadro 410 対応 対応(残り対応*3) 対応(残り対応
NVIDIA NVS 510 対応 対応 対応

※ドライババージョン 340.52 で動作を確認
*1 注:DP1.2MST モニタを2台接続した場合 DVIコネクタは利用できません。
*2 注:DP1.2MST モニタを1台接続した場合 2系統のみDVIコネクタを利用できます。
*3 注:DP1.2MST モニタを1台接続した場合 DVIコネクタは利用できません。

GeForce モニタ接続可能台数

製品名 モニタ接続可能台数 DP1.2 MST モニタ接続可能台数 DP1.2 SST モニタ接続可能台数
GTX980 対応 対応(残り対応 対応(残り対応
GTX970 対応 対応(残り対応 対応(残り対応
GTX960 / GTX960SS 対応 対応(残り対応 対応(残り対応
GTX780 / GTX780Ti 対応 対応(残り対応 対応(残り対応
GTX770 対応 対応(残り対応 対応(残り対応
GTX760 対応 対応(残り対応 対応(残り対応
GTX660 対応 対応(残り対応 対応(残り対応

DisplayPort 1.2 MST 動作確認済み4Kモニタ

pn_k321y
シャープ
PN-K321
メーカー製品ページ

※PN-K321本体のファームウェアを最新版にアップデートしてください 詳細はこちら

動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce 780Ti S.A.C / ELSA GeForce 780 S.A.C / ELSA GeForce 770 S.A.C / ELSA GeForce 760 S.A.C / ELSA GeForce 660 S.A.C

tum-32pro1
東芝
TUM-32PRO1
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K5000 / NVIDIA Quadro K4000 / NVIDIA Quadro K2000D

dell_up2414q
DELL
UP2414Qメーカートップページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce 780Ti S.A.C / ELSA GeForce 780 S.A.C / ELSA GeForce 770 S.A.C / ELSA GeForce 760 S.A.C / ELSA GeForce 660 S.A.C

DisplayPort 1.2 SST 動作確認済み4Kモニタ

lcd_m4k281xb
アイ・オー・データ
LCD-M4K281XBメーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510 / ELSA GeForce 780Ti S.A.C / ELSA GeForce 780 S.A.C / ELSA GeForce 770 S.A.C / ELSA GeForce 760 S.A.C / ELSA GeForce 660 S.A.C

※ 10bit 表示を行うには上記 Quadro シリーズおよび Adobe Photoshop CC や Zoner Photo Studio 16 など対応アプリケーションが必要です。

PB287Q
ASUS
PB287Qメーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510 / ELSA GeForce 780Ti S.A.C / ELSA GeForce 780 S.A.C / ELSA GeForce 770 S.A.C / ELSA GeForce 760 S.A.C / ELSA GeForce 660 S.A.C

ProLite_B2888UHSU
iiyama
ProLite B2888UHSUメーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce 780Ti S.A.C / ELSA GeForce 780 S.A.C / ELSA GeForce 770 S.A.C / ELSA GeForce 760 S.A.C / ELSA GeForce 660 S.A.C

LCD-EA244UHD-BK
NEC
MultiSync LCD-EA244UHD-BKメーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K5000 / NVIDIA Quadro K4200 / NVIDIA Quadro K4000 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000 / NVIDIA Quadro K620 / NVIDIA Quadro K600 / NVIDIA Quadro K420 / NVIDIA Quadro 410 / NVIDIA NVS 510

※ 2014年10月 現在 Quadro シリーズにて 10bit 表示は 3840×2160 30Hz までとなります。

aut-lcd28-4k
株式会社アユート
AUT-LCD28-4K
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200 / NVIDIA Quadro K2200 / NVIDIA Quadro K2000D / NVIDIA Quadro K620 / NVIDIA Quadro K420 / NVIDIA NVS 510 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 / ELSA GeForce GTX 760

※Quadro/NVSはドライババージョン340.84で動作確認を行っています。
※GeForceはドライババージョン340.60で動作確認を行っています。

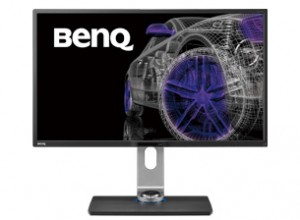

ベンキュー ジャパン株式会社
BL3201PTメーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro M6000 / NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200

NVIDIA Quadro K2200 / NVIDIA Quadro K1200 / NVIDIA Quadro K620 / NVIDIA Quadro K420 / NVIDIA NVS 510

ELSA GeForce GTX 980 / ELSA GeForce GTX 970 / ELSA GeForce GTX 960

※Quadro/NVSはドライババージョン348.07で動作確認を行っています。
※GeForceはドライババージョン350.12で動作確認を行っています。

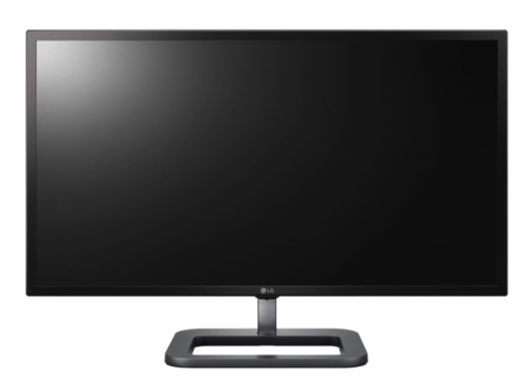

31MU97
LG Electronics
31MU97
メーカー製品ページ

Quadro M6000, K6000,K5200, K2200, K1200, K620, にて 4096×2160 60Hz の表示を確認

GeForce GTX980, GTX970, GTX 960 にて 4096×2160 60Hz の表示を確認
Quadro K4200, K420 は、4096×2160 50Hz までの対応となります。





動作確認済みグラフィックスボード

NVIDIA Quadro M6000 / NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200

NVIDIA Quadro K2200 / NVIDIA Quadro K1200 / NVIDIA Quadro K620 / NVIDIA Quadro K420

ELSA GeForce GTX 980 S.A.C / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 960 S.A.C

※Quadro/NVSはドライババージョン348.07で動作確認を行っています。
※GeForceはドライババージョン350.12で動作確認を行っています。

HDMI2.0 出力方式について

GeForce GTX 980 / GTX 970 にて利用可能です。

対応グラフィックスボード

GeForce GTX9x0 世代

method_03

HDMI2.0 動作確認済み4Kテレビ

シャープ 4K対応液晶テレビ「AQUOS」 UD20ラインLC-70UD20、LC-60UD20、LC-52UD20
メーカー製品ページ
動作確認済みグラフィックスボード

ELSA GeForce GTX 980 / ELSA GeForce GTX 970

※GeForceはドライババージョン340.60で動作確認を行っています。

シャープ 4K対応液晶テレビ「AQUOS」 US20ラインLC-60US20、LC-52US20
メーカー製品ページ
動作確認済みグラフィックスボード

ELSA GeForce GTX 980 / ELSA GeForce GTX 970

※GeForceはドライババージョン340.60で動作確認を行っています。

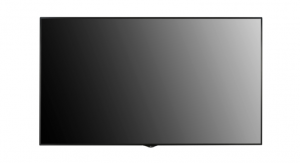

98LS95A
LG Electronics
98LS95A
メーカー製品ページ
動作確認済みグラフィックスボード

ELSA GeForce GTX 980 S.A.C / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 960 S.A.C

※Quadroはドライババージョン348.07で動作確認を行っています。

※GeForceはドライババージョン350.12で動作確認を行っています。

HDMI 4K 60P ご利用に関して

  • Quadro は市販の DVI-HDMI 変換アダプタをご利用ください。
  • 一部システムでは パソコンの POST、BIOS 起動画面が表示されない場合があります。
  • Windows 8 以降でマウスカーソルが正しく表示されない場合、「テキストやその他の項目の大きさを変更」にて、「すべての項目のサイズを変更する」を「小さく」してください。 (拡大率を「特大 200%」以外に設定してください。)

※Quadroは、ドライババージョン 340.52 で動作を確認
※GeForceは、ドライババージョン 340.52 で動作を確認

HDMI 4K 60P 動作確認済み4Kテレビ/モニタ

aquos_ud20
シャープ 4K対応液晶テレビ「AQUOS」 UD20ラインLC-70UD20、LC-60UD20、LC-52UD20
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200 / NVIDIA Quadro K2200 / NVIDIA Quadro K620 / NVIDIA Quadro K420 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 760 S.A.C / ELSA GeForce GTX 750 Ti S.A.C / ELSA GeForce GT 740 S.A.C / ELSA GeForce GT 730 LP​

※GeForceはドライババージョン340.60で動作確認を行っています。

aquos_us20
シャープ 4K対応液晶テレビ「AQUOS」 US20ラインLC-60US20、LC-52US20
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200 / NVIDIA Quadro K2200 / NVIDIA Quadro K620 / NVIDIA Quadro K420 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 760 S.A.C / ELSA GeForce GTX 750 Ti S.A.C / ELSA GeForce GT 740 S.A.C / ELSA GeForce GT 730 LP​

※GeForceはドライババージョン340.60で動作確認を行っています。

aquos_u20
シャープ 4K対応液晶テレビ「AQUOS」 U20ラインLC-50U20、LC-40U20
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200 / NVIDIA Quadro K2200 / NVIDIA Quadro K620 / NVIDIA Quadro K420 / ELSA GeForce GTX 980 / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 760 S.A.C / ELSA GeForce GTX 750 Ti S.A.C / ELSA GeForce GT 740 S.A.C / ELSA GeForce GT 730 LP

aquos_ud1
シャープ 4K対応液晶テレビ「AQUOS」 UD1ラインLC-70UD1、LC-60UD1
メーカー製品ページ

※ UD1本体のソフトウエアアップデートが必要です。
詳しくは、液晶テレビAQUOSサポートページをご確認下さい。

動作確認済みグラフィックスボード

NVIDIA Quadro K5000 / NVIDIA Quadro K4000 / NVIDIA Quadro K2000D / ELSA GeForce GTX 750Ti S.A.C / ELSA GeForce GTX 750 S.A.C / ELSA GeForce GTX 660Ti S.A.C

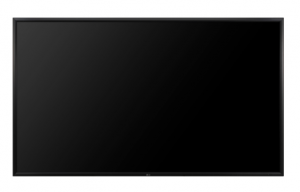

84WS70MS
LG Electronics
84WS70MS
メーカー製品ページ

HDMI 1.4 3840×2160 30Hz までの入力似対応

動作確認済みグラフィックスボード

NVIDIA Quadro M6000 / NVIDIA Quadro K6000 / NVIDIA Quadro K5200 / NVIDIA Quadro K4200 / NVIDIA Quadro K2200 /

NVIDIA Quadro K1200 / NVIDIA Quadro K620 / NVIDIA Quadro K420

ELSA GeForce GTX 980 S.A.C / ELSA GeForce GTX 970 S.A.C / ELSA GeForce GTX 960 S.A.C

※Quadroはドライババージョン348.07で動作確認を行っています。

※GeForceはドライババージョン350.12で動作確認を行っています。

マルチインプット 出力方式について

プロジェクターや、DVI 入力のモニタで採用される方式です。
NVIDIA Mosaic を利用します。

モニタ例

キヤノン DP-V3010

対応グラフィックスボード

Quadro シリーズ、NVS シリーズ

multi_input

マルチインプット 動作確認済み製品

dp_v3010
キヤノン DP-V3010
メーカー製品ページ
動作確認済みグラフィックスボード

NVIDIA Quadro K6000 x2 +Quadro Sync
NVIDIA Quadro K5200 x2 +Quadro Sync
NVIDIA Quadro K4200 x2 +Quadro Sync

NVIDIA NVS 510



※Quadro/NVSはドライババージョン340.84で動作確認を行っています。
