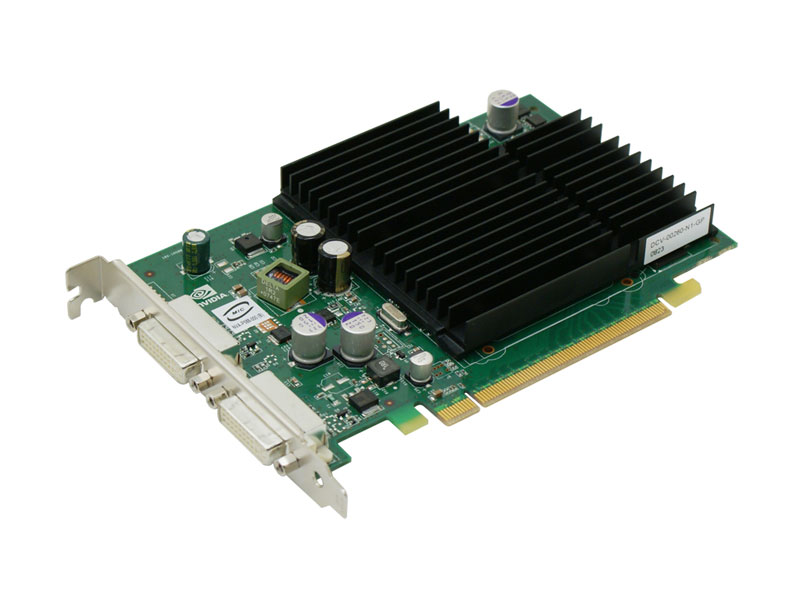

ELSA EDGE EMP8

長期供給に対応。エンベデッド機器向けGPU NVIDIA EMP8を搭載したファンレス仕様のグラフィックスボード。

※本製品の販売は終了いたしました。

製品概要

ELSA EDGE EMP8は、グラフィックスプロセッサに組込み機器向けとして実績のあるNVIDIA EMP8グラフィックスプロセッサを搭載し、PCI-Express x16プラットフォームを利用した様々なエンベデッド機器に高速な2D及び3Dグラフィックス表示、HDビデオ再生等様々な用途に利用可能です。
画面出力には、DVI-I 2系統のディスプレイ出力を持ち、DVIデジタル及びアナログVGA出力を自由に組み合わせた画面出力が可能です。
また、グラフィックスボード本体はファンなどの駆動部品が無いファンレス設計を採用する事により長期間の利用でも安定して故障が起きにくいように設計されております。

*ELSA EDGE EMP 8は2013年7月までの供給予定となります。

Direct X 10対応の組込み機器向けGPU NVIDIA EMP 8を搭載

安定した動作を重視し、組込み機器向けとして実績のあるNVIDIA EMP8グラフィックスプロセッサを搭載。DirectX 10及びOpenGL3.0に対応。また高性能な16のCUDAプロセッサコアを搭載し、高解像度のジオメトリ、頂点、ピクセルシェーダを高速処理することが可能です。

128bitバスで接続された、512MBの大容量ビデオメモリを搭載

メモリクロック800MHzの高速駆動する、128bitメモリバンドのGDDR2メモリを512MB搭載。
高速大容量のメモリにより高解像度でもスムーズな描画表現を実現します。

NVIDIA CUDA プログラミングサポート

NVIDIA GPUのプロセッシングパワーをオープンスタンダードなC言語を利用することにより、プログラマブルGPUの性能を利用することが可能です。

組込み用途に最適なファンレス仕様

冷却機構には大型のヒートシンクによるファンレス仕様を採用。
ファンなどの駆動部品が無いファンレス設計により長期間の利用でも安定して故障が起きにくいように設計されています。

2系統のDVI-Iコネクタを標準搭載

DVI出力とアナログVGA出力に対応、2系統の組み合わせで自由に出力が可能です。*1
さらにDVIプライマリポートは、最大解像度2560×1600のデュアルリンク出力に対応し、地上デジタルテレビ出力やBlu-ray出力でデジタル出力を行う際に必要なHDCPにも対応しています。*2

*1 アナログに変換した場合の最大解像度は2048 × 1536となります。
*2 DVIセカンダリポートでの出力解像度は最大1920 × 1200(シングルリンク)となります。?
* 同時出力可能な画面数は2画面までとなります。各種ディスプレイケーブルは製品に付属しておりません。別途お買い求めください。

PureVideo HDテクノロジによる強力なビデオ機能を内蔵

PureVideo HD機能を搭載。Blu-ray Disc / HD DVDなどで採用されている H.264コンテンツ再生時に、GPUによる再生支援機能によりCPUの負荷率を大幅に低減します。MPEG2 /MPEG4 Part2 Advanced / H.264 / DivX3.1以降の動画にもハードウェアデコードを提供します。

※ PureVideoテクノロジの機能を使用するには、別途PureVideo 対応DVDソフトウェアが必要です。

仕様

グラフィックスプロセッサ NVIDIA EMP8™ グラフィックスプロセッサ
CUDAコアプロセッサ数 16基
コアクロック 400MHz
プロセッサクロック 1000MHz
メモリ 512MB GDDR2 SDRAM 128bitメモリバンドインターフェース
メモリクロック 400MHz (800MHzダブルデータレート)
バス PCI-Express x16 (PCI-Express 2.0 x16対応)
PCI-Express 2.0以前のバスで利用された場合バス帯域幅が2.5Gbpsとなります。
対応API DirectX10 (Shader Model 4.0) / DirectX9.0c〜8.1 / OpenGL 3.0
動作環境温度 / 保存環境温度 動作環境温度 0℃〜55℃ / 保存環境温度 -40℃〜70℃(保存環境湿度5%〜95%)
MTBF 240244時間
最大消費電力 29.5W
コネクタ DVIコネクタ(プライマリポート)デュアルリンクサポート(最大解像度2560x1600)
DVIコネクタ(セカンダリポート)シングルリンクサポート(最大解像度1920x1200)
対応OS Windows Vista (32bit / 64bit)
Windows XP (32bit / 64bit)
Windows XP Embedded / Linux(個別案件)
外形寸法 168mm x 111mm x 15.4mm (1スロット占有・ATX準拠)
外形寸法図 外形寸法画像

■必要動作環境

CPU Intel Atom / Celeron / Pentium 4 / Core シリーズ / Xeonシリーズ
AMD Sempron / Athlon64 / Phenom / Opteron シリーズに対応
バス PCI Express x16(2.0対応)に対応した空きスロット1つ
必要電源容量 最小:定格出力200W以上の出力が可能な電源ユニット (変換効率 80%以上を推奨)
推奨:定格出力250W以上の出力が可能な電源ユニット
システムメモリ 1GB以上のシステムメモリを推奨 (64bit OSでは2GB以上のメモリを推奨)
ハードディスク 200MB以上
光学ドライブ ソフトウェアインストールのためのCD/DVDドライブ
モニター 800x600以上の解像度が表示可能なディスプレイモニター

■製品内容

  • ELSA EDGE EMP 8グラフィックスボード

※付属品に関しては別途ご相談下さい。

■供給形態

  • バルクカートン / ブラウンBOX

■保証期間

  • 1年間保証

■品番

製品名 ELSA EDGE EMP8 512MB
型番 EDGEEMP8-512EB
JANコード 4524076583121

■価格

  • オープンプライス

対応解像度

解像度サイズ比較表

解像度表_3

サポート解像度/リフレッシュレート一覧

解像度(Pixel) VGA(Hz) DVIプライマリポート(Hz) DVIセカンダリポート(Hz)
2560×1600 - 60※1 -
2048×1536 - 60※1 -
1920×1200 85 60 60
1920×1080 85 60 60
1680×1050 100 60 60
1600×1200 100 60 60
1600×1024 100 60 60
1600×900 120 60 60
1440×900 60 60 60
1360×768 150 60 60
1280×1024 150 75 75
1280×960 150 75 75
1280×768 150 75 75
1280×720 150 75 75
1152×864 170 75 75
1024×768 200 75 75
848×480 240 75 75
800×600 240 75 75
720×480 240 75 75
640×480 240 75 75

※上記の数値は最大値であり、ご使用のパソコンの環境により左右されます。またドライバのバージョンによっては一部の解像度が表示出来ない場合がございます。
※1.デュアルリンクでのサポートです。

ディスプレイコネクタ

コネクタ配置

解像度サイズ比較表

接続できるモニターの数は最大2台までです。2画面以上の出力には対応しておりません。
DVI-IコネクタにはDVIデジタルモニター、VGAアナログモニターのいずれか一つが接続可能です。?
DVIプライマリポートの出力解像度は最大2560×1600(デュアルリンク)、DVIセカンダリポートは最大1920x1200(シングルリンク)となります。
